| Položka |
Specifikace |

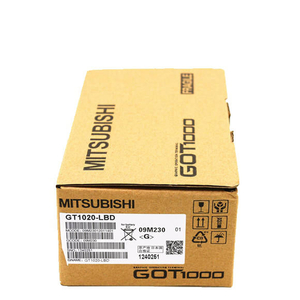

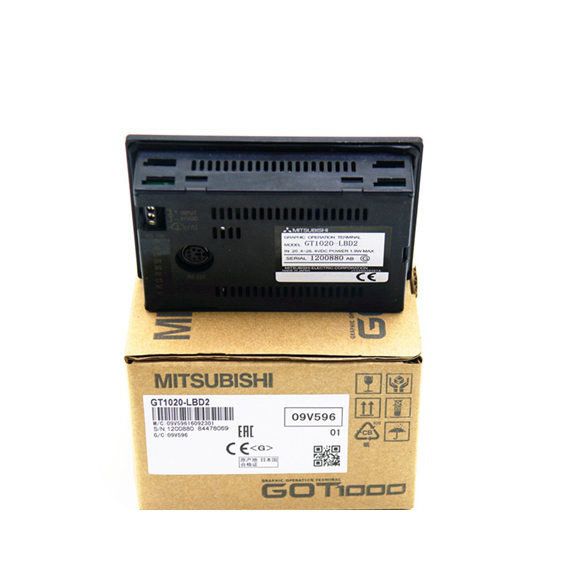

| Mitsubishi HMI dotykový displej GT1020 |
GT1020-LBDW/LWDW |
GT1020-LBDW2/LWDW2 |
GT1020-LBLW/LWLW |
| Sekce displeje*1 |
STN monochromatický (bílý/černý) tekutý krystal |
| Velikost obrazovky |
3,7″ |
| Rezoluce |
160 64 bodů (horizontální formát) |
| Velikost displeje |
W86.4(3.4) H34.5(1.35) [mm](inch) (horizontální formát) |
| Zobrazit znak |
Standardní 16bodové písmo: 20 znaků 4 řádky (horizontální formát) |
| barvu displeje |
Monochromatický (bílá/černá) |
| Úhel zobrazení |
Vlevo/vpravo: 30 stupňů, nahoře: 20 stupňů, dole: 30 stupňů (horizontální formát) |
| Nastavení kontrastu |
16 stupňové nastavení |
| Pouze intenzita LCD |
300 [cd/m2] (v bílé barvě) |
| Život |
Přibl. 50 000 h. (Čas, kdy se intenzita displeje stane 1/5 při provozní teplotě okolí 25) |
| Podsvícení |
LED se 3 dostupnými barvami (bílá, červená, růžová) (není nutná výměna), ovládání stavu podsvícení (barvy, ON/BLINK/OFF), nastavitelná doba aktivace spořiče obrazovky Nastavení systémových informací*2 umožňuje PLC ovládat stav podsvícení. |
| Dotykový panelPočet dotykových kláves |
Maximálně 50 kláves/obrazovka (analogový dotykový panel s odporovou fólií) |
| Velikost klíče |
Minimálně 2 2 tečky (na klíč) |
| Současné lisování dvou (nebo více) oblastí (2bodový lis) |
Není podporováno (Současné stisknutí dvou nebo více oblastí na obrazovce může aktivovat přepínání mezi těmito oblastmi.) |
| Život |
1 milionkrát nebo více (provozní síla max. 0,98 N) |
| Jednotka MemoryC*3 |
Flash paměť (interní), pro ukládání projektových dat (512 kB nebo méně), OS, historie alarmů, data receptů a hodnota nastavení akce |
| Život (počet zápisů) |
100 000krát |
| PC komunikace |
RS-232 1ch Přenosová rychlost: 115 200/57 600/38 400/19 200/9 600/4 800 bps Tvar konektoru : MINI DIN 6 pinů (samice) Použití : PC komunikace (nahrání/stažení dat projektu, instalace OS, transparentní funkce) |
| Výstup bzučáku (bzučák, který zazní při stisknutí dotykových kláves) |
Jeden tón (LONG/SHORT/OFF nastavitelný) |
| Struktura ochrany životního prostředí*5 |
Ekvivalent IP67 (JEM1030) (přední část) (horizontální formát) |
| Vnější rozměry |
W113(4,44) H74(2,91) D27(1,06) [mm](inch) (horizontální formát) |
| Rozměry řezu panelů |
W105(4,13) H66(2,59) [mm](palec) (horizontální formát) |
| Hmotnost |
0,2 kg (bez montážních přípravků) |
0,18 kg (bez montážních přípravků) |
| Kompatibilní softwarový balík |
GT Designer2 verze 2.58L nebo novější/GT Designer3 verze 1.01B nebo novější |
