| Vienums |
Specifikācijas |

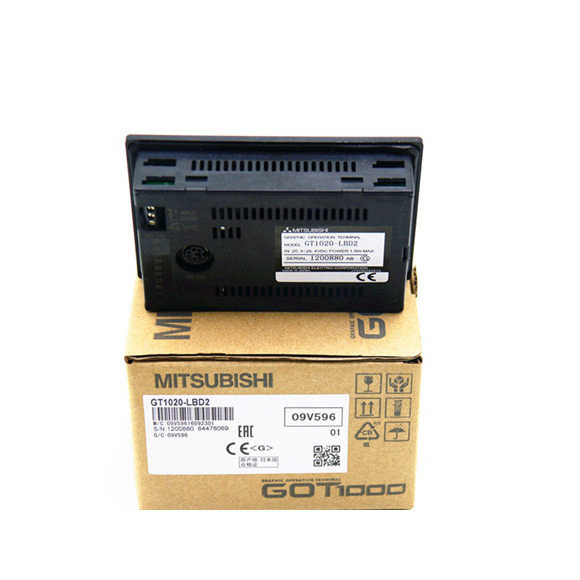

| Mitsubishi HMI skārienekrāns GT1020 |
GT1020-LBDW/LWDW |
GT1020-LBDW2/LWDW2 |
GT1020-LBLW/LWLW |
| Displeja sadaļa*1 |
STN vienkrāsains (balts/melns) šķidrais kristāls |
| Ekrāna izmērs |
3,7 collas |
| Izšķirtspēja |
160 64 punkti (horizontālais formāts) |
| Displeja izmērs |
W86.4(3.4) H34.5(1.35) [mm] (collas) (horizontālais formāts) |
| Parādīt rakstzīmi |
16 punktu standarta fonts: 20 rakstzīmes 4 rindiņas (horizontālais formāts) |
| displeja krāsa |
Vienkrāsains (balts/melns) |
| Displeja leņķis |
Pa kreisi/pa labi: 30 grādi, augšā: 20 grādi, apakšā: 30 grādi (horizontālais formāts) |
| Kontrasta regulēšana |
16 līmeņu regulēšana |
| Tikai LCD intensitāte |
300 [cd/m2] (baltā krāsā) |
| Dzīve |
Apm. 50 000h. (Laiks, līdz displeja intensitāte kļūst par 1/5, ja darba apkārtējās vides temperatūra ir 25) |
| Fona apgaismojums |
Gaismas diode ar 3 pieejamām krāsām (balta, sarkana, rozā) (nav nepieciešama nomaiņa), Fona apgaismojuma statusa (krāsas, IESLĒGTS/MIRGOT/IZSLĒGTS) vadība, Regulējams ekrānsaudzētāja aktivizācijas laiks Sistēmas informācijas*2 iestatīšana ļauj PLC kontrolēt fona apgaismojuma statusu. |
| Skārienpanelis Skārientaustiņu skaits |
Maksimāli 50 taustiņi uz ekrānu (analogās rezistīvās filmas skārienpanelis) |
| Atslēgas izmērs |
Vismaz 2 2 punkti (vienā taustiņā) |
| Divu (vai vairāku) zonu vienlaicīga nospiešana (2 punktu nospiešana) |
Nav atbalstīts (Vienlaicīga divu vai vairāku ekrāna apgabalu nospiešana var aktivizēt pārslēgšanos starp šiem apgabaliem.) |
| Dzīve |
1 miljons reižu vai vairāk (darba spēks 0,98 N max.) |
| MemoryC disks*3 |
Zibatmiņa (iekšējā), projekta datu glabāšanai (512 KB vai mazāk), OS, trauksmes vēsture, receptes dati un laika darbības iestatījuma vērtība |
| Dzīve (rakstīšanas reižu skaits) |
100 000 reižu |
| Saziņa ar datoru |
RS-232 1chPārraides ātrums: 115 200/57 600/38 400/19 200/9 600/4 800 bps Savienotāja forma: MINI DIN 6 kontakti (sieviete) Pielietojums: PC sakari (Projekta datu augšupielādes/lejupielādes funkcija), OS instalēšana, OS |
| Skaņas izeja (summers, kas atskan, kad tiek nospiesti skārientaustiņi) |
Viens tonis (regulējams LONG/SHORT/OFF) |
| Vides aizsargkonstrukcija*5 |
Atbilst IP67 (JEM1030) (priekšējā daļa) (horizontālais formāts) |
| Ārējie izmēri |
W113(4,44) H74(2,91) D27(1,06) [mm] (collas) (horizontālais formāts) |
| Paneļu griešanas izmēri |
W105(4,13) H66(2,59) [mm] (collas) (horizontālais formāts) |
| Svars |
0,2 kg (izņemot montāžas piederumus) |
0,18 kg (izņemot montāžas piederumus) |
| Saderīga programmatūras pakotne |
GT Designer2 versija 2.58L vai jaunāka/GT Designer3 versija 1.01B vai jaunāka versija |
