| Mitsubishi Servo zesilovač MR-J2S- |
10A |
20A |
40A |
60A |
70A (-UM) |
100A |
200A |
350A |
500A |
700A |
11KA |
15KA |
22KA |
30 KA |
37KA |
10A1 |
20A1 |
40A1 |

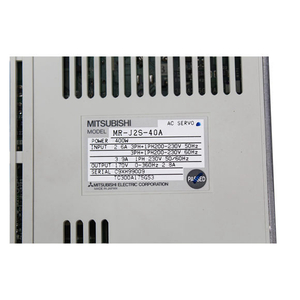

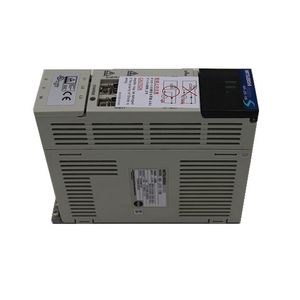

| Servopohon Mitsubishi MR-J2S |
— |
MR-HP30KA |
— |
| Servo zesilovač
Napětí/frekvence |
1-fázový 200 až 230VAC 50/60Hz |
1-fázový 100 až 120VAC |
| Napájení řídicího obvodu |
|
50/60 Hz |
| Přípustné kolísání napětí |
1-fázový 170 až 253VAC |
1-fázový 85 až 127VAC |
| Napájení Přípustné kolísání frekvence |
maximálně ±5 %. |
maximálně ±5 %. |
|
Spotřeba energie (W) |
50 |
50 |
| Napájení hlavního obvodu
Napětí/frekvence (Poznámka 1) |
3-fázový 200 až 230VAC 50/60Hz nebo 1fázový 230VAC 50/60Hz (Poznámka 2) |
3-fázový 200 až 230 VAC 50/60 Hz (Poznámka 2) |
|
1-fázový 100 až 120VAC 50/60Hz (Poznámka 2) |
| Přípustné kolísání napětí |
3-fázový 200 až 230 VAC: 170 až 253 VAC 1-fázový 230 VAC: 207 až 253 VAC |
3-fázový 170 až 253VAC |
|
1-fázový 85 až 127VAC |
| Přípustné kolísání frekvence
|
maximálně ±5 %. |
jednotka. |
maximálně ±5 %. |
| Řídící systém |
Sinusové řízení PWM/systém řízení proudu |
| Dynamická brzda |
Vestavěný (Poznámka 3) |
Externí možnost |
Vestavěný (Poznámka 3) |
|
Nadproudové vypnutí, vypnutí regeneračního přepětí, vypnutí při přetížení (elektronické tepelné), |
| Bezpečnostní prvky |
ochrana proti přehřátí servomotoru, ochrana proti chybě enkodéru, ochrana proti chybě regenerace, |
|
ochrana proti podpětí/náhlému výpadku napájení, ochrana proti překročení rychlosti, ochrana proti nadměrné chybě |
|
Maximální frekvence vstupních pulzů |
500 kpps (při použití diferenciálního přijímače), 200 kpps (při použití otevřeného kolektoru) |
|
Polohovací zpětnovazební impuls |
Rozlišení na enkodér/otočku servomotoru: 131072 p/ot |
| Pozice
Vícenásobný příkazový impuls |
Elektronický převod A/B vícenásobný, A: 1 až 65535 nebo 131072, B: 1 až 65535 1/50 < A/B < 500 |
|
Limit točivého momentu |
Nastavení pomocí parametrů nebo externího analogového vstupu (0 až +10V DC/maximální točivý moment) |
|
Rozsah regulace rychlosti |
Analogový příkaz rychlosti 1:2000, interní příkaz rychlosti 1:5000 |
|
Limit točivého momentu |
Nastavení pomocí parametrů nebo externího analogového vstupu (0 až +10V DC/maximální točivý moment) |
| Struktura |
Samochlazení otevřené (IP00) |
Otevřené chlazení ventilátorem (IP00) |
Samochlazení otevřené (IP00) |
|
Okolní teplota |
0 až 55 °C (32 až 131 °F) (nemrznoucí), skladování: –20 až 65 °C (–4 až 149 °F) (nemrznoucí) |
| prostředí-
Okolní vlhkost |
90% RH maximum (bez kondenzace), skladování: 90% RH maximum (bez kondenzace) |
| ment
Atmosféra |
Uvnitř (žádné přímé sluneční světlo); žádný korozivní plyn, hořlavý plyn, olejová mlha nebo prach |
|
Nadmořská výška |
1000 m (3280 stop) nebo méně nad mořem |
|
Vibrace |
Maximálně 5,9 m/s2 |
