| Mitsubishi servoförstärkare MR-J2S- |
10A |
20a |
40A |
60a |
70A (-um) |
100a |
200a |
350a |
500A |
700a |
11ka |
15KA |
22KA |
30KA |
37KA |
10A1 |
20a1 |
40A1 |

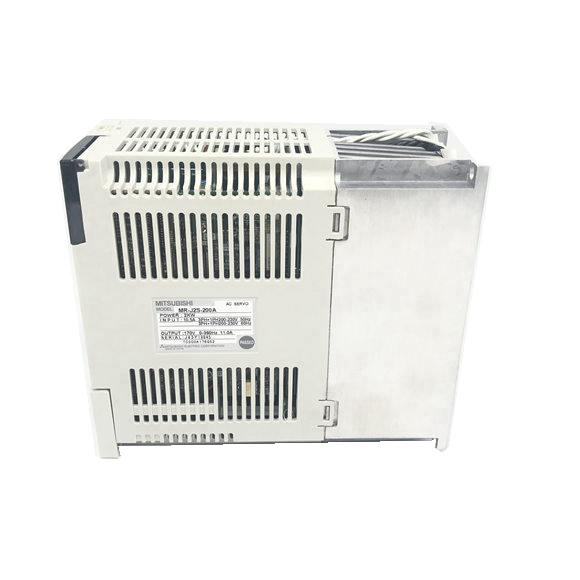

| Mitsubishi Servo Drive MR-J2S |
- |
MR-HP30KA |
- |
| Servoförstärkare
Spänning/frekvens |
1-fas 200 till 230VAC 50/60Hz |
1-fas 100 till 120VAC |
| Kontrollkrets |
|
50/60Hz |
| Tillåten spänningsfluktuation |
1-fas 170 till 253VAC |
1-fas 85 till 127VAC |
| Tillförsel tillåten frekvensfluktuation |
± 5% maximalt |
± 5% maximalt |
|
Strömförbrukning (W) |
50 |
50 |
| Huvudkretsens strömförsörjning
Spänning/frekvens (anmärkning 1) |
3-fas 200 till 230VAC 50/60Hz eller 1-fas 230VAC 50/60Hz (anmärkning 2) |
3-fas 200 till 230VAC 50/60Hz (anmärkning 2) |
|
1-fas 100 till 120VAC 50/60Hz (anmärkning 2) |
| Tillåten spänningsfluktuation |
3-fas 200 till 230VAC: 170 till 253VAC 1-fas 230VAC: 207 till 253VAC |
3-fas 170 till 253VAC |
|
1-fas 85 till 127VAC |
| Tillåten frekvensfluktuation
|
± 5% maximalt |
enhet. |
± 5% maximalt |
| Kontrollsystem |
Sinvågs PWM-kontroll/nuvarande kontrollsystem |
| Dynamisk broms |
Inbyggd (anmärkning 3) |
Externt alternativ |
Inbyggd (anmärkning 3) |
|
Överströmsavstängning, regenerering av överspänning, överbelastningsavstängning (elektronisk termisk), |
| Säkerhetsfunktioner |
Servomotoröverhettning, kodarens felskydd, regenereringsfelskydd, |
|
Undervoltage/plötsligt skydd av strömavbrott, överhastighetsskydd, överskottsfelskydd |
|
Maximal ingångspulsfrekvens |
500KPPS (när du använder differentiell mottagare), 200 kpps (när du använder öppen samlare) |
|
Positionering av feedbackpuls |
Upplösning per kodare/servomotorrotation: 131072 P/REV |
| Placera
Kommandopul multipel |
Elektronisk växel A/B Multiple, A: 1 till 65535 eller 131072, B: 1 till 65535 1/50 <A/B <500 |
|
Vridmomentgräns |
Ställ in efter parametrar eller extern analog ingång (0 till +10VDC/maximalt vridmoment) |
|
Hastighetskontrollområde |
Analog hastighetskommando 1: 2000, intern hastighetskommando 1: 5000 |
|
Vridmomentgräns |
Ställ in efter parametrar eller extern analog ingång (0 till +10VDC/maximalt vridmoment) |
| Strukturera |
Självkylning Open (IP00) |
Fan Cooling Open (IP00) |
Självkylning Open (IP00) |
|
Omgivningstemperatur |
0 till 55 ° C (32 till 131 ° F) (icke frysning), lagring: –20 till 65 ° C (–4 till 149 ° F) (icke frysning) |
| Miljö-
Omgivningsfuktighet |
90% RH Maximum (icke -kondensering), lagring: 90% RH Maximum (icke kondensering) |
| ment
Atmosfär |
Inomhus (inget direkt solljus); ingen frätande gas, brännbar gas, oljedimma eller damm |
|
Elevation |
1000 m (3280ft) eller mindre över havet |
|
Vibration |
5,9 m/s2 maximalt |
