| Číslo článku |

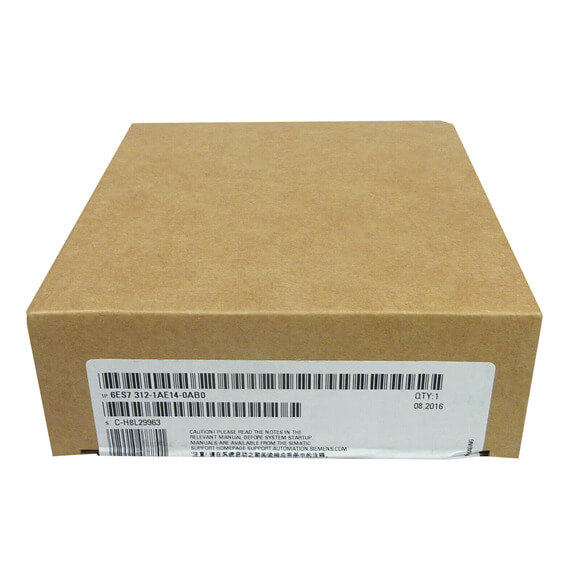

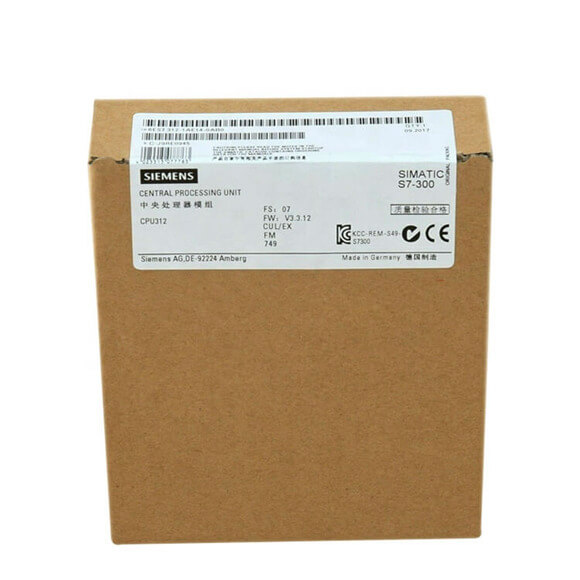

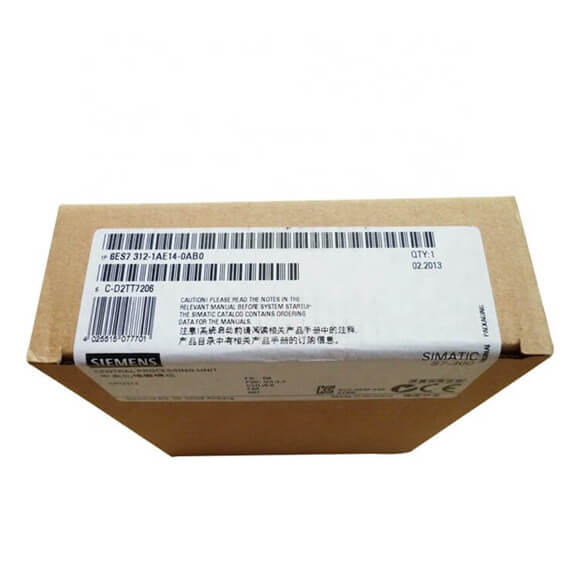

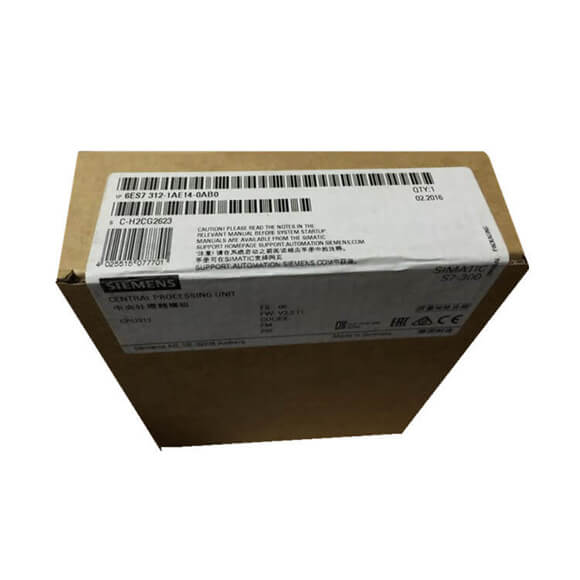

6ES7312-1AE14-0AB0 |
|
CPU 312, 32 kB |
| Obecné informace |
|
| HW funkční stav |
01 |
| Verze firmwaru |
V3.3 |
| Strojírenství s |
|
|
● Programovací balíček |
STEP 7 V5.5 + SP1 nebo vyšší nebo STEP 7 V5.2 + SP1 nebo vyšší s HSP 218 |
| Napájecí napětí |
|
| Jmenovitá hodnota (DC) |
|
|
● 24 V DC |
Ano |
| přípustný rozsah, spodní mez (DC) |
19,2 V |
| přípustný rozsah, horní mez (DC) |
28,8 V |
| externí ochrana pro napájecí vedení (doporučení) |
2 A min. |
| Síťová vyrovnávací paměť |
|
|
● Doba uložení energie při výpadku sítě/napětí |
5 ms |
|
● Rychlost opakování, min. |
1 s |
| Vstupní proud |
|
| Aktuální spotřeba (jmenovitá hodnota) |
650 mA |
| Odběr proudu (v chodu naprázdno), typ. |
140 mA |
| Náběhový proud, typ. |
3,5 A |
| I⊃2;t |
1 A⊃2;·s |
| Ztráta výkonu |
|
| Ztráta výkonu, typ. |
4 W |
| Paměť |
|
| Pracovní paměť |
|
|
● integrovaný |
32 kbyte |
|
● rozšiřitelný |
Žádný |
|
● Velikost remanentní paměti pro remanentní datové bloky |
32 kbyte |
| Načíst paměť |
|
|
● Plug-in (MMC) |
Ano |
|
● Plug-in (MMC), max. |
8 Mbyte |
|
● Správa dat na MMC (po posledním naprogramování), min. |
10 let |
| Zálohování |
|
|
● přítomný |
Ano; Garantováno MMC (bezúdržbové) |
|
● bez baterie |
Ano; Program a data |
| Doba zpracování CPU |
|
| pro bitové operace, typ. |
0,1 µs |
| pro slovní operace, typ. |
0,24 us |
| pro aritmetiku s pevným bodem, typ. |
0,32 us |
| pro aritmetiku s pohyblivou řádovou čárkou, typ. |
1,1 us |
| CPU bloky |
|
| Počet bloků (celkem) |
1 024; (DB, FC, FB); maximální počet zatížitelných bloků lze snížit použitým MMC. |
| DB |
|
|
● Počet, max. |
1 024; Rozsah čísel: 1 až 16000 |
|
● Velikost, max. |
32 kbyte |
| FB |
|
|
● Počet, max. |
1 024; Rozsah čísel: 0 až 7999 |
|
● Velikost, max. |
32 kbyte |
| FC |
|
|
● Počet, max. |
1 024; Rozsah čísel: 0 až 7999 |
|
● Velikost, max. |
32 kbyte |
| OB |
|
|
● Popis |
viz seznam pokynů |
|
● Velikost, max. |
32 kbyte |
|
● Počet OB volného cyklu |
1; OB 1 |
|
● Počet časových alarmových OB |
1; OB 10 |
|
● Počet OB se zpožděním alarmu |
2; OB 20, 21 |
|
● Počet OB cyklických přerušení |
4; OB 32, 33, 34, 35 |
|
● Počet procesních alarmových OB |
1; OB 40 |
|
● Počet spouštěcích OB |
1; OB 100 |
|
● Počet asynchronních chybových OB |
4; OB 80, 82, 85, 87 |
|
● Počet synchronních chybových OB |
2; OB 121, 122 |
| Hloubka hnízdění |
|
|
● podle prioritní třídy |
16 |
|
● další v rámci chybového OB |
4 |
| Čítače, časovače a jejich retence |
|
| Čítač S7 |
|
|
● Číslo |
256 |
| Retentivita |
|
|
— nastavitelné |
Ano |
|
— spodní hranice |
0 |
|
— horní hranice |
255 |
|
- přednastaveno |
Z 0 až Z 7 |
| Rozsah počítání |
|
|
— spodní hranice |
0 |
|
— horní hranice |
999 |
| IEC čítač |
|
|
● přítomný |
Ano |
|
● Typ |
SFB |
|
● Číslo |
Neomezeno (omezeno pouze kapacitou RAM) |
| S7 krát |
|
|
● Číslo |
256 |
| Retentivita |
|
|
— nastavitelné |
Ano |
|
— spodní hranice |
0 |
|
— horní hranice |
255 |
|
- přednastaveno |
Žádná retence |
| Časový rozsah |
|
|
— spodní hranice |
10 ms |
|
— horní hranice |
9 990 s |
| IEC časovač |
|
|
● přítomný |
Ano |
|
● Typ |
SFB |
|
● Číslo |
Neomezeno (omezeno pouze kapacitou RAM) |
| Datové oblasti a jejich uchování |
|
| oblast retenčních dat celkem |
vše (včetně paměťových bitů, časů, čítačů) |
| Vlajka |
|
|
● Počet, max. |
256 bajtů |
|
● K dispozici retence |
Ano; MB 0 až 255 MB |
|
● Předvolba retence |
MB 0 až MB 15 |
|
● Počet pamětí hodin |
8; 1 bajt paměti |
| Datové bloky |
|
|
● Nastavitelná retence |
Ano; přes non-retain property na DB |
|
● Předvolba retence |
Ano |
| Místní data |
|
|
● na prioritní třídu, max. |
32 kbyte; Max. 2 kB na blok |
| Oblast adresy |
|
| Oblast I/O adresy |
|
|
● Vstupy |
1 024 bajtů |
|
● Výstupy |
1 024 bajtů |
| Zpracovat obrázek |
|
|
● Vstupy |
1 024 bajtů |
|
● Výstupy |
1 024 bajtů |
|
● Vstupy, nastavitelné |
1 024 bajtů |
|
● Výstupy, nastavitelné |
1 024 bajtů |
|
● Vstupy, výchozí |
128 bajtů |
|
● Výstupy, výchozí |
128 bajtů |
| Digitální kanály |
|
|
● Vstupy |
256 |
|
— z toho ústřední |
256 |
|
● Výstupy |
256 |
|
— z toho ústřední |
256 |
| Analogové kanály |
|
|
● Vstupy |
64 |
|
— z toho ústřední |
64 |
|
● Výstupy |
64 |
|
— z toho ústřední |
64 |
| Konfigurace hardwaru |
|
| Počet rozšiřovacích jednotek, max. |
0 |
| Počet DP masterů |
|
|
● integrovaný |
0 |
|
● přes CP |
4 |
| Počet provozuschopných FM a CP (doporučeno) |
|
|
● FM |
8 |
|
● CP, PtP |
8 |
|
● CP, LAN |
4 |
| Nosič |
|
|
● Regály, max. |
1 |
|
● Moduly na rack, max. |
8 |
| Denní doba |
|
| Hodiny |
|
|
● Softwarové hodiny |
Ano |
|
● retenční a synchronizovatelné |
Žádný; Vyrovnávací paměť: Ne, Lze synchronizovat: Ano |
|
● Odchylka za den, max. |
10 s; Typ: 2 s |
|
● Chování hodin po ZAPNUTÍ |
Hodiny pokračují v denní době, kterou měly při vypnutí napájení |
| Počítadlo provozních hodin |
|
|
● Číslo |
1 |
|
● Číslo/Číselný rozsah |
0 |
|
● Rozsah hodnot |
0 až 2^31 hodin (při použití SFC 101) |
|
● Zrnitost |
1 h |
|
● retenční |
Ano; Musí být restartován při každém restartu |
| Synchronizace hodin |
|
|
● podporováno |
Ano |
|
● na MPI, mistr |
Ano |
|
● na MPI, slave |
Ano |
|
● v AS, mistr |
Ano |
|
● v AS, otrok |
Žádný |
| Digitální vstupy |
|
| Počet digitálních vstupů |
0 |
| Digitální výstupy |
|
| Počet digitálních výstupů |
0 |
| Analogové vstupy |
|
| Počet analogových vstupů |
0 |
| Analogové výstupy |
|
| Počet analogových výstupů |
0 |
| Rozhraní |
|
| Počet průmyslových rozhraní Ethernet |
0 |
| Počet rozhraní PROFINET |
0 |
| Počet rozhraní RS 485 |
1; MPI |
| Počet rozhraní RS 422 |
0 |
| 1. Rozhraní |
|
| Typ rozhraní |
Integrované rozhraní RS 485 |
| Fyzika |
RS 485 |
| Izolovaný |
Žádný |
| Napájení rozhraní (15 až 30 V DC), max. |
200 mA |
