| Номер статті |

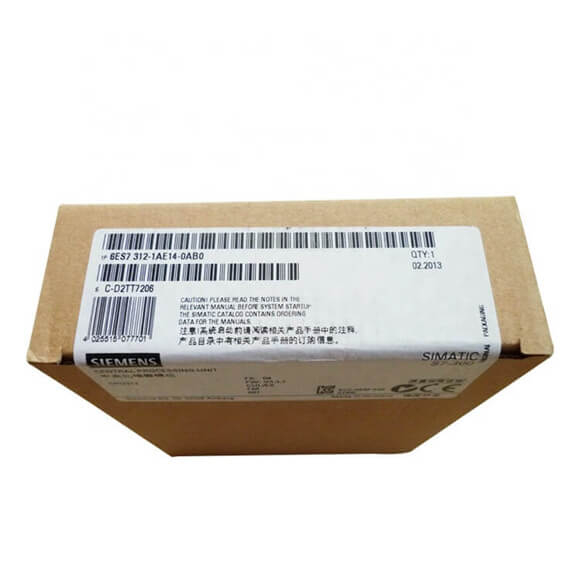

6ES7312-1AE14-0AB0 |
|
CPU312, 32 Кб |
| Загальні відомості |
|
| Функціональний стан HW |
01 |
| Версія прошивки |
V3.3 |
| Інженерний с |
|
|
● Пакет програмування |
STEP 7 V5.5 + SP1 або вище або STEP 7 V5.2 + SP1 або вище з HSP 218 |
| Напруга живлення |
|
| Номінальне значення (DC) |
|
|
● 24 В постійного струму |
так |
| допустимий діапазон, нижня межа (DC) |
19,2 В |
| допустимий діапазон, верхня межа (DC) |
28,8 В |
| зовнішній захист ліній електроживлення (рекомендація) |
2 хв. |
| Буферизація мережі |
|
|
● Час накопиченої енергії при збій мережі/напруги |
5 мс |
|
● Частота повторення, хв. |
1 с |
| Вхідний струм |
|
| Струм споживання (номінальне значення) |
650 мА |
| Струм споживання (на холостому ходу), тип. |
140 мА |
| Пусковий струм, тип. |
3,5 А |
| I⊃2;t |
1 A⊃2;·s |
| Втрата потужності |
|
| Втрата потужності, тип. |
4 Вт |
| Пам'ять |
|
| Робоча пам'ять |
|
|
● інтегрований |
32 кбайт |
|
● розширюваний |
немає |
|
● Розмір збереженої пам'яті для збережених блоків даних |
32 кбайт |
| Завантажити пам'ять |
|
|
● Плагін (MMC) |
так |
|
● Плагін (MMC), макс. |
8 Мбайт |
|
● Керування даними на MMC (після останнього програмування), мін. |
10 років |
| Резервне копіювання |
|
|
● присутній |
так; Гарантія MMC (не вимагає технічного обслуговування) |
|
● без акумулятора |
так; Програма і дані |
| Час обробки процесора |
|
| для бітових операцій, тип. |
0,1 мкс |
| для операцій зі словами, тип. |
0,24 мкс |
| для арифметики з фіксованою комою, тип. |
0,32 мкс |
| для арифметики з плаваючою комою, тип. |
1,1 мкс |
| CPU-блоки |
|
| Кількість блоків (всього) |
1 024; (БД, ФК, ФБ); максимальну кількість завантажуваних блоків можна зменшити за допомогою використовуваного MMC. |
| БД |
|
|
● Кількість, макс. |
1 024; Діапазон чисел: від 1 до 16000 |
|
● Розмір, макс. |
32 кбайт |
| FB |
|
|
● Кількість, макс. |
1 024; Діапазон чисел: від 0 до 7999 |
|
● Розмір, макс. |
32 кбайт |
| FC |
|
|
● Кількість, макс. |
1 024; Діапазон чисел: від 0 до 7999 |
|
● Розмір, макс. |
32 кбайт |
| OB |
|
|
● Опис |
перегляньте список інструкцій |
|
● Розмір, макс. |
32 кбайт |
|
● Кількість акушерств вільного циклу |
1; OB 1 |
|
● Кількість ОВ тривог за часом |
1; OB 10 |
|
● Кількість ОВ тривоги із затримкою |
2; OB 20, 21 |
|
● Кількість OB циклічних переривань |
4; OB 32, 33, 34, 35 |
|
● Кількість OB аварійних сигналів процесу |
1; OB 40 |
|
● Кількість стартових OB |
1; OB 100 |
|
● Кількість асинхронних помилок OB |
4; OB 80, 82, 85, 87 |
|
● Кількість OB синхронних помилок |
2; OB 121, 122 |
| Глибина вкладення |
|
|
● за класом пріоритету |
16 |
|
● додатковий в межах помилкового ОВ |
4 |
| Лічильники, таймери та їх збереження |
|
| Лічильник S7 |
|
|
● Номер |
256 |
| Збереження |
|
|
— регульований |
так |
|
— нижня межа |
0 |
|
— верхня межа |
255 |
|
— попередньо встановлені |
Z 0 до Z 7 |
| Діапазон підрахунку |
|
|
— нижня межа |
0 |
|
— верхня межа |
999 |
| Лічильник IEC |
|
|
● присутній |
так |
|
● Тип |
SFB |
|
● Номер |
Необмежений (обмежується лише обсягом оперативної пам'яті) |
| S7 разів |
|
|
● Номер |
256 |
| Збереження |
|
|
— регульований |
так |
|
— нижня межа |
0 |
|
— верхня межа |
255 |
|
— попередньо встановлені |
Відсутність збереження |
| Діапазон часу |
|
|
— нижня межа |
10 мс |
|
— верхня межа |
9 990 с |
| IEC таймер |
|
|
● присутній |
так |
|
● Тип |
SFB |
|
● Номер |
Необмежений (обмежується лише обсягом оперативної пам'яті) |
| Області даних та їх збереження |
|
| загалом область збереження даних |
все (включаючи біти пам'яті, час, лічильники) |
| Прапор |
|
|
● Кількість, макс. |
256 байт |
|
● Доступне збереження |
так; MB 0 до MB 255 |
|
● Попереднє налаштування збереження |
Від 0 до 15 МБ |
|
● Кількість пам'яті годинника |
8; 1 байт пам'яті |
| Блоки даних |
|
|
● Можливість збереження регулюється |
так; за допомогою властивості non-retain у БД |
|
● Попереднє налаштування збереження |
так |
| Локальні дані |
|
|
● на клас пріоритету, макс. |
32 кбайт; Макс. 2 Кб на блок |
| Адресна зона |
|
| Область адреси введення/виведення |
|
|
● Вхідні дані |
1024 байт |
|
● Виходи |
1024 байт |
| Обробити зображення |
|
|
● Вхідні дані |
1024 байт |
|
● Виходи |
1024 байт |
|
● Входи, регульовані |
1024 байт |
|
● Виходи, регульовані |
1024 байт |
|
● Входи, за замовчуванням |
128 байт |
|
● Виходи, за замовчуванням |
128 байт |
| Цифрові канали |
|
|
● Вхідні дані |
256 |
|
— з яких центральний |
256 |
|
● Виходи |
256 |
|
— з яких центральний |
256 |
| Аналогові канали |
|
|
● Вхідні дані |
64 |
|
— з яких центральний |
64 |
|
● Виходи |
64 |
|
— з яких центральний |
64 |
| Апаратна конфігурація |
|
| Кількість блоків розширення, макс. |
0 |
| Кількість майстрів ДП |
|
|
● інтегрований |
0 |
|
● через КП |
4 |
| Кількість працездатних FM і CP (рекомендовано) |
|
|
● FM |
8 |
|
● CP, PtP |
8 |
|
● CP, LAN |
4 |
| Стійка |
|
|
● Стійки, макс. |
1 |
|
● Модулів на стійку, макс. |
8 |
| Час доби |
|
| Годинник |
|
|
● Програмний годинник |
так |
|
● зберігаючий і синхронізований |
ні; Буферизується: Ні, Можна синхронізувати: Так |
|
● Відхилення за добу, макс. |
10 с; Тип.: 2 с |
|
● Поведінка годинника після увімкнення живлення |
Годинник продовжує відображати час доби, коли живлення було вимкнено |
| Лічильник годин роботи |
|
|
● Номер |
1 |
|
● Число/діапазон чисел |
0 |
|
● Діапазон значень |
Від 0 до 2^31 години (при використанні SFC 101) |
|
● Деталізація |
1 год |
|
● ретенційний |
так; Необхідно перезапускати при кожному перезавантаженні |
| Синхронізація годинника |
|
|
● підтримується |
так |
|
● до МПІ, магістр |
так |
|
● до MPI, раб |
так |
|
● в АС, майстер |
так |
|
● в АС, раб |
немає |
| Цифрові входи |
|
| Кількість цифрових входів |
0 |
| Цифрові виходи |
|
| Кількість цифрових виходів |
0 |
| Аналогові входи |
|
| Кількість аналогових входів |
0 |
| Аналогові виходи |
|
| Кількість аналогових виходів |
0 |
| Інтерфейси |
|
| Кількість промислових інтерфейсів Ethernet |
0 |
| Кількість інтерфейсів PROFINET |
0 |
| Кількість інтерфейсів RS 485 |
1; MPI |
| Кількість інтерфейсів RS 422 |
0 |
| 1. Інтерфейс |
|
| Тип інтерфейсу |
Інтегрований інтерфейс RS 485 |
| Фізика |
RS 485 |
| Ізольовані |
немає |
| Живлення до інтерфейсу (від 15 до 30 В постійного струму), макс. |
200 мА |
