| Break Servo Motors Yaskawa |
200 v |
|
|
|
|
|
|
|
|
|
|

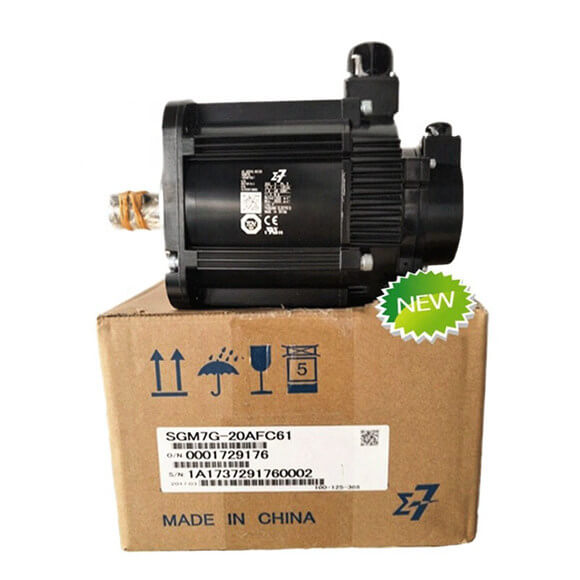

| Yaskawa servo motor sgm7g |
03a |
05a |
09a |
13a |
20a |
30a |
44a |
55a |
75a |
1AA |
1EA |
| Hodnocení času |
Nepřetržité |
|
|
|
|
|
|
|
|
|
|
| Tepelná třída |
UL: F, CE: F |
|
|
|
|
|
|
|
|
|
|
| Izolační odpor |
500 VDC, 10 MΩ min. |
|
|
|
|
|
|
|
|
|
|
| Odolat napětí |
1 500 VAC po dobu 1 minuty |
|
|
|
|
|
|
|
|
|
|
| Excitace |
Permanentní magnet |
|
|
|
|
|
|
|
|
|
|
| Montáž |
Příruba namontována |
|
|
|
|
|
|
|
|
|
|
| Metoda pohonu |
Přímá jízda |
|
|
|
|
|
|
|
|
|
|
| Směr rotace |
Proti směru hodinových ručiček (CCW) pro předávání při pohledu ze strany zatížení |
|
|
|
|
|
|
|
|
|
|
| Vibrační třída*1 |
V15 |
|
|
|
|
|
|
|
|
|
|
|
Okolní teplota vzduchu |
0 ° C až 40 ° C (60 ° C max.)*4 |
|
|
|
|
|
|
|
|
|
|
| Okolní vlhko |
20% až 80% relativní vlhkost (bez kondenzace) |
|
|
|
|
|
|
|
|
|
|
|
Instalační místo |
• Musí být uvnitř a bez korozivních a výbušných plynů • Musí být dobře větraný a bez prachu a vlhkosti.
• Musí usnadnit kontrolu a čištění. • Musí mít nadmořskou výšku 1 000 m nebo méně. (Při snižování je možné použití mezi 1 000 m a 2 000 m.)*5 • Musí být bez silných magnetických polí. |
|
|
|
|
|
|
|
|
|
|
|
Skladovací prostředí |
Uložte servomotor v následujícím prostředí, pokud jej uložíte s odpojeným napájecím kabelem.
Vlhkost skladování: 20% až 80% relativní vlhkost (bez kondenzace) |
|
|
|
|
|
|
|
|
|
|
|
Míra zrychlení dopadu na přírubu |
490 m/s2 |
|
|
|
|
|
|
|
|
|
|
| Počet dopadů |
2krát |
|
|
|
|
|
|
|
|
|
|
| Vibrační resis-tance*3
Míra zrychlení vibrací na přírubě |
49 m/s2 (24,5 m/s2 vpředu dozadu) |
24,5 m/s2 |
|
|
|
|
|
|
|
|
|
| Sgd7s- |
3r8a |
7r6a |
120a |
180a |
330a |
470a |
550a |
590a |
780a |
|
|
| Sgd7w- sgd7c- |
5R5A*67R6A*6 |
7r6a |
-
|
|
|
|
|
|
|
|
|
