| Theipia ’ |
Myfyriol Ystod Addasol |
|
|
|
| Allbwn npn |

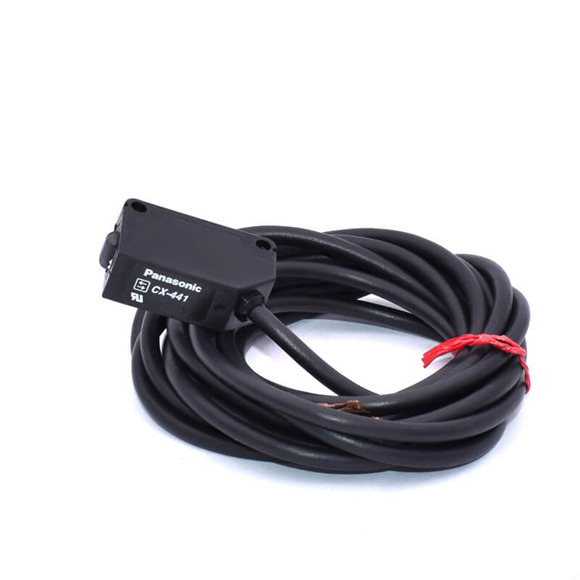

CX-441 |
CX-443 |
CX-444 |
CX-442 |
| Allbwn PNP |
CX-441-P |
CX-443-P |
CX-444-P |
CX-442-P |
| Cydymffurfiad Cyfarwyddeb Marcio CE |
Cyfarwyddeb EMC, Cyfarwyddeb ROHS |
|
|
|
| Ystod Addasadwy (Nodyn 2) |
20 i 50 mm 0.787 i 1.969 yn |
20 i 100 mm
0.787 i 3.937 yn |
40 i 300 mm
1.575 i 11.811 yn |
|
Ystod synhwyro
(gyda phapur gwyn nad yw'n sglein) |
2 i 50 mm 0.079 i 1.969 yn |
15 i 100 mm
0.591 i 3.937 yn |
20 i 300 mm
0.787 i 11.811 yn |
|
| Hysteresis |
2 % neu lai o bellter gweithredu
(gyda phapur gwyn nad yw'n sglein) |
5 % neu lai o bellter gweithredu
(gyda phapur gwyn nad yw'n sglein) |
|
|
| Hailadroddadwyedd |
Ar hyd echel synhwyro: 1 mm 0.039 i mewn neu'n llai, yn berpendicwlar i echel synhwyro: 0.2 mm 0.008 mewn neu lai (gyda phapur gwyn nad yw'n sglein) |
|
|
|
| Foltedd cyflenwi |
12 i 24 V DC ± 10 % Ripple PP 10 % neu lai |
|
|
|
| Defnydd cyfredol |
20 mA neu lai |
|
|
|
| Allbwn |
Transistor casglwr agored NPN
・ Uchafswm Sinc Cerrynt: 100 Ma
・ Foltedd Cymhwysol: 30 V DC neu lai (rhwng allbwn a 0 V)
・ Foltedd gweddilliol: 2 V neu lai (ar 100 ma sinc cerrynt)
1 V neu lai (ar 16 ma sinc cerrynt)
Transistor casglwr agored PNP
・ Uchafswm Cerrynt Ffynhonnell: 100 Ma
・ Foltedd Cymhwysol: 30 V DC neu lai (rhwng allbwn a +V)
・ Foltedd gweddilliol: 2 V neu lai (ar 100 ma ffynhonnell cerrynt)
1 V neu lai (ar 16 ma ffynhonnell cerrynt)
|
|
|
|
|
Gweithrediad allbwn |
Y gellir ei newid naill ai canfod ymlaen neu ganfod |
|
|
|
| Amddiffyn cylched byr |
Chorfforedig |
|
|
|
| Amser Ymateb |
1 ms neu lai |
|
|
|
| Dangosydd Gweithredol |
Oren LED (goleuadau i fyny pan fydd yr allbwn ymlaen) |
|
|
|
| Dangosydd sefydlogrwydd |
LED Gwyrdd (Goleuadau i fyny o dan gyflwr gweithredu sefydlog) |
|
|
|
| Aindroell o bell |
Adjuster Mecanyddol 5 Turn |
|
|
|
| Modd synhwyro |
Swyddogaethau BGS / FGS y gellir eu newid gyda gwifrau mewnbwn dewis modd synhwyro |
|
|
|
Swyddogaeth atal ymyrraeth awtomatig
(nodyn 3) |
Chorfforedig |
|
|
|
| Hamddiffyniad |
IP67 (IEC) |
|
|
|
| Tymheredd Amgylchynol |
-25 i +55 ℃ -13 i +131 ℉
(ni chaniateir cyddwysiad nac eisin gwlith),
storfa: -30 i +70 ℃ -22 i +158 ℉ |
|
|
|
| Lleithder amgylchynol |
35 i 85 % RH, Storio: 35 i 85 % RH |
|
|
|
| Goleuadau amgylchynol |
Golau gwynias: 3,000 lx neu lai wrth yr wyneb sy'n derbyn golau |
|
|
|
| EMC |
EN 60947-5-2 |
|
|
|
| Gwrthsefyll foltedd |
1,000 V AC am un munud. rhwng yr holl derfynellau cyflenwi sydd wedi'u cysylltu gyda'i gilydd a'r lloc |
|
|
|
| Gwrthiant inswleiddio |
20 MΩ, neu fwy, gyda 250 V DC Megger rhwng yr holl derfynellau cyflenwi wedi'u cysylltu gyda'i gilydd a'r lloc |
|
|
|
| Gwrthiant dirgryniad |
Amledd 10 i 500 Hz, 3 mm 0.118 mewn osgled dwbl (20 g ar y mwyaf) yng nghyfarwyddiadau x, y a z am ddwy awr yr un |
|
|
|
| Gwrthiant sioc |
Cyflymiad 500 m/s2 (50 g oddeutu.) I Gyfarwyddiadau X, Y a Z Dair gwaith yr un |
|
|
|
| Elfen allyrru |
LED coch (tonfedd allyriadau brig: 650 nm 0.026 mil, wedi'i fodiwleiddio) |
|
|
|
| Diamedr sbot |
Ø2 mm Ø0.079 mewn oddeutu.
(ar 50 mm 1.969 mewn pellter) |
Ø6.5 mm Ø0.256 mewn oddeutu.
(ar 50 mm 1.969 mewn pellter) |
Ø9 mm Ø0.354 mewn oddeutu.
(ar 100 mm 3.937 mewn pellter) |
Ø15 mm Ø0.591 mewn oddeutu.
(ar 300 mm 11.811 mewn pellter) |
| Materol |
Amgaead: PBT (polybutylene terephthalate), gorchudd blaen: polycarbonad, gorchudd dangosydd: polycarbonad |
|
|
|
| Nghebl |
0.2 mm2 cebl cabtyre 4-craidd, 2 m 6.562 tr o hyd |
|
|
|
| Estyniad cebl |
Mae estyniad hyd at gyfanswm 100 m 328.084 tr yn bosibl gyda 0.3 mm2, neu fwy, cebl. |
|
|
|
| Mhwysedd |
Pwysau Net: 55 g oddeutu, pwysau gros: 65 g oddeutu. |
|
|
|
