| タイプ |
調整可能な範囲反射 |
|
|
|
| NPN出力 |

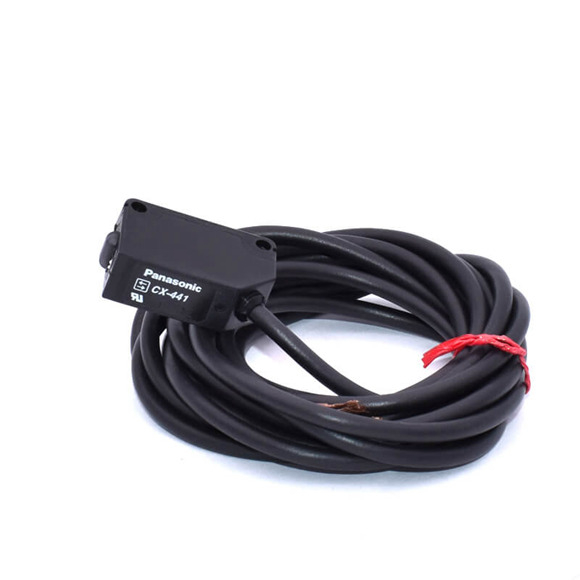

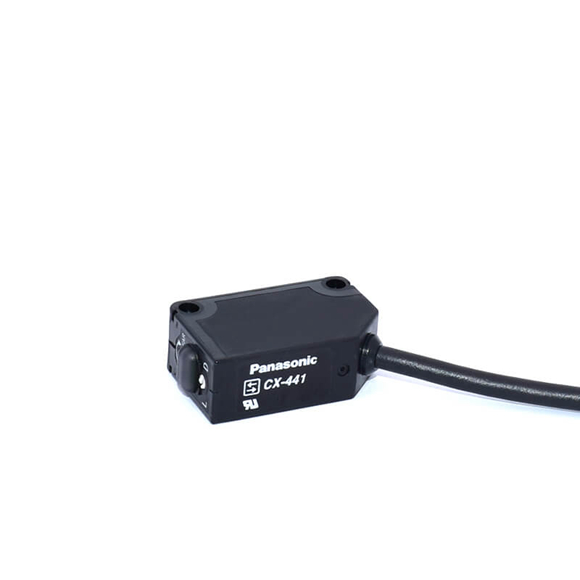

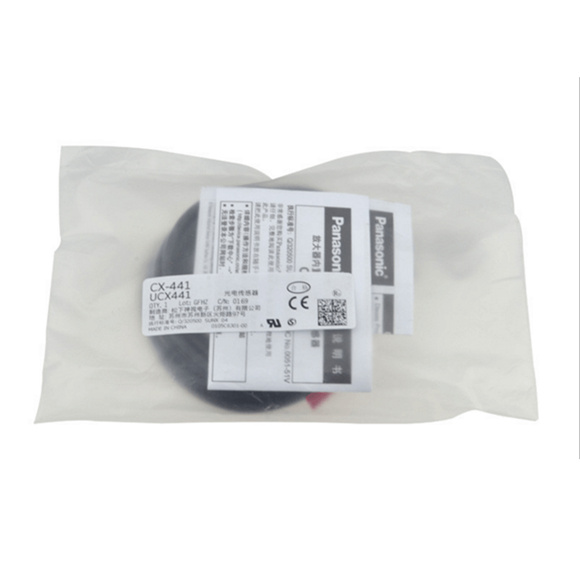

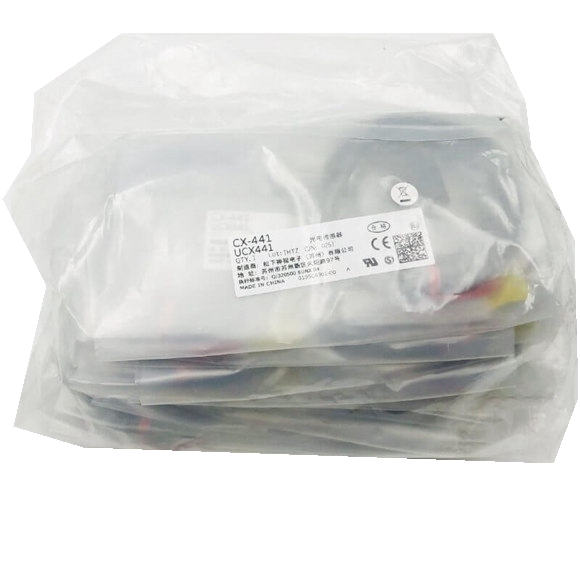

CX-441 |
CX-443 |
CX-444 |
CX-442 |
| PNP出力 |
CX-441-P |
CX-443-P |
CX-444-P |
CX-442-P |
| CEマーキングディレクティブコンプライアンス |
EMC指令、ROHSディレクティブ |
|
|
|
| 調整可能な範囲（注2） |
20〜50 mm 0.787〜1.969インチ |
20〜100 mm
0.787〜3.937インチ |
40〜300 mm
1.575〜11.811インチ |
|
センシング範囲
（白い非光沢紙付き） |
2〜50 mm 0.079〜1.969インチ |
15〜100 mm
0.591〜3.937インチ |
20〜300 mm
0.787〜11.811インチ |
|
| ヒステリシス |
2％以下の動作距離
（白い非光沢紙付き） |
5％以下の動作距離
（白い非光沢紙付き） |
|
|
| 再現性 |
センシング軸に沿って：センシング軸に垂直な1 mm 0.039：0.2 mm 0.008インチまたはレッスル（白い非光沢紙を使用） |
|
|
|
| 供給電圧 |
12〜24 V DC±10％リップルpp 10％以下 |
|
|
|
| 現在の消費 |
20 mA以下 |
|
|
|
| 出力 |
NPNオープンコレクタートランジスタ
・最大シンク電流：100 MA
・加えられた電圧：30 V DC以下（出力から0 Vの間）
・残差電圧：2 V以下（100 MAシンク電流
）
PNPオープンコレクタートランジスタ
・最大ソース電流：100 MA
・加えられた電圧：30 V DC以下（出力と +Vの間）
・残差電圧：2 V以下（100 MAソース電流）
1 V以下（16 MAソース電流）
|
|
|
|
|
出力操作 |
検出または検出のいずれかの切り替え可能 |
|
|
|
| 短絡保護 |
法人化 |
|
|
|
| 応答時間 |
1ミリ秒以下 |
|
|
|
| 操作インジケーター |
オレンジLED（出力がオンになっているときにライトアップ） |
|
|
|
| 安定性インジケーター |
緑のLED（安定した動作条件の下でライトアップ） |
|
|
|
| 距離アジャスター |
5ターンのメカニカルアジャスター |
|
|
|
| センシングモード |
BGS / FGS関数センシングモードの選択入力の配線で切り替え可能 |
|
|
|
自動干渉
予防機能（注3） |
法人化 |
|
|
|
| 保護 |
IP67（IEC） |
|
|
|
| 周囲温度 |
-25〜 +55℃-13〜 +131℉
（露の凝縮またはアイシングが許可されていない）、
ストレージ：-30〜+70℃-22〜 +158℉ |
|
|
|
| 周囲の湿度 |
35〜85％RH、ストレージ：35〜85％RH |
|
|
|
| 周囲の照度 |
白熱光：光を受ける顔で3,000 lx以下 |
|
|
|
| EMC |
EN 60947-5-2 |
|
|
|
| 電圧に耐えることができます |
1分間の1,000 V AC。接続されたすべての供給端子とエンクロージャーの間 |
|
|
|
| 絶縁抵抗 |
20MΩ以上、250 V DCメガーが接続されたすべての供給端子とエンクロージャーの間に250 V DCメガー |
|
|
|
| 振動抵抗 |
10〜500 Hz周波数、3 mm 0.118 x、y、z方向のダブル振幅（最大20 g） |
|
|
|
| 衝撃耐性 |
X、Y、Zの方向に500 m/s2加速（約50 g）それぞれ3回 |
|
|
|
| エミッティング要素 |
赤色LED（ピーク排出波長：650 nm 0.026ミル、変調） |
|
|
|
| スポット直径 |
Ø2mmØ0.079約
（遠くに50 mm 1.969） |
Ø6.5mmØ0.256約
（遠くに50 mm 1.969） |
Ø9mmØ0.354約
（遠くに100 mm 3.937） |
Ø15mmØ0.591約
（遠くに300 mm 11.811） |
| 材料 |
エンクロージャー：PBT（ポリブチレンテレフタレート）、フロントカバー：ポリカーボネート、インジケーターカバー：ポリカーボネート |
|
|
|
| ケーブル |
0.2 mm2 4コアキャブ型ケーブル、2 m 6.562フィートの長さ |
|
|
|
| ケーブルエクステンション |
0.3 mm2以上のケーブルでは、合計100 m 328.084フィートまでの延長が可能です。 |
|
|
|
| 重さ |
純重量：約55 g約、総重量：約65 g |
|
|
|
