| Mae Motors Servo Yaskawa Sigma-7 yn torri foltedd |
200 V. |
|
|
|
|
|
|

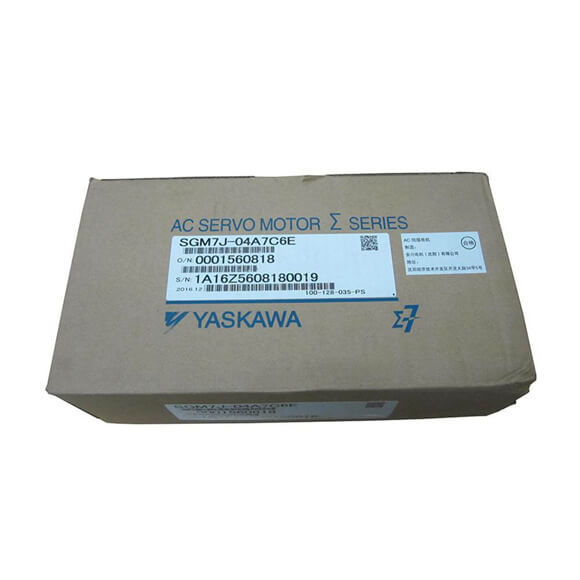

| Yaskawa SGM7J Sigma-7 Motors Servo |
A5a |
01A |
C2A |
02a |
04A |
06A |
08A |
| Sgôr Amser |
Pharhaus |
|
|
|
|
|
|
| Dosbarth Thermol |
Ul: b, ce: b |
|
|
|
|
|
|
| Gwrthiant inswleiddio |
500 VDC, 10 MΩ mun. |
|
|
|
|
|
|
| Gwrthsefyll foltedd |
1,500 VAC am 1 munud |
|
|
|
|
|
|
| Cyffroadau |
Magnet Parhaol |
|
|
|
|
|
|
| Mowntin |
Flange |
|
|
|
|
|
|
| Dull gyrru |
Gyrru Uniongyrchol |
|
|
|
|
|
|
| Cyfeiriad Cylchdroi |
Gwrthglocwedd (CCGC) i gael ei gyfeirio ymlaen wrth edrych arno o'r ochr llwyth |
|
|
|
|
|
|
| Dosbarth Dirgryniad*1 |
V15 |
|
|
|
|
|
|
|
Tymheredd yr aer o'i amgylch |
0 ° C i 40 ° C (gyda derating, mae'r defnydd yn bosibl rhwng 40 ° C a 60 ° C.)*4 |
|
|
|
|
|
|
| Lleithder aer o'i amgylch |
20% i 80% Lleithder cymharol (heb unrhyw anwedd) |
|
|
|
|
|
|
|
Safleoedd |
• Rhaid bod y tu fewn ac yn rhydd o nwyon cyrydol a ffrwydrol • Rhaid eu hawyru'n dda ac yn rhydd o lwch a lleithder.
• Rhaid hwyluso archwilio a glanhau. • Rhaid cael uchder o 1,000 m neu lai. (Gyda derating, mae'r defnydd yn bosibl rhwng 1,000 m a 2,000 m.)*5 • Rhaid bod yn rhydd o feysydd magnetig cryf. |
|
|
|
|
|
|
|
Amgylchedd storio |
Storiwch y servomotor yn yr amgylchedd canlynol os ydych chi'n ei storio gyda'r cebl pŵer wedi'i ddatgysylltu.
Lleithder storio: 20% i 80% lleithder cymharol (heb unrhyw anwedd) |
|
|
|
|
|
|
|
Cyfradd cyflymu effaith ar flange |
490 m/s2 |
|
|
|
|
|
|
| Nifer yr effeithiau |
2 gwaith |
|
|
|
|
|
|
| DirgryniadResistance*3
Cyfradd cyflymu dirgryniad ar flange |
49 M/S2 |
|
|
|
|
|
|
| Pecynnau Servo- cymwys
SGD7S- |
R70A, R70F |
R90A, R90F |
1r6a, 2r1f |
2R8A, 2R8F |
5r5a |
|
|
| Pecynnau Servo- cymwys
SGD7W- SGD7C- |
1R6A*6, 2R8A*6 |
1R6A, 2R8A*6 |
2R8A, 5R5A*6,
7R6A*6 |
5r5a, 7r6a |
|
|
|
