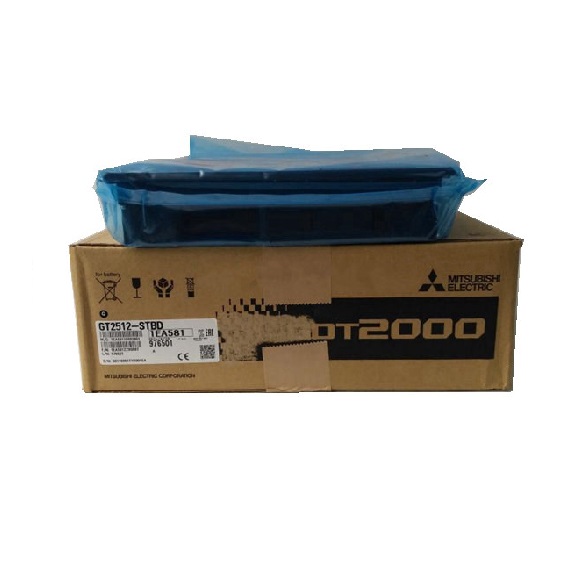

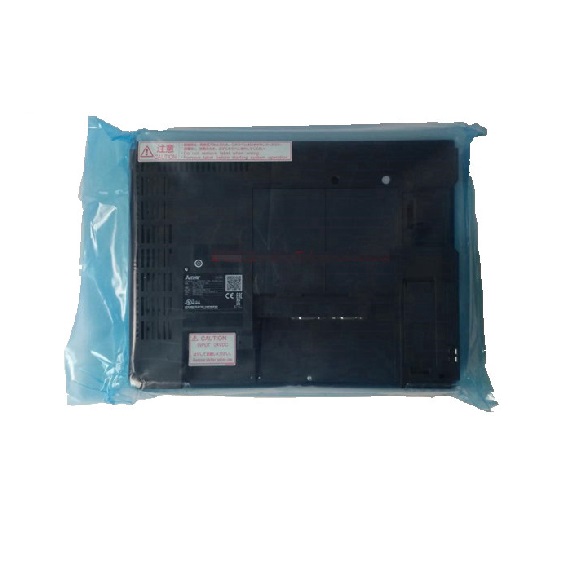

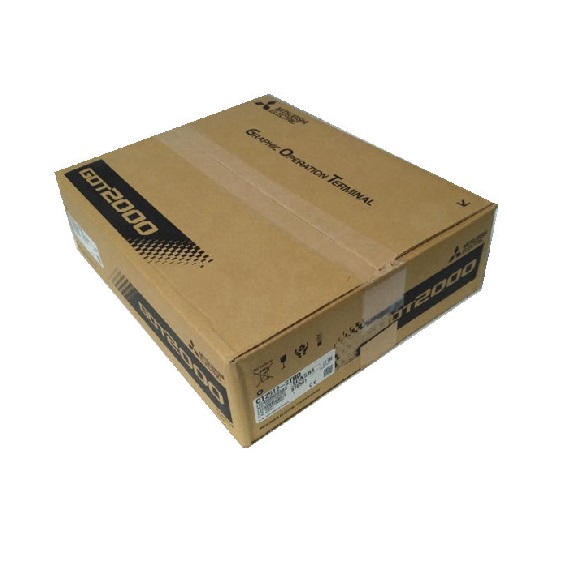

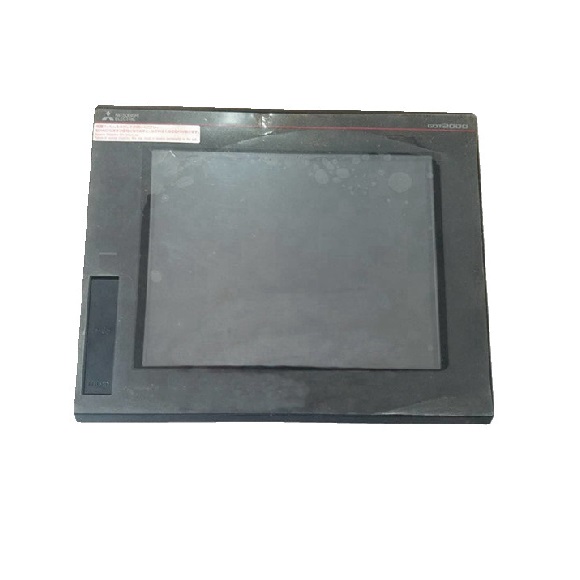

| 12' Mitsubishi Touch screen HMI'er |
GT2512-STBA GT2512-STBD |
GT2512F-STNA GT2512F-STND |
GT2510-VTBA GT2510-VTBD |
GT2510-VTWA GT2510-VTWD |
GT2510F-VTNA GT2510F-VTND |
GT2510-WXTBD GT2510-WXTSD |
| Type |
TFT farve LCD |
| Skærmstørrelse |
12,1' |
10,4' |
10,1' bred |
| Opløsning (prikker) |
800 x 600 punkter SVGA |
640 x 480 VGA |
WXGA:
1280 × 800 punkter |
| Skærmstørrelse (B x H) mm |
246 x 184,5 |
211,2 x 158,4 |
216,96 x 135,6 |
|
Antal tegn |
16-punkts standardskrifttype: 50 tegn x 37 linjer (2-byte) 12-punkts standardskrifttype: 66 tegn. x 50 linjer (2-byte) |
16-punkts standardskrifttype: 40 tegn. × 30 linjer (2-byte) 12-punkts standardskrifttype: 53 tegn. × 40 linjer (2-byte) |
16-punkts standardskrifttype: 80 tegn × 50 linjer (to-byte)
12-punkts standardskrifttype: 106 tegn × 66 linjer (to-byte) |
| Display farver |
65536 farver |
| Intensitetsjustering |
32-trins justering |
| Baggrundsbelysning
Type |
LED (kan ikke udskiftes) |
|
Liv (*4) |
Ca. 60.000 timer eller mere (Tid for displayintensitet når 50 % ved en omgivende temperatur på 25°C) |
Ca. 50000 h (omgivelsestemperatur i drift: 25 °C, displayintensitet: 50 %) |
| Berøringspanel (*3)
Type |
Analog resistiv film |
| Nøglestørrelse (prikker) |
Minimum 2 x 2 prikker (pr. nøgle) (*8) |
| Samtidig tryk |
Ikke tilgængelig (*5) (kun 1 point kan trykkes) |
| Liv |
1 million gange eller mere (driftskraft 0,98N eller mindre) |
|
Panel farve |
Sort |
– |
Sort |
Hvid |
– |
GT2510-WXTBD:
Sort GT2510-WXTSD: Sølv |
|
Hukommelse Brugerhukommelseskapacitet |
Hukommelse til lagring (ROM): 32MB, Hukommelse til drift (RAM): 80MB |
Hukommelse til lagring (ROM): 32MB, Hukommelse til drift (RAM): 128MB |
| Liv (antal skrifter) |
100.000 gange |
| Intern urnøjagtighed |
±90 sek/måned (omgivelsestemperatur 25°C) |
| Batteritype |
GT11-50BAT lithium batteri |
| Liv |
Ca. 5 år (omgivelsestemperatur 25°C) |
| Indbygget interface
RS-232 |
1-kanals transmissionshastighed: 115200/57600/38400/19200/9600/4800bps Stikform: D-sub 9-benet (han) |
| RS-422/485 |
1-kanals transmissionshastighed: 115200/57600/38400/19200/9600/4800bps Stikform: D-sub 9-benet (hun) |
| Ethernet |
1-kanals dataoverførselsmetode: 10BASE-T/100BASE-TX Stikform: RJ-45 (modulært stik) |
2 ch |
| USB (vært) |
2ch (front/bagside) |
1ch (bagside) |
2ch (front/bagside) |
1ch (bagside) |
|
Maksimal overførselshastighed: High-Speed 480 Mbps Stikform: USB-A |
| USB (enhed) |
1 ch (forside) |
1ch (bagside) |
1 ch (forside) |
1 kanal (bagside) |
1 lm (forside) |
|
Maksimal overførselshastighed: High-Speed 480 Mbps Stikform: USB Mini-B |
| SD-hukommelseskort |
1-kanals SDHC-kompatibel (maks. 32 GB) |
| Udvidelsesgrænseflade |
Til montering af kommunikationsenhed/optionsenhed |
– |
| Sidegrænseflade |
Til installation af en trådløs LAN-kommunikationsenhed |
|
Lydudgangsgrænseflade |
– |
1 kanal, WAV
format (16 bit, 8 kHz/16 kHz, monoral) anvendeligt stik: f3.5 stereo mini-stik (3-benet) |
| Buzzer output |
Enkel tone (tone, tone længde justerbar) |
| Power LED |
Emissionsfarve: 2 farver (blå, orange) |
|
Beskyttende konstruktion |
Front: IP67F (*6, *9) Indvendig kontrolpanel: IP2X |
Front: IP67F (*7, *9) Indvendig kontrolpanel: IP2X |
Front: IP67F (*6, *9) Indvendig kontrolpanel: IP2X |
Front: IP67F (*7, *9) Indvendig kontrolpanel: IP2X |
Front: IP67F (*6*9) I kontrolpanel: IP2X |
| Udvendige mål (B x H x D) mm |
316 x 246 x 52 |
311 x 237 x 54 |
303 x 218 x 52 |
298 x 209 x 54 |
252 x 194 x 48 |
| Paneludskæring (B x H) mm |
302 x 228 |
269 x 214 |
289 x 200 |
234 x 187 |
243,5 x 185,5 |
| Vægt (ekskl. monteringsbeslag) kg |
2.4 |
2.1 |
1.2 |
|
Gældende softwarepakke |
GT Works3 Version 1.122C eller nyere |
GT Works3 Version 1.150G eller nyere |
GT Works3 Version 1.112S eller nyere |
GT Works3 Version 1.150G eller nyere |
GT Works3 Version 1.175H eller nyere |
