Serie#: Mitsubishi HMI

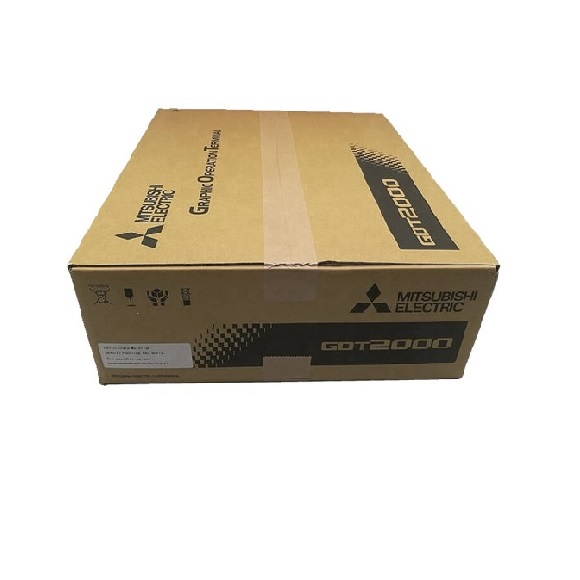

10,4-Zoll-Mitsubishi-Touchscreen-HMIs GT2310-VTBD
Wir können elektrische Automatisierungsteile von Mitsubishi liefern, wie z. B. Mitsubishi PLC, Mitsubishi Servo Motor, Mitsubishi HMI, Mitsubishi VFD und so weiter.
![]()
Laden Sie ein Handbuch herunter
| 10,4-Zoll-Mitsubishi-Touchscreen-HMIs |
Modellnummer |
Bildschirmgröße |
Auflösung |
Anzeigetyp |
Rahmenfarbe |
Stromversorgung |
Stk. Artikel |
| GT2310 |
GT2310-VTBA |
10,4″ |
VGA (640 x 480) |
TFT-Farbe |
Schwarz |
100-240VAC |
S |
| GT2310 |
GT2310-VTBD |
24 VDC |
S |
| GT2308 |
GT2308-VTBA |
8,4″ |
VGA (640 x 480) |
Schwarz |
100-240VAC |
S |
| GT2308 |
GT2308-VTBD |
24 VDC |
S |
| 10,4-Zoll-Mitsubishi-Touchscreen-HMIs |
GT2310-VTBA |
GT2308-VTBA |
GT2310-VTBD |
GT2308-VTBD |
| Eingangsspannung der Stromversorgung |
100 bis 240 VAC (+10 %, -15 %) |
24 VDC (+25 %, -20 %) |
| Frequenz der Eingangsstromversorgung |
50/60Hz ±5% |
- - |
| Maximale Belastung |
18 W oder weniger |
11 W oder weniger |
16 W oder weniger |
11 W oder weniger |
| Alleine stehen |
15W |
9W |
13W |
8W |
| Stand-Alone mit ausgeschalteter Hintergrundbeleuchtung |
8W |
6W |
7W |
6W |
| Einschaltstrom |
40 A oder weniger (4 ms, Umgebungstemperatur 25 °C, maximale Last) |
40 A oder weniger (2 ms, Umgebungstemperatur 25 °C, maximale Last) |
| Zulässige Momentanausfallzeit |
Innerhalb von 20 ms (100 VAC oder mehr) |
Innerhalb von 10 ms |
| Lärmbeständigkeit |
Rauschspannung 1500 Vp-p, Rauschbreite 1 μs durch Rauschsimulator mit Rauschfrequenz 25 bis 60 Hz |
Rauschspannung 500 Vp-p, Rauschbreite 1 μs durch Rauschsimulator mit Rauschfrequenz 25 bis 60 Hz |
| Spannung standhalten |
1500 VAC für 1 Minute zwischen Stromversorgungsklemme und Erde |
350 VAC für 1 Minute zwischen Stromversorgungsklemme und Erde |
| Isolationsresistenz |
10 MΩ oder höher mit einem Isolationswiderstandstester (500 VDC zwischen Stromversorgungsklemme und Erde) |
| Anwendbare Drahtgröße |
0,75 bis 2 [mm²] |
| Klemmklemme |
Klemmklemmen für M3-Schraube RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A |
| Anzugsdrehmoment (Klemmenschrauben des Klemmenblocks) |
0,5 bis 0,8 [N·m] |
