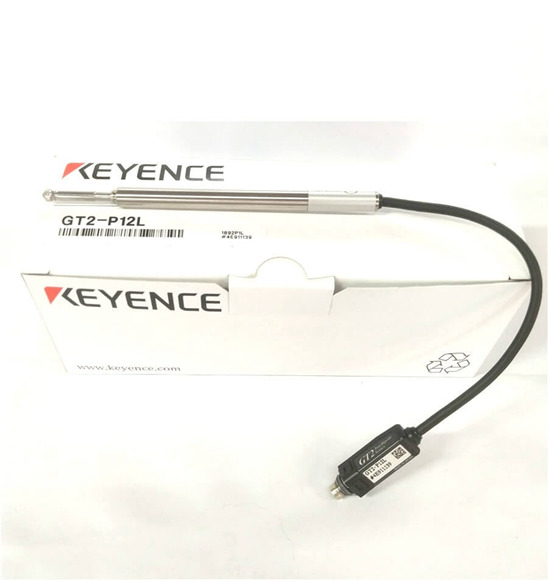

Serie#: Keyence-Positionierungssensoren
![]()
Laden Sie ein Handbuch herunter
| Modell |
GT2-PA12K |
GT2-PA12KL |
GT2-PA12 |
GT2-PA12L |
| Erkennungssystem |
Scale Shot System II, absoluter Typ (keine Spurfehler). |
|
|
|
| Messbereich |
12 mm 0,47″ |
|
|
|
| Auflösung |
0,1 μm |
0,5 μm |
|
|
| Angegebene Genauigkeit*1 |
1 μm (PP) |
2 μm (PP) |
|
|
| Messkraft*2
Montage nach unten |
1,2 N |
0,4 N |
1,2 N |
0,4 N |
| Seitliche Montage |
1,15 N |
0,35 N |
1,15 N |
0,35 N |
| Aufwärtsmontage |
1,1 N |
0,3 N |
1,1 N |
0,3 N |
| Probenahmezyklus |
4 ms |
|
|
|
| Angewandter Druckbereich |
0,24 MPa bis 0,26 MPa |
0,05 MPa bis 0,07 MPa |
0,24 MPa bis 0,26 MPa |
0,05 MPa bis 0,07 MPa |
| Druckfestigkeit |
0,5 MPa |
|
|
|
| Verwendete Flüssigkeit |
Saubere, trockene Luft |
|
|
|
| Betriebsanzeigeleuchte |
2-Farben-LED (rot, grün) |
|
|
|
| Gehäusebewertung |
IP67 (IEC) |
– |
IP67 (IEC) |
– |
| Umgebungstemperatur |
0 bis +55°C 32 bis 131°F (Kein Gefrieren) |
|
|
|
| Relative Luftfeuchtigkeit |
35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) |
|
|
|
| Vibration |
10 bis 55 Hz Doppelamplitude 1,5 mm 0,06″ in den Richtungen der X-, Y- und Z-Achse, 2 Stunden |
|
|
|
| Schlagfestigkeit |
1000 m/s2 (IEC60068-2-27) |
|
|
|
| Materialien Hauptteil |
Hauptgehäuse: SUS 303, Statusanzeige: PET, Sensorkopf-Relais-Anschlusskabel: PUR, Relaisanschluss: PBT, Spindel von GT2-PA12K/PA12: SUS430 (Fluorbeschichtung) |
|
|
|
|
Spindel |
SUS430 (Fluorbeschichtung) Staubdichtung: SUS303/SUS304/
Aluminium (Alumite-Verarbeitung)/Spezielle Polyesterfaser |
SUS430/SUS440C |
SUS430 (Fluorbeschichtung) Staubdichtung: SUS303/SUS304/
Aluminium (Alumite-Verarbeitung)/Spezielle Polyesterfaser |
SUS430/SUS440C |
| Kontakt*3 |
SUS304, gesintertes Wolframkarbid |
SUS304, SUS440C |
|
|
| Sensorkopfkabel |
Optional (an Relaisstecker anschließen) |
|
|
|
| Gewicht (ohne Kabel)*4 |
Ca. 35 g |
|
|
|
