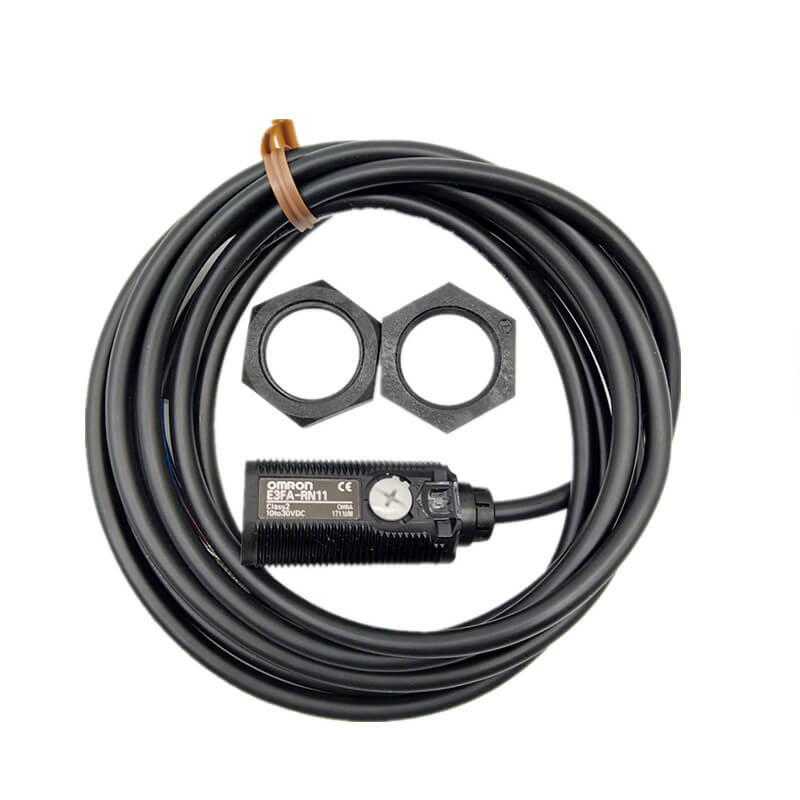

| Erfassungsmethode |
Einweglichtschranke |
Retroreflektierend mit MSR-Funktion |
Diffus-reflektierend |
|
|
| NPN- Ausgang vorverdrahtet |
E3R @ -TN11 2M |
E3R @ -RN11 2M |
E3R @ -DN11 2M |
E3R @ -DN12 2M |
E3R @ -DN13 2M |
| M12-Stecker |
E3R @ -TN21 |
E3R @ -RN21 |
E3R @ -DN21 |
E3R @ -DN22 |
E3R @ -DN23 |
| PNP - Ausgang vorverdrahtet |
E3R @ -TP11 2M |
E3R @ -RP11 2M |
E3R @ -DP11 2M |
E3R @ -DP12 2M |
E3R @ -DP13 2M |
| M12-Stecker |
E3R @ -TP21 |
E3R @ -RP21 |
E3R @ -DP21 |
E3R @ -DP22 |
E3R @ -DP23 |
|
Schaltabstand |
15 m |
0,1 bis 3 m (mit E39-R1S) |
100 mm (weißes Papier:
300 x 300 mm) |
300 mm (weißes Papier:
300 x 300 mm) |
700 mm (weißes Papier:
300 x 300 mm) |
|
Spotdurchmesser (Referenzwert) |
— |
35 ´ 40 mm Schaltabstand 100 mm |
40 ´ 45 mm Schaltabstand 300 mm |
90 ´ 120 mm Schaltabstand 700 mm |
|
| Standard-Sensorobjekt |
Undurchsichtig:
7 mm Durchmessermin. |
Undurchsichtig:
75 mm Durchmessermin. |
— |
|
|
| Differenzialweg |
— |
20 % max. |
|
|
|
| Richtungswinkel |
2° min. |
— |
|
|
|
| Lichtquelle (Wellenlänge) |
Rote LED (624 nm) |
|
|
|
|
| Versorgungsspannung |
10 bis 30 VDC (einschließlich Spannungswelligkeit von max. 10 % (pp)) |
|
|
|
|
|
Aktueller Verbrauch |
40mA max. (Emitter 25 mA
max. Empfänger 15 mA max.) |
25 mA max. |
|
|
|
| Steuerausgang |
NPN/PNP (offener Kollektor)
Laststrom: 100 mA max. (Restspannung: 2 V max.), Lastversorgungsspannung: 30 VDC max. |
|
|
|
|
| Betriebsmodus |
Hell-EIN/Dunkel-EIN wählbar durch Verkabelung |
|
|
|
|
|
Indikator |
Betriebsanzeige (orange) Stabilitätsanzeige (grün)
Betriebsanzeige (grün): nur Sender oder Einweglichtschranke |
|
|
|
|
| Schutzschaltungen |
Verpolungsschutz der Stromversorgung, Kurzschlussschutz am Ausgang und Verpolungsschutz am Ausgang |
|
|
|
|
| Ansprechzeit |
0,5 ms |
|
|
|
|
| Empfindlichkeitseinstellung |
Ein-Dreh-Einsteller |
|
|
|
|
| Umgebungsbeleuchtung (Empfängerseite) |
Glühlampe: 3.000 lx max./ Sonnenlicht: 10.000 lx max. |
|
|
|
|
| Umgebungstemperaturbereich |
Betrieb: -25 bis 55 °C/Lagerung: -40 bis 70 °C (ohne Vereisung oder Kondensation) |
|
|
|
|
| Umgebungsfeuchtigkeitsbereich |
Betrieb: 35 bis 85 %/ Lagerung: 35 bis 95 % (ohne Kondensation) |
|
|
|
|
| Isolationswiderstand |
20 MΩ min. bei 500 VDC |
|
|
|
|
| Spannungsfestigkeit |
1.000 VAC bei 50/60 Hz für 1 Minute. zwischen stromführenden Teilen und Gehäuse |
|
|
|
|
| Vibrationsfestigkeit |
Zerstörung: 10 bis 55 Hz, 1,5 mm Doppelamplitude für jeweils 2 Stunden in X-, Y- und Z-Richtung |
|
|
|
|
| Stoßfestigkeit |
Zerstörung: 500 m/s2 jeweils dreimal in X-, Y- und Z-Richtung |
|
|
|
|
| Schutzgrad |
IEC: IP67, DIN 40050-9: IP69K * |
|
|
|
|
|
Vorverdrahtetes Kabel (2M) |
E3RA:
Ca. 110 g/ Ca. 50 g bzw. E3RB: Ca. 175 g/ Ca. 65 g bzw |
E3RA: Ca. 60 g/ca. 50 g, E3RB: Ca. 95 g/ca. 65 g |
|
|
|
|
Stecker |
E3RA:
Ca. 30 g/ Ca. 10 g bzw. E3RB: Ca. 85 g/ Ca. 20 g bzw |
E3RA: Ca. 20 g/ca. 10 g, E3RB: Ca. 50 g/ca. 20 g |
|
|
|
| Fall |
E3RA: ABS, E3RB: Nickel-Messing |
|
|
|
|
| Objektiv und Display |
PMMA |
|
|
|
|
| Einsteller |
POM |
|
|
|
|
| Nuss |
E3RA: POM, E3RB: Nickel-Messing |
|
|
|
|
| Zubehör |
Anleitungsblatt M18-Muttern (4 Stück) |
Anleitungsblatt M18-Muttern (2 Stück) |
|
|
|
