| Artikel |
DC 2-Wire-Modelle |
DC 3-Wire-Modelle |
|
|
|
|
| Modell |
E2ec-cr8d @ |
E2ec-c1r5d @ |
E2ec-c3d @ |
E2ec-x4d @ |

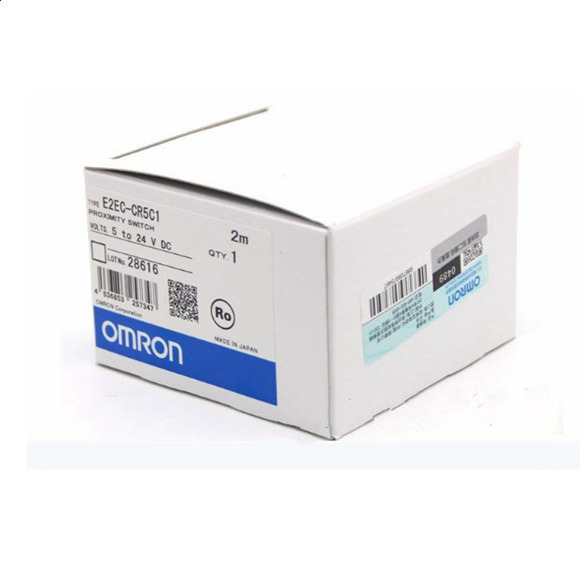

E2EC-CR5C1 |
E2EC-C2R5C1 |
| Erfassungsabstand |
0,8 mm ± 15% |
1,5 mm ± 10% |
3 mm ± 10% |
4 mm ± 10% |
0,5 mm ± 15% |
2,5 mm ± 10% |
| Abstand setzen |
0 bis 0,56 mm |
0 bis 1,05 mm |
0 bis 2,1 mm |
0 bis 2,8 mm |
0 bis 0,3 mm |
0 bis 1,7 mm |
| Differentialreisen |
10% max. von Erfassungsentfernung |
|
|
|
|
|
| Nachweisbares Objekt |
Eisen Metall (der Erfassungsabstand nimmt mit Nichteisenmetall ab. Siehe technische Daten auf Seite 3.) |
|
|
|
|
|
| Standard -Erfassungsobjekt |
Eisen, 5 ´ 5 ´ 1 mm |
Eisen, 8 ´ 8 ´ 1 mm |
Eisen,
12 ´ 12 ´ 1 mm |
Eisen, 5 ´ 5 ´ 1 mm |
Eisen, 8 ´ 8 ´ 1 mm |
|
| Antwortfrequenz
*1 |
1,5 kHz |
1 kHz |
|
|
|
|
| Stromversorgungsspannung (Betriebsspannungsbereich) |
12 bis 24 VDC (10 bis 30 VDC), Ripple (PP): 10% max. |
5 bis 24 VDC (4,75 bis 30 VDC),
Ripple (PP): 10% max. |
|
|
|
|
| Aktueller Verbrauch |
- |
10 Ma Max. |
|
|
|
|
| Leckstrom |
0,8 Ma Max. |
- |
|
|
|
|
|
Laststrom |
5 bis 100 mA |
NPN Open-Collector-Ausgang, 100 ma max. (30 VDC Max.) |
|
|
|
|
| Restspannung |
3 V Max. (Laststrom: 100 mA, Kabellänge: 2 m) |
1 V Max. (Laststrom: 100 mA, Kabellänge: 2 m) |
|
|
|
|
| Indikatoren |
D1 -Modelle: Betriebsindikator (rot), Einstellungsindikator (grün) D2 -Modelle: Betriebsindikator (rot) |
Erkennungsanzeige (rot) |
|
|
|
|
| Betriebsmodus (mit Annäherung an das Erfassungsobjekt) |
D1 -Modelle: Keine D2 -Modelle: NC
finden Sie in den Timing -Diagrammen unter E/A -Schaltplänen auf Seite 5 auf Seite 5. Weitere Informationen |
NEIN
finden Sie in den Timing -Diagrammen unter E/A -Schaltplänen auf Seite 5 auf Seite 5. Weitere Informationen |
|
|
|
|
| Schutzschaltungen |
Last kurzer Kreisschutz, Surge Suppressor |
Surge Suppressor |
|
|
|
|
| Umgebungstemperaturbereich |
Betrieb/Speicherung: -25 bis 70 ° C (ohne Vereisung oder Kondensation)*2 |
|
|
|
|
|
| Umgebungsfeuchtigkeit |
Betrieb/Speicherung: 35% bis 95% (ohne Kondensation) |
|
|
|
|
|
| Temperatureinfluss |
± 20% max. Erfassungsabstand bei 23 ° C im Temperaturbereich von -25 bis 70 ° C |
|
|
|
|
|
|
Spannungseinfluss |
± 2,5% max. des Erfassungsabstands bei Nennspannung in der Nennspannung ± 15% Bereich |
± 5% max. Erfassungsabstand im Nennspannungsbereich im Spannungsbereich von 4,75 bis 30 V. |
|
|
|
|
| Isolationsresistenz |
50 Mω min. (bei 500 VDC) zwischen Stromversorgerteilen und Fall |
|
|
|
|
|
| Dielektrische Stärke |
1.000 VAC für 1 min zwischen aktuellen Teilen und Fall |
500 VAC für 1 min zwischen aktuellen Trageteilen und Fall |
|
|
|
|
| Vibrationswiderstand |
Zerstörung: 10 bis 55 Hz, 1,5 mm Doppelamplitude für jeweils 2 Stunden in x, y und z Richtungen |
|
|
|
|
|
| Stoßwiderstand |
Zerstörung: 1.000 m/s2 10 -mal in x, y und z Richtungen |
Zerstörung: 500 m/s2 10 -mal in x, y und z Anweisungen |
|
|
|
|
| Schutzgrad |
IEC 60529 IP67,
Inhouse-Standards: ölresistent (nur für Sensorkopf) |
IEC 60529 IP64 |
|
|
|
|
| Verbindungsmethode |
Vorverdrahtungsmodelle (Standardkabellänge: 2 m) |
|
|
|
|
|
| Gewicht (verpackter Zustand) |
Ca. 45 g |
|
|
|
|
|
