| Μοντέλο |
FW-V20 |
FW-V20P |
FW-V25 |
FW-V25P |
| Τύπος |
NPN |
PNP |
NPN |
PNP |
| Εκτίμηση
Τάση ισχύος |
24 VDC, κυματισμός (PP): 10% ή λιγότερο |
|
|
|
|
Κανονικός |
1680 mW (70 mA) ή λιγότερο*1 |
|
|
|
| Εξοικονόμηση ενέργειας |
1370 mW (57 mA) ή λιγότερο*1 |
|
|
|
| Κανονικός |
2640 mW (110 mA) ή λιγότερο*1 |
|
|
|
| Εξοικονόμηση ενέργειας |
2330 mW (97 mA) ή λιγότερο*1 |
|
|
|
| Εμφάνιση ισχύος |
Οθόνη διπλής σειράς με υπογεγραμμένο 3ψήφιο LED 7 τμημάτων (ύψος χαρακτήρων: άνω χαρακτήρες: 8 mm 0,32″, κόκκινο, κάτω χαρακτήρες: 5,7 mm 0,22″, πράσινο),
κύκλος ενημέρωσης οθόνης: 10 φορές/δευτ. (5 φορές/δευτ. κατά τον μέσο όρο της οθόνης) |
|
|
|
| Ενδείξεις κατάστασης λειτουργίας |
Κόκκινη λυχνία LED × 2 (αντιστοιχεί στην έξοδο ελέγχου 1 και στην έξοδο ελέγχου 2), πράσινη λυχνία LED × 2 (ενδείξεις καναλιών εμφάνισης) |
|
|
|
| Λειτουργία πρόληψης φλυαρίας |

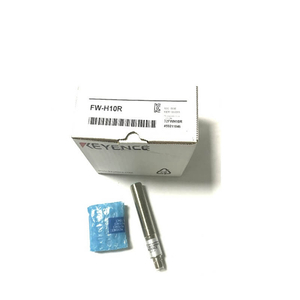

Off, 0,5, 1, 2, 5, 10 s με δυνατότητα επιλογής (Όταν το FW-H10R είναι συνδεδεμένο, αυτό μπορεί να επιλεγεί μεταξύ απενεργοποίησης, 1, 2, 5 και 10 s.) |
|
|
|
| Είσοδος τράπεζας/εξωτερικής βάρδιας |
Είσοδος χωρίς τάση (με επαφές, χωρίς επαφές), χρόνος εισόδου: 25 ms ή περισσότερο (με δυνατότητα εναλλαγής με αναλογική έξοδο) |
|
|
|
| Έλεγχος εξόδου |
Μέγιστη έξοδος ανοιχτού συλλέκτη NPN: 100 mA (40 V ή λιγότερο),
υπολειπόμενη τάση: 1 V ή λιγότερο, 2 έξοδοι (NO/NC με δυνατότητα μεταγωγής) |
Μέγιστη έξοδος ανοιχτού συλλέκτη PNP: 100 mA (30 V ή λιγότερο),
υπολειπόμενη τάση: 1 V ή λιγότερο, 2 έξοδοι (NO/NC με δυνατότητα μεταγωγής) |
Μέγιστη έξοδος ανοιχτού συλλέκτη NPN: 100 mA (40 V ή λιγότερο),
υπολειπόμενη τάση: 1 V ή λιγότερο, 2 έξοδοι (NO/NC με δυνατότητα μεταγωγής) |
Μέγιστη έξοδος ανοιχτού συλλέκτη PNP: 100 mA (30 V ή λιγότερο),
υπολειπόμενη τάση: 1 V ή λιγότερο, 2 έξοδοι (NO/NC με δυνατότητα μεταγωγής) |
| Κύκλωμα προστασίας |
Προστασία αντίστροφης πολικότητας, προστασία υπερέντασης, απορρόφηση υπερτάσεων |
|
|
|
| Αναλογική έξοδος |
4 έως 20 mA, μέγιστη αντίσταση φορτίου: 260 Ω (Είσοδος τράπεζας/εξωτερική μετατόπιση/αναλογική έξοδος με δυνατότητα επιλογής) |
|
|
|
| Θερμοκρασία περιβάλλοντος |
-10 έως +55 °C 14 έως 131 °F (Χωρίς πάγωμα) |
|
|
|
| Σχετική υγρασία |
35 έως 85 % RH (Χωρίς συμπύκνωση) |
|
|
|
| Αντοχή σε κραδασμούς |
10 έως 55 Hz, Διπλό πλάτος 1,5 mm 0,06″, 2 ώρες σε καθένα από τους άξονες X, Y και Z |
|
|
|
| Υλικό |
Κύρια μονάδα και κάλυμμα: πολυανθρακικό, επάνω κλειδιά: ελαστομερές |
|
|
|
| Αξεσουάρ |
Βάση στήριξης, καλώδιο τροφοδοσίας, εγχειρίδιο οδηγιών |
Βάση στήριξης πάνελ, Προστατευτικό μπροστινό κάλυμμα, Καλώδιο τροφοδοσίας, Εγχειρίδιο οδηγιών |
|
|
| Βάρος |
Περίπου 85 g (Συμπεριλαμβανομένου ενός καλωδίου τροφοδοσίας 6,6′ 2-m) |
|
|
|
