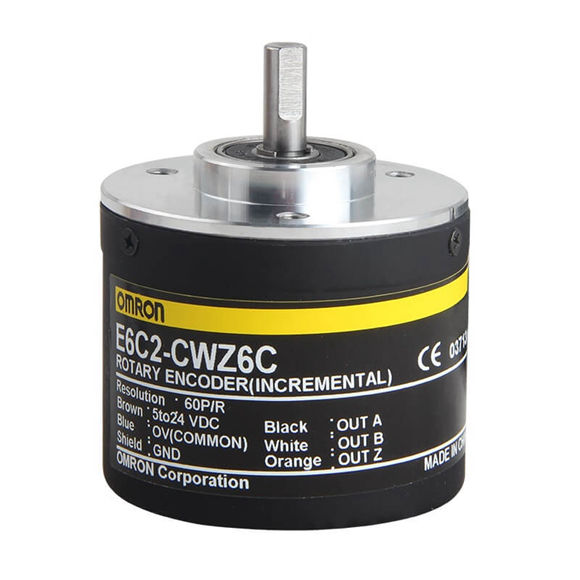

| Μοντέλο |
E6C2-CWZ6C |
E6C2-CWZ5B |
E6C2-CWZ3E |
E6C2-CWZ1X |
| Τάση τροφοδοσίας |
5 VDC -5% έως
24 VDC +15%,
κυματισμός (pp): 5% μέγ. |
12 VDC -10% έως
24 VDC +15%,
κυματισμός (pp): 5% μέγ. |
5 VDC -5% έως
12 VDC +10%,
κυματισμός (pp): 5% μέγ. |
5 VDC ±5%,
κυματισμός (pp): 5% μέγ. |
Τρέχουσα
κατανάλωση *1 |
80 mA μέγ. |
100 mA μέγ. |
160 mA μέγ. |
|
Ανάλυση
(παλμοί/περιστροφή) |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360,
400, 500, 600, 720,
800, 1.000, 1.024,
1.200, 1.500,
1.500. |
100, 200, 360, 500,
600, 1.000, 2.000 |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500
, 600, 720, 800, 1.000, 1.024, 1.200, 1.500
, 1.500. |
|
| Φάσεις εξόδου |
Φάσεις Α, Β και Ζ |
|
|
|
| Διαμόρφωση εξόδου |
ανοιχτού συλλέκτη NPN
Έξοδος |
ανοιχτού συλλέκτη PNP
Έξοδος |
Έξοδος τάσης (
Έξοδος NPN) |
Έξοδος προγράμματος οδήγησης γραμμής *2 |
| Χωρητικότητα εξόδου |
Εφαρμοσμένη τάση: 30
VDC max.
Ρεύμα νεροχύτη: 35 mA
μέγ.
Υπολειπόμενη τάση: 0,4
V μέγ.
(σε ρεύμα νεροχύτη 35
mA) |
Εφαρμοσμένη τάση: 30
VDC max.
Ρεύμα πηγής: 35
mA μέγ.
Υπολειπόμενη τάση: 0,4
V μέγ.
(σε ρεύμα πηγής
35 mA) |
Αντίσταση εξόδου: 2
kΩ
Ρεύμα εξόδου: 20 mA
μέγ.
Υπολειπόμενη τάση: 0,4 V
μέγ.
(σε ρεύμα νεροχύτη 20
mA) |
Ισοδύναμο AM26LS31
Τάση εξόδου:
Υψηλό επίπεδο: Io = -20 mA
Χαμηλό επίπεδο: Is = 20 mA
Τάση εξόδου:
Vo = 2,5 V min.
Vs = 0,5 V μέγ. |
Μέγιστη
συχνότητα απόκρισης *3 |
100 kHz |
50 kHz |
100 kHz |
|
Διαφορά φάσης
μεταξύ εξόδων |
90°±45° μεταξύ Α και Β (1/4 Τ ± 1/8 Τ) |
|
|
|
Χρόνοι ανόδου και πτώσης
της παραγωγής |
1 μs μέγ. (
εξόδου ελέγχου : 5 V,
Τάση
αντίσταση φορτίου: 1 kΩ,
Μήκος καλωδίου: 2 m) |
1 μs μέγ.
(Μήκος καλωδίου: 2 m, Ρεύμα νεροχύτη: 10 mA) |
0,1 μs μέγ.
(Μήκος καλωδίου: 2 m,
Io = -20 mA, Is = 20
mA) |
|
| Ροπή εκκίνησης |
10 mNm μέγ. |
|
|
|
| Ροπή αδράνειας |
1×10-6 kgm2 μέγ. 3 × 10-7 kgm2 μέγ. σε 600 P/R μέγ. |
|
|
|
Μέγιστη
επιτρεπόμενη ταχύτητα |
6.000 r/min |
|
|
|
| Κυκλώματα προστασίας |
Προστασία αντίστροφης πολικότητας τροφοδοτικού, Προστασία από βραχυκύκλωμα φορτίου |
— |
|
|
θερμοκρασίας περιβάλλοντος
Εύρος |
Λειτουργία: -10 έως 70°C (χωρίς γλάσο), Αποθήκευση: -25 έως 85°C (χωρίς γλάσο) |
|
|
|
υγρασίας περιβάλλοντος
Εύρος |
Λειτουργία/Αποθήκευση: 35% έως 85% (χωρίς συμπύκνωση) |
|
|
|
| Αντοχή μόνωσης |
100 MΩ min. (στα 500 VDC) μεταξύ εξαρτημάτων που φέρουν ρεύμα και θήκης |
|
|
|
| Διηλεκτρική αντοχή |
500 VAC, 50/60 Hz για 1 λεπτό μεταξύ εξαρτημάτων που φέρουν ρεύμα και θήκης |
|
|
|
| Αντοχή σε κραδασμούς |
Καταστροφή: 10 έως 500 Hz, 150 m/s2 ή 2 mm διπλό πλάτος για 11 λεπτά 3 φορές το καθένα σε
κατευθύνσεις Χ, Υ και Ζ |
|
|
|
| Αντοχή κραδασμών |
Καταστροφή: 1.000 m/s2 3 φορές το καθένα σε κατευθύνσεις X, Y και Z |
|
|
|
| Βαθμός προστασίας |
IEC 60529 IP64, εσωτερικά πρότυπα: αδιάβροχο |
|
|
|

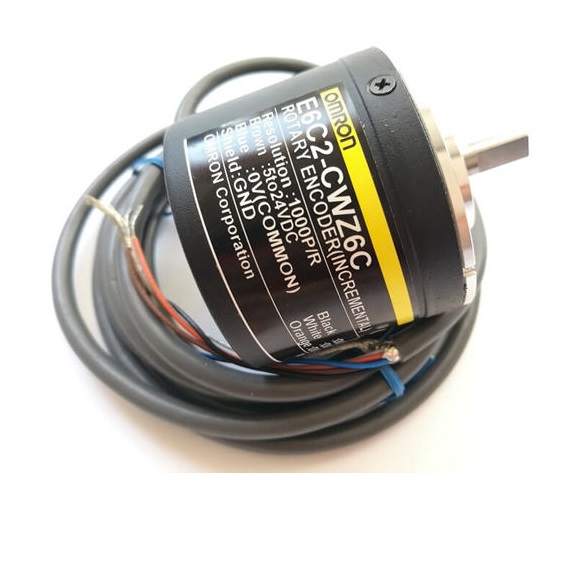

| Μέθοδος σύνδεσης |
Προκαλωδιωμένα μοντέλα (Τυπικό μήκος καλωδίου: 2 m) |
|
|
|
| Υλικό |
Θήκη: Κράμα ψευδαργύρου, Κύρια μονάδα: Αλουμίνιο, Άξονας: SUS420J2 |
|
|
|
Βάρος (
κατάσταση συσκευασίας) |
Περίπου 400 γρ |
|
|
|
| Αξεσουάρ |
Εγχειρίδιο οδηγιών
Σημείωση: Ο σύνδεσμος, το στήριγμα στερέωσης και το εξαγωνικό κλειδί πωλούνται χωριστά. |
|
|
|
