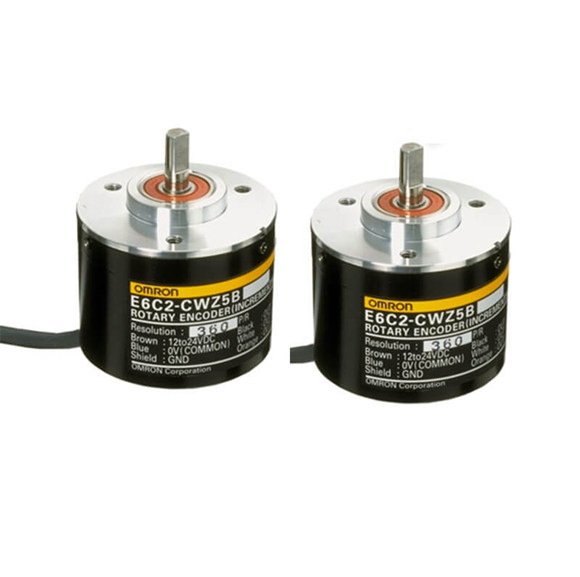

| Model |
E6C2-CWZ6C |
E6C2-CWZ5B |
E6C2-CWZ3E |
E6C2-CWZ1X |
| Voltan bekalan kuasa |
5 VDC -5% hingga
24 VDC +15%,
riak (pp): 5% maks. |
12 VDC -10% hingga
24 VDC +15%,
riak (pp): 5% maks. |
5 VDC -5% hingga
12 VDC +10%,
riak (pp): 5% maks. |
5 VDC ±5%,
riak (pp): 5% maks. |
Penggunaan semasa
*1 |
80 mA maks. |
100 mA maks. |
160 mA maks. |
|
Resolusi
(nadi/putaran) |
10, 20, 30, 40, 50, 60,
100, 200, 300,
360, 400, 500, 600,
720, 800, 1,000, 1,024
, 1,200, 1,500,
12,800 , |
100, 200, 360, 500,
600, 1,000, 2,000 |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360,
400, 500, 600, 720, 800, 1,000, 1,024, 1,200,
1,500, 12,800, |
|
| Fasa keluaran |
Fasa A, B dan Z |
|
|
|
| Konfigurasi output |
pengumpul terbuka NPN
Output |
pengumpul terbuka PNP
Keluaran |
Keluaran voltan (
output NPN) |
Output pemacu talian *2 |
| Kapasiti keluaran |
Voltan yang digunakan: 30
VDC maks.
Arus sink: 35 mA
maks.
Voltan baki: 0.4
V maks.
(pada arus sinki 35
mA) |
Voltan yang digunakan: 30
VDC maks.
Sumber semasa: 35
mA maks.
Voltan baki: 0.4
V maks.
(pada arus sumber
35 mA) |
Rintangan keluaran: 2
kΩ
Arus keluaran: 20 mA
maks.
Voltan baki: 0.4 V
maks.
(pada arus sinki 20
mA) |
bersamaan AM26LS31 :
Voltan keluaran
Tahap tinggi: Io = -20 mA
Tahap rendah: Is = 20 mA
Voltan keluaran:
Vo = 2.5 V min.
Vs = 0.5 V maks. |
Kekerapan tindak balas maksimum
*3 |
100 kHz |
50 kHz |
100 kHz |
|
Perbezaan fasa
antara output |
90°±45° antara A dan B (1/4 T ± 1/8 T) |
|
|
|
Masa naik dan turun
keluaran |
1 μs maks.
(Voltan keluaran kawalan
: 5 V,
Rintangan beban: 1 kΩ,
Panjang kabel: 2 m) |
1 μs maks.
(Panjang kabel: 2 m, Arus sink: 10 mA) |
0.1 μs maks.
(Panjang kabel: 2 m,
Io = -20 mA, Is = 20
mA) |
|
| Memulakan tork |
10 mNm maks. |
|
|
|
| Momen inersia |
1×10-6 kgm2 maks.; 3 × 10-7 kgm2 maks. pada 600 P/R maks. |
|
|
|
maksimum yang dibenarkan
Kelajuan |
6,000 r/min |
|
|
|
| Litar perlindungan |
Perlindungan kekutuban terbalik bekalan kuasa, Perlindungan litar pintas beban |
— |
|
|
suhu persekitaran
Julat |
Beroperasi: -10 hingga 70°C (tanpa aising), Penyimpanan: -25 hingga 85°C (tanpa aising) |
|
|
|
kelembapan persekitaran
Julat |
Pengendalian/Penyimpanan: 35% hingga 85% (tanpa pemeluwapan) |
|
|
|
| Rintangan penebat |
100 MΩ min. (pada 500 VDC) antara bahagian pembawa arus dan bekas |
|
|
|
| Kekuatan dielektrik |
500 VAC, 50/60 Hz selama 1 minit antara bahagian pembawa arus dan bekas |
|
|
|
| Rintangan getaran |
Pemusnahan: 10 hingga 500 Hz, 150 m/s2 atau amplitud berganda 2-mm selama 11 min 3 kali setiap satu dalam
arah X, Y dan Z |
|
|
|
| Rintangan kejutan |
Kemusnahan: 1,000 m/s2 3 kali setiap satu dalam arah X, Y dan Z |
|
|
|
| Darjah perlindungan |
IEC 60529 IP64, piawaian dalaman: kalis minyak |
|
|
|
| Kaedah sambungan |
Model Pra-wayar (Panjang kabel standard: 2 m) |
|
|
|
| bahan |
Sarung: Aloi zink, Unit utama: Aluminium, Aci: SUS420J2 |
|
|
|
Berat (
keadaan pembungkusan) |
lebih kurang 400 g |
|
|
|
| Aksesori |
Manual arahan
Nota: Gandingan, pendakap pelekap dan sepana kepala hex dijual secara berasingan. |
|
|
|
