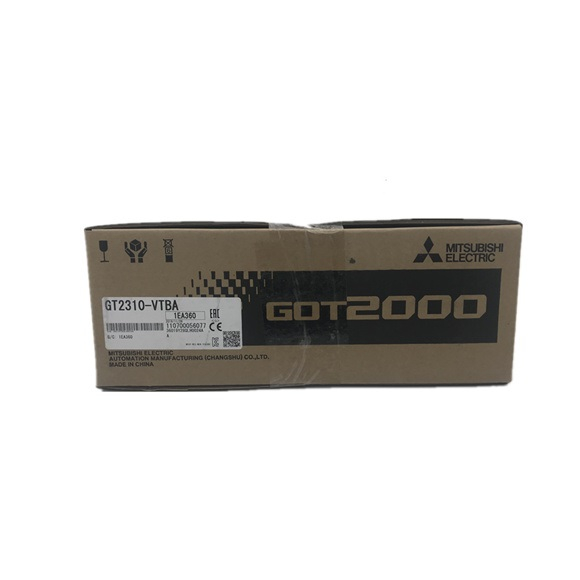

| HMI con pantalla táctil Mitsubishi de 10,4 ″ |
Número de modelo |
Tamaño de pantalla |
Resolución |
Tipo de pantalla |
Color del marco |
Fuente de alimentación |
Stk. Artículo |
| GT2310 |
GT2310-VTBA |
10,4″ |
VGA (640 x 480) |
Color TFT |
Negro |
100-240 VCA |
S |
| GT2310 |
GT2310-VTBD |
24 VCC |
S |
| GT2308 |
GT2308-VTBA |
8,4″ |
VGA (640 x 480) |
Negro |
100-240 VCA |
S |
| GT2308 |
GT2308-VTBD |
24 VCC |
S |
| HMI con pantalla táctil Mitsubishi de 10,4 ″ |
GT2310-VTBA |
GT2308-VTBA |
GT2310-VTBD |
GT2308-VTBD |
| Voltaje de la fuente de alimentación de entrada |
100 a 240 VCA (+10%, -15%) |
24 VCC (+25%, -20%) |
| Frecuencia de la fuente de alimentación de entrada |
50/60Hz ±5% |
– |
| Carga máxima |
18W o menos |
11W o menos |
16W o menos |
11W o menos |
| Ser único |
15W |
9W |
13W |
8W |
| Independiente con retroiluminación apagada |
8W |
6W |
7W |
6W |
| Corriente de irrupción |
40 A o menos (4 ms, temperatura ambiente 25 °C, carga máxima) |
40 A o menos (2 ms, temperatura ambiente 25 °C, carga máxima) |
| Tiempo de falla instantánea permitido |
Dentro de 20 ms (100 VCA o más) |
Dentro de 10 ms |
| Resistencia al ruido |
Voltaje de ruido 1500 Vp-p, ancho de ruido 1 μs mediante simulador de ruido con frecuencia de ruido de 25 a 60 Hz |
Voltaje de ruido 500 Vp-p, ancho de ruido 1 μs mediante simulador de ruido con frecuencia de ruido de 25 a 60 Hz |
| Tensión soportada |
1500 VCA durante 1 minuto entre el terminal de alimentación y tierra |
350 VCA durante 1 minuto entre el terminal de alimentación y tierra |
| Resistencia de aislamiento |
10 MΩ o más con un probador de resistencia de aislamiento (500 V CC entre el terminal de alimentación y tierra) |
| Tamaño de cable aplicable |
0,75 a 2 [mm²] |
| Terminal de abrazadera |
Terminales de abrazadera para tornillo M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A |
| Par de apriete (tornillos de terminales del bloque de terminales) |
0,5 a 0,8 [N·m] |
| HMI con pantalla táctil Mitsubishi de 10,4 ″ |
GT2310-VTBA • GT2310-VTBD |
GT2308-VTBA • GT2308-VTBD |
|
Tipo |
LCD TFT en color |
| Tamaño de pantalla |
10,4″ |
8,4″ |
| Resolución (puntos) |
640 x 480 VGA |
| Tamaño de la pantalla (ancho x alto) mm |
211,2 x 158,4 |
170,9 x 128,2 |
| Número de personajes |
Fuente estándar de 16 puntos: 40 caracteres. x 30 líneas (2 bytes); Fuente estándar de 12 puntos: 53 caracteres. x 40 líneas (2 bytes) |
| Colores de visualización |
65536 colores |
| Ajuste de intensidad |
Ajuste de 16 niveles |
| Tipo de retroiluminación |
LED (no reemplazable) |
| Vida (*4) |
Aprox. 50000 horas o más (el tiempo para que la intensidad de la visualización alcance el 50 % a una temperatura ambiente de 25 °C) |
| Tipo |
Película resistiva analógica |
| Tamaño de clave (puntos) |
Mínimo 2 x 2 puntos (por tecla) (*7) |
| Prensa simultánea |
No disponible (solo se puede presionar 1 punto) (*5) |
| Vida |
1 millón de veces o más (fuerza operativa 0,98 N o menos) |
| Color del panel |
Negro |
| Capacidad de memoria del usuario de memoria |
Memoria para almacenamiento (ROM): 9 MB, Memoria para funcionamiento (RAM): 9 MB |
| Vida (Nº de escritos) |
100.000 veces |
| Precisión del reloj interno |
±90 seg/mes (temperatura ambiente 25°C) |
| Salida del zumbador |
Tono único (tono, longitud del tono ajustable) |
| LED de encendido |
Color de emisión: 2 colores (azul, naranja) |
| Construcción protectora |
Frontal: IP67F (*6, *8) En panel de control: IP2X |
| Dimensiones externas (An x Al x Pr) mm |
303x218x56 |
241 x 194 x 56 |
| Recorte del panel (ancho x alto) mm |
289 x 200 |
227 x 176 |
| Peso (sin incluir soportes de montaje) |
1,9 kilogramos |
1,5 kilos |
| Paquete de software aplicable |
GT Works3 versión 1.100E o posterior |
