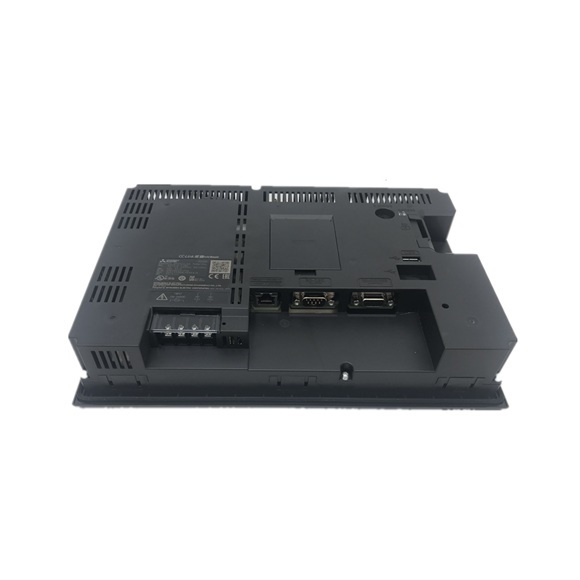

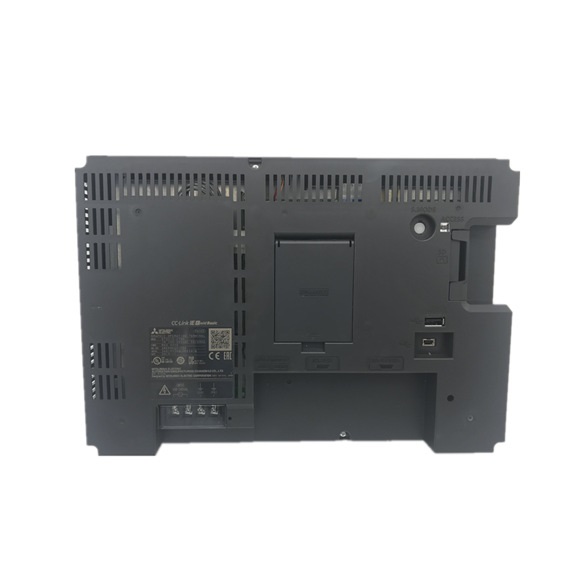

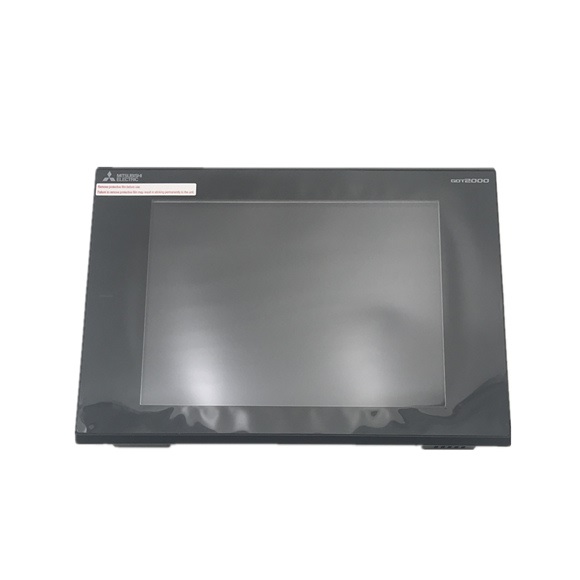

| IHMs com tela sensível ao toque Mitsubishi de 10,4″ |
Número do modelo |
Tamanho da tela |
Resolução |
Tipo de exibição |
Cor da moldura |
Fonte de energia |
Stk. Item |
| GT2310 |
GT2310-VTBA |
10,4″ |
VGA (640x480) |
Cor |
Preto |
100-240 VCA |
S |
| GT2310 |
GT2310-VTBD |
24V CC |
S |
| GT2308 |
GT2308-VTBA |
8,4″ |
VGA (640x480) |
Preto |
100-240 VCA |
S |
| GT2308 |
GT2308-VTBD |
24V CC |
S |
| IHMs com tela sensível ao toque Mitsubishi de 10,4″ |
GT2310-VTBA |
GT2308-VTBA |
GT2310-VTBD |
GT2308-VTBD |
| Tensão de alimentação de entrada |
100 a 240 VCA (+10%, -15%) |
24 VCC (+25%, -20%) |
| Frequência da fonte de alimentação de entrada |
50/60Hz ±5% |
– |
| Carga Máxima |
18W ou menos |
11W ou menos |
16W ou menos |
11W ou menos |
| Fique sozinho |
15W |
9W |
13W |
8W |
| Fique sozinho com a luz de fundo desligada |
8W |
6W |
7W |
6W |
| Corrente de irrupção |
40A ou menos (4ms, temperatura ambiente 25°C, carga máxima) |
40A ou menos (2ms, temperatura ambiente 25°C, carga máxima) |
| Tempo de falha instantânea permitido |
Dentro de 20ms (100VAC ou mais) |
Dentro de 10ms |
| Resistência ao ruído |
Tensão de ruído 1500Vp-p, largura de ruído 1μs por simulador de ruído com frequência de ruído de 25 a 60Hz |
Tensão de ruído 500Vp-p, largura de ruído 1μs por simulador de ruído com frequência de ruído de 25 a 60Hz |
| Suportar Tensão |
1500VAC por 1 minuto entre o terminal de alimentação e o terra |
350VAC por 1 minuto entre o terminal de alimentação e o terra |
| Resistência de Isolamento |
10MΩ ou superior com um testador de resistência de isolamento (500VDC entre o terminal da fonte de alimentação e o terra) |
| Tamanho do fio aplicável |
0,75 a 2 [mm²] |
| Terminal de braçadeira |
Terminais de fixação para parafuso M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A |
| Torque de aperto (parafusos do terminal do bloco de terminais) |
0,5 a 0,8 [N·m] |
| IHMs com tela sensível ao toque Mitsubishi de 10,4″ |
GT2310-VTBA • GT2310-VTBD |
GT2308-VTBA • GT2308-VTBD |
|
Tipo |
LCD colorido TFT |
| Tamanho da tela |
10,4″ |
8,4″ |
| Resolução (pontos) |
640 x 480 VGA |
| Tamanho da tela (L x A) mm |
211,2 x 158,4 |
170,9 x 128,2 |
| Número de caracteres |
Fonte padrão de 16 pontos: 40 caracteres. x 30 linhas (2 bytes); Fonte padrão de 12 pontos: 53 caracteres. x 40 linhas (2 bytes) |
| Exibir cores |
65536 cores |
| Ajuste de intensidade |
Ajuste de 16 níveis |
| Tipo de luz de fundo |
LED (não substituível) |
| Vida (*4) |
Aprox. 50.000 horas ou mais (o tempo para a intensidade da exibição atinge 50% em temperatura ambiente de 25°C) |
| Tipo |
Filme resistivo analógico |
| Tamanho da chave (pontos) |
Mínimo 2 x 2 pontos (por tecla) (*7) |
| Imprensa Simultânea |
Não disponível (apenas 1 ponto pode ser pressionado) (*5) |
| Vida |
1 milhão de vezes ou mais (força operacional 0,98N ou menos) |
| Cor do painel |
Preto |
| Memória Capacidade de memória do usuário |
Memória para armazenamento (ROM): 9MB, Memória para operação (RAM): 9MB |
| Vida (Nº de Escritos) |
100.000 vezes |
| Precisão do relógio interno |
±90 seg/mês (temperatura ambiente 25°C) |
| Saída de campainha |
Tom único (tom, comprimento do tom ajustável) |
| LED de energia |
Cor de emissão: 2 cores (azul, laranja) |
| Construção Protetora |
Frontal: IP67F (*6, *8) No painel de controle: IP2X |
| Dimensões Externas (L x A x P) mm |
303x218x56 |
241x194x56 |
| Recorte do painel (L x A) mm |
289 x 200 |
227x176 |
| Peso (excluindo suportes de montagem) |
1,9kg |
1,5kg |
| Pacote de software aplicável |
GT Works3 versão 1.100E ou posterior |
