| Modelo |

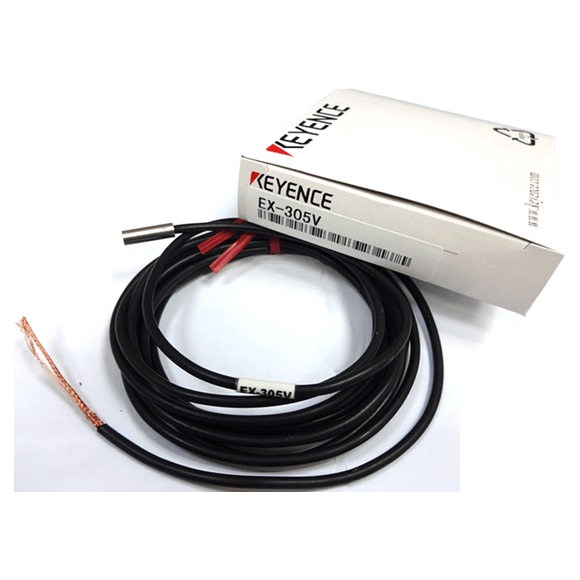

Ex-305V*1 |
Ex-110V*1 |

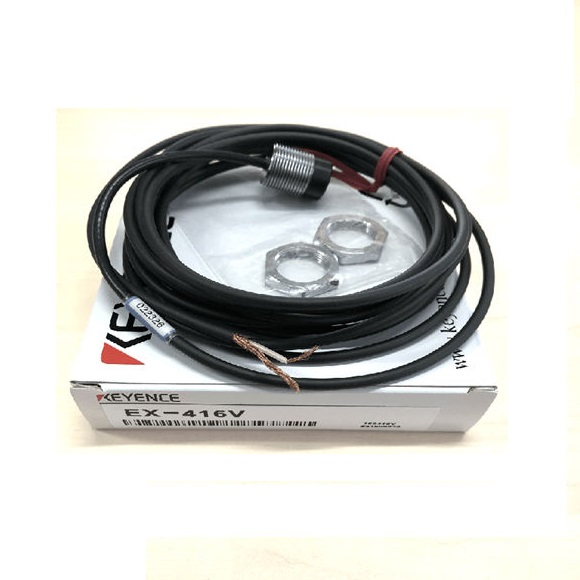

Ex-416v*1 |
Ex-422v*1 |
Ex-614v*1 |
| Tipo |
Cabeza sensor |
|
|
|
|
| Unidad de amplificador |
EX-V01 (P) |
EX-V02 (P) |
EX-V05 (P) |
EX-V10 (P) |
EX-V64 (P) |
| Forma |
Ø5.4 x 18 mm Ø0.21 ″ x 0.71 ″ cilíndrico |
M10 x 18 mm 0.71 ″ roscado |
Ø14.5 x 20 mm Ø0.57 ″ x 0.79 ″ cilíndrico, roscado |
Ø22 x 35 mm Ø0.87 ″ x 1.38 ″ cilíndrico, roscado |
14 x 30 x 4.8 mm 0.55 ″ x 1.18 ″ x 0.19 ″ perfil delgado |
| Rango de medición |
0 a 1 mm 0.04 ″ |
0 a 2 mm 0.08 ″ |
0 a 5 mm 0.20 ″ |
0 a 10 mm0 ″ a 0.394 ″ |
0 a 4 mm 0.16 ″ |
| Gama de visualización |
-19,999 a +19,999 |
|
|
|
|
| Linealidad |
± 0.3% de FS |
|
|
|
|
Resolución (No. de
mediciones de promedio: 64) |
0.4 µm 0.02 mli |
1 µm 0.04 mil |
2 µm 0.08 mil |
1 µm 0.04 mil |
|
| Tasa de muestreo |
40,000 muestras Max./sec. *2 |
|
|
|
|
| Velocidad de visualización |
20 veces/seg. |
|
|
|
|
| Mostrar alimentación |
LED de 7 segmentos de 2 colores |
|
|
|
|
| Alarma de rango |
± FFFF se muestra. |
|
|
|
|
| Salida de control |
NPN abre-colector o contacto sin voltaje (entrada de sincronización, entrada de reinicio, entrada automática de cero, entrada de salida de comparación de comparación, entrada sincrónica, entrada de configuración externa) |
|
|
|
|
|
Método de configuración |
Configuración de 2 niveles superior/inferior Patrones x 4 (seleccionables) |
|
|
|
|
| Señal |
|
- |
|
|
|
| Tiempo de respuesta |
0.075 ms (a velocidad máxima) |
|
|
|
|
| Tiempo de retardo |
60 ms (encendido/apagado seleccionable) |
|
|
|
|
| Salida estroboscópica |
NPN: 100 mA Max. (40 V máx.), Voltaje residual: 1 V máx. (NO) |
|
|
|
|
|
Voltaje de salida |
± 5V |
|
|
|
|
| Impedancia |
100 Ω |
|
|
|
|
| Tiempo de respuesta |
0.075 ms (a velocidad máxima) |
|
|
|
|
| Características de la temperatura |
0.07% de FS/° C *3 |
|
|
|
|
| Funciones principales |
FLL, filtro digital, automático cero, compensación, cálculo, modo de medición (15 tipos), memoria de valor de juicio (4 conjuntos), cambio de punto decimal, cambio de dígitos, visualización de varios errores, etc. |
|
|
|
|
|
Voltaje de potencia |
24 VDC ± 10 %, Ripple (PP) 10 % o menos |
|
|
|
|
| Consumo actual |
240 Ma o menos |
|
|
|
|
| Resistencia ambiental
Temperatura ambiente |
-10 a +60 ° C 14 a 140 ° F (sin congelación) |
|
|
|
|
| Humedad relativa |
35 a 85 % HR (sin condensación) |
|
|
|
|
| Resistencia a la vibración |
10 a 55 Hz, doble amplitud 1.5 mm 0.06 ″, 2 horas en cada una de las instrucciones X, Y y Z |
|
|
|
|
| Peso |
Aprox. 45 g (incluyendo cable de 3 m 9.8 ') |
Aprox. 55 g (incluyendo cable de 3 m 9.8 ') |
Aprox. 75 g (incluyendo cable de 3 m 9.8 ') |
Aprox. 200 g (incluyendo cable de 3 m 9.8 ') |
Aprox. 60 g (incluyendo cable de 3 m 9.8 ') |
