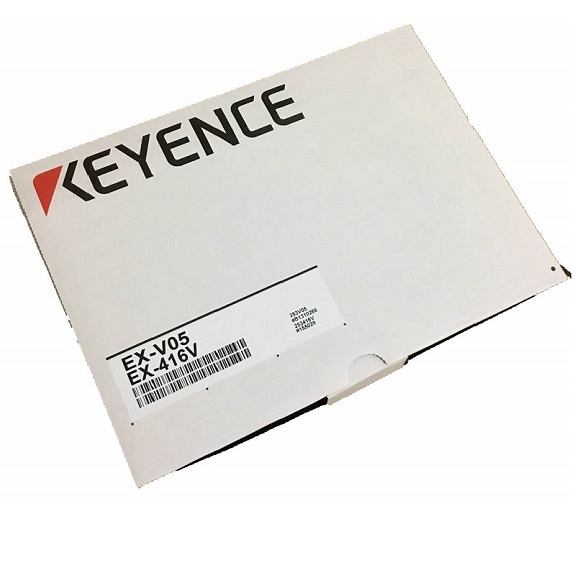

| דֶגֶם |
Ex-305V*1 |
EX-110V*1 |
Ex-416V*1 |
EX-422V*1 |
EX-614V*1 |
| סוּג |
ראש חיישן |
|
|
|
|
| יחידת מגבר |
Ex-V01 (P) |
Ex-V02 (P) |
Ex-V05 (P) |
Ex-V10 (P) |
Ex-V64 (P) |
| צוּרָה |
Ø5.4 x 18 מ'מ Ø0.21 ″ x 0.71 ″ גליל |
M10 x 18 מ'מ 0.71 ″ הברגה |
Ø14.5 x 20 מ'מ Ø0.57 ″ x 0.79 ″ גלילי, הברגה |
Ø22 x 35 מ'מ Ø0.87 ″ x 1.38 ″ גלילי, הברגה |
14 x 30 x 4.8 מ'מ 0.55 ″ x 1.18 ″ x 0.19 ″ פרופיל דק |
| טווח מדידה |
0 עד 1 מ'מ 0.04 ″ |
0 עד 2 מ'מ 0.08 ″ |
0 עד 5 מ'מ 0.20 ″ |
0 עד 10 mm0 ″ עד 0.394 ″ |
0 עד 4 מ'מ 0.16 ″ |
| טווח תצוגה |
-19,999 עד +19,999 |
|
|
|
|
| לינאריות |
± 0.3% מ- FS |
|
|
|
|
רזולוציה (מספר
מדידות ממוצעות: 64) |
0.4 מיקרומטר 0.02 מילי |
1 מיקרומטר 0.04 מיל |
2 מיקרומטר 0.08 מיל |
1 מיקרומטר 0.04 מיל |
|
| קצב דגימה |
40,000 דגימות מקסימום/שניות. *2 |
|
|
|
|
| מהירות תצוגה |
20 פעמים/שניות. |
|
|
|
|
| כוח תצוגה |
LED בן 7 צבעים עם 2 צבעים |
|
|
|
|
| אזעקת טווח יתר |
± FFFF מוצג. |
|
|
|
|
| פלט שליטה |
איסוף פתוח NPN או איש קשר ללא מתח (קלט תזמון, קלט איפוס, קלט אוטומטי-אפס, פלט משווה השבת קלט, קלט סינכרוני, קלט הגדרה חיצונית) |
|
|
|
|
|
שיטת הגדרה |
הגדרה עליונה/תחתונה של 2 דרגות x 4 דפוסים (ניתן לבחירה) |
|
|
|
|
| אוֹת |
|
- |
|
|
|
| זמן תגובה |
0.075 ms (במהירות מקסימאלית) |
|
|
|
|
| זמן מחוץ לעומס |
60 ms (הפעלה/כיבוי ניתן לבחירה) |
|
|
|
|
| פלט סטרוב |
NPN: 100 MA MAX. (40 וולט מקסימום), מתח שיורי: 1 וולט מקסימום. (לֹא) |
|
|
|
|
|
מתח יציאה |
± 5V |
|
|
|
|
| עַכָּבָּה |
100 Ω |
|
|
|
|
| זמן תגובה |
0.075 ms (במהירות מקסימאלית) |
|
|
|
|
| מאפייני טמפרטורה |
0.07% מ- FS/° C *3 |
|
|
|
|
| פונקציות עיקריות |
FLL, פילטר דיגיטלי, אפס אוטומטי, קיזוז, חישוב, מצב מדידה (15 סוגים), זיכרון ערך שיפוט (4 קבוצות), משמרת נקודה עשרונית, תצוגה של שינוי ספרות, תצוגה של שגיאות שונות וכו '. |
|
|
|
|
|
מתח כוח |
24 VDC ± 10 %, Ripple (PP) 10 % או פחות |
|
|
|
|
| הצריכה הנוכחית |
240 מא או פחות |
|
|
|
|
| התנגדות סביבתית
טמפרטורת הסביבה |
-10 עד +60 מעלות צלזיוס 14 עד 140 מעלות צלזיוס (ללא הקפאה) |
|
|
|
|
| לחות יחסית |
35 עד 85 % RH (ללא עיבוי) |
|
|
|
|
| התנגדות רטט |
10 עד 55 הרץ, משרעת כפולה 1.5 מ'מ 0.06 ″, שעתיים בכל אחת מהוראות X, Y ו- Z |
|
|
|
|
| מִשׁקָל |
בערך 45 גרם (כולל כבל 3-M 9.8 ′) |
בערך 55 גרם (כולל כבל 3-M 9.8 ′) |
בערך 75 גרם (כולל כבל 3-M 9.8 ′) |
בערך 200 גרם (כולל כבל 3-M 9.8 ′) |
בערך 60 גרם (כולל כבל 3-M 9.8 ′) |
