| Spetsifikatsioonid |

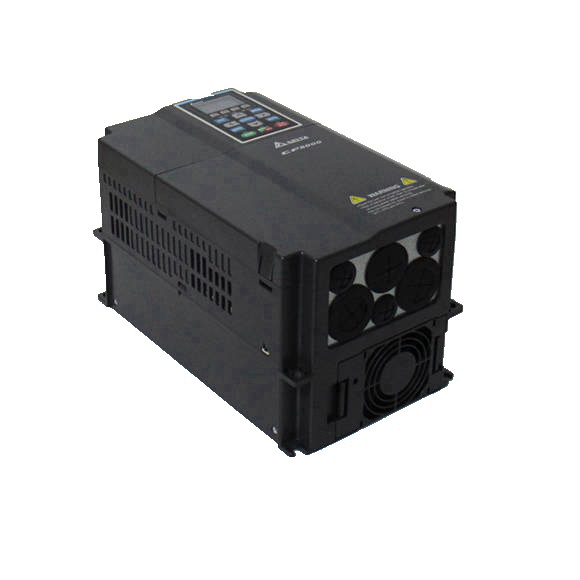

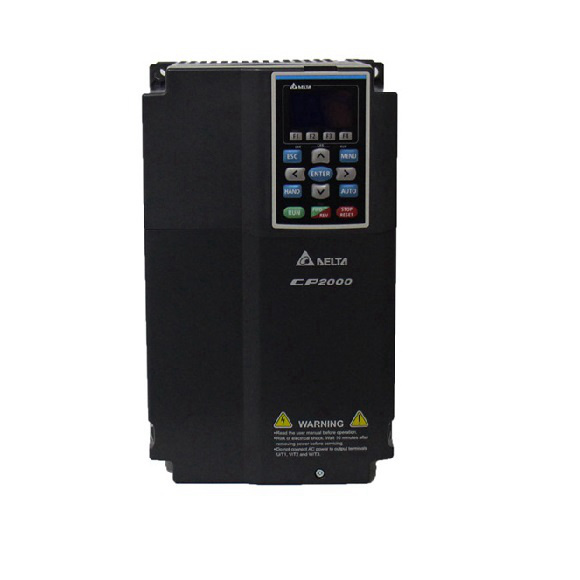

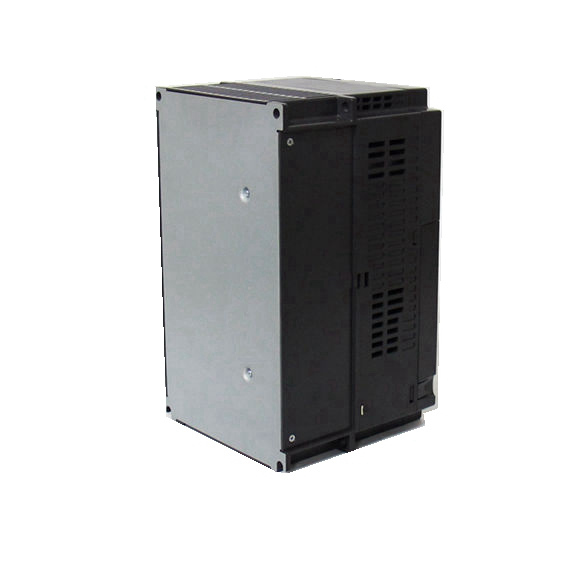

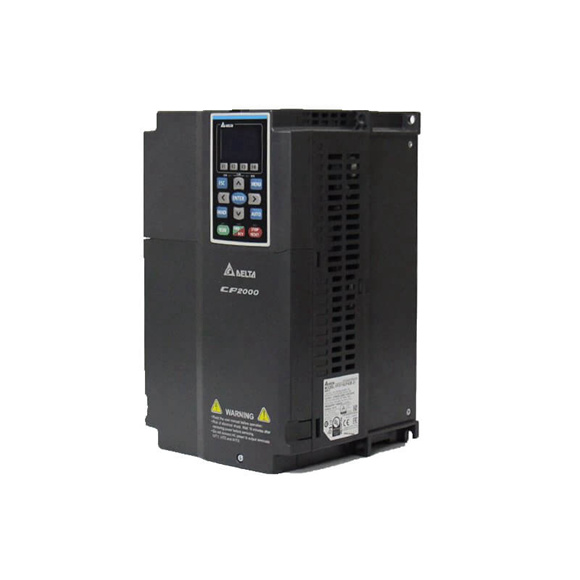

Delta muundurid CP2000 seeria |
|
|
|
|
| Juhtimismeetod |
Impulsi laius moduleeritud (PWM) |
|
|
|
|
| Juhtimisrežiim |
230 V / 460 V mudel: 1: V / F (V / F juhtimine), 2: SVC (andurivaba vektori juhtimine), 3: pm (püsiv magnetmootor)
575 V / 690 V mudel: 1: V / F ， 2: SVC |
|
|
|
|
| Alustav pöördemoment |
Ulatuda kuni 150% või rohkem kui 0,5 Hz |
|
|
|
|
| V / f kõver |
4 punkti reguleeritav V / F kõver ja ruudu kõver |
|
|
|
|
| Kiiruse reageerimise võime |
5 Hz |
|
|
|
|
| Pöördemomendi piir |
Kerge kohustus: Max. 130% pöördemomendi vool; Tavaline kohustus: max. 160% pöördemomendi vool |
|
|
|
|
| Pöördemomendi täpsus |
± 5% |
|
|
|
|
| Max. Väljundsagedus (Hz) |
230 V mudel: 599,00 (55 kW ja rohkem: 400.00) 460 V mudel: 599,00 (90 kW ja rohkem: 400.00)
575 V / 690 V mudel: 599.00 |
|
|
|
|
| Sageduse väljundi täpsus |
Digitaalne käsk: ± 0,01%, -10 ° C ~ +40 ° C, analoogkäsk: ± 0,1%, 25 ± 10 ° C |
|
|
|
|
| Väljundsageduse eraldusvõime |
Digitaalne käsk: 0,01 Hz; Analoogkäsk: max. Väljundsagedus x 0,03 / 60 Hz (± 11 bit) |
|
|
|
|
| Ülekoormuse tolerants |
Kerge tollimaksu: 120% nimivoolust 1 minutiks iga 5 minutilise töökoha jooksul: 120% nimivoolust 1 minutiks iga 5 minuti jooksul; 160% nimivoolust 3 sekundi jooksul iga 25 sekundi jooksul iga 25 sekundi jooksul |
|
|
|
|
| Sageduse seadistamise signaal |
0 ~ +10 V, 4 ~ 20 mA, 0 ~ 20 mA |
|
|
|
|
| Accel. / Ööb. Aeg |
0,00 ~ 600,00 / 0,0 ~ 6000,0 sekundit |
|
|
|
|
|
Peamine juhtimisfunktsioon |
Rike taaskäivitamine |
Pöördemomendi piir |
Libisemispidurdus |
Elama |
3-juhtmeline järjestus |
|
Peamine juhtimisfunktsioon |
Kiirotsing |
Parameetri koopia |
Sörkimissagedus |
Libisemine |
Pöördemomendi kompenseerimine |
|
Peamine juhtimisfunktsioon |
S-kõvera kiirendus / peatamine |
Energiasäästukontroll |
Accel / Deap. Ajav |
Sageduse ülemise / alumise määramise sätted |
Hetkeline jõu kaotuse sõit läbi |
|
Peamine juhtimisfunktsioon |
PID -juhtimine (unefunktsiooniga) |
Automaatne häälestamine (rotatsioon, statsionaarne) |
DC süstimispidurdus alguses / peatumisel |
Bacneti suhtlus |
17-astmeline kiirus (max.) |
|
Peamine juhtimisfunktsioon |
Ülemäärane tuvastamine |
ModBus Communication (RS-485 RJ45, maksimaalne 5,2 kbps) |
|
|
|
|
Ventilaatori juhtimine |
230 V mudel: mudel, mille spetsifikatsioon on kõrgem kui VFD185CP23 (kaasatud) on PWM -i juhtseadmed; mudel, mille spetsifikatsioon on madalam kui VFD150CP23 (ei ole kaasatud) on sisse / välja lüliti juhtimine.
460 V mudel: mudel, mille spetsifikatsioon on kõrgem kui VFD220CP43/4E (kaasas) on PWM -i juhtimine; Mudel, mille spetsifikatsioon on madalam kui VFD185CP43 / 4E (ei kuulu komplekti) on sisse / välja lüliti juht. 575 V / 690 V mudel: PWM -i juhtimine |
|
|
|
|
| Mootorikaitse |
Elektrooniline soojusrelee kaitse |
|
|
|
|
|
Ülevoolukaitse |
230 V / 460 V mudel: kerge töökohustus: ülevoolukaitse 200% -lise nimivoolu jaoks, tavaline kohustus: ülevoolukaitse 240% nimivoolu jaoks,
Praegune klamber (kerge tollimaks: 130 ~ 135%) ； (tavaline kohustus: 170 ~ 175%) 575 V / 690 V mudel: 225% -lise voolu ülevoolukaitse Praegune klamber (kerge tollimaksuga: umbes 128 ~ 141%) ； (tavaline kohustus: umbes 170 ~ 175%) |
|
|
|
|
| Ülepinge kaitse |
230 V mudel: draiv peatub, kui DCBUS -pinge ületab 410 V 460 V mudel: draiv peatub, kui DCBUS -pinge ületab 820 V 575 V mudel: ajam peatub, kui DCBUS -pinge ületab 1016 V 690 V mudel: draiv peatub, kui DCBUS pinge ületab 1189v |
|
|
|
|
| Ületunnistus |
sisseehitatud temperatuuriandur |
|
|
|
|
| Varisemine |
Varisemine ennetamine kiirenduse, aeglustamise ja iseseisva jooksmise ajal |
|
|
|
|
| Taaskäivitage pärast hetkejõu riket |
Parameetri seadistamine kuni 20 sekundit |
|
|
|
|
| Lekkevoolu kaitse maandamine |
Lekkevool on suurem kui 50% vahelduvvoolu mootori ajami nimivoolust |
|
|
|
|
| Lühise voolu hinnang (SCCR) |
UL508C kohta sobib ajam kasutamiseks vooluringil, mis suudab tarnida kuni 100ka sümmeetrilisi amprese (RMS) |
|
|
|
|
