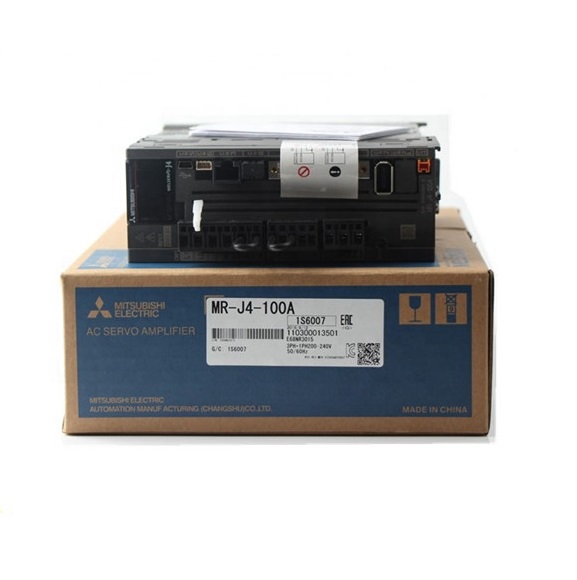

| Mitsubishi MELSERVO-J4 seeria servovõimendi MR-J4-_(-RJ) |
10A |
20A |
40A |
60A |
70A |
100A |
200A |
350A |
500A |
700A |
11KA |
15KA |
22KA |
| Nimipinge |
3-faasiline 170 V AC |
| Nimivool [A] |
1.1 |
1.5 |
2.8 |
3.2 |
5.8 |
6.0 |
11.0 |
17.0 |
28.0 |
37.0 |
68.0 |
87.0 |
126.0 |
|
Pinge / sagedus ACinput juures |
3-faasiline või 1-faasiline 200 V AC kuni 240 V AC, 50 Hz/60 Hz |
3-faasiline või 1-faasiline 200 V AC kuni 240 V AC, 50 Hz/60 Hz (märkus 14) |
3-faasiline 200 V AC kuni 240 V AC, 50 Hz/60 Hz |
| DC-sisendil (märkus 17) |
283 V DC kuni 340 V DC |
| Nimivool [A] (märkus 11) |
0.9 |
1.5 |
2.6 |
3.2 (märkus 5) |
3.8 |
5.0 |
10.5 |
16.0 |
21.7 |
28.9 |
46.0 |
64.0 |
95.0 |
| Lubatud pinge kõikumine
ACinput juures |
3-faasiline või 1-faasiline 170 V AC kuni 264 V AC |
3-faasiline või 1-faasiline 170 V AC kuni 264 V vahelduvvoolu (märkus 14) |
3-faasiline 170 V AC kuni 264 V AC |
| DC-sisendil (märkus 17) |
241 V DC kuni 374 V DC |
| Lubatud sageduse kõikumine |
±5% piires |
| Toiteallika võimsus [kVA] |
Vt jaotist 10.2. |
| Sisselülitusvool [A] |
Vt jaotist 10.5. |
| Liidese toiteallikas Pinge |
24 V DC ± 10% |
| Praegune võimsus [A] |
0,5 (kaasa arvatud CN8 pistiku signaalid) (märkus 1) |
| Kontrolli meetod |
Siinuslaine PWM-juhtimine, voolu juhtimise meetod |
| Dünaamiline pidur |
Sisseehitatud |
Väline valik (märkus 8, 12) |
| Täielikult suletud ahela juhtimine |
Ühildub (märkus 9) |
| Koormapoolse kodeerija liides (märkus 10) |
Mitsubishi Electricu kiire jadaside |
| Suhtlusfunktsioon
|
USB: ühendus personaalarvuti või muuga (MR Configurator2-ga ühilduv) |
|
RS-422/RS-485: 1: n side (kuni 32 telge) (märkus 7, 13) |
| Kodeerija väljundimpulsid |
Ühildub (A/B/Z-faasi impulss) |
| Analoog monitor |
Kaks kanalit |
