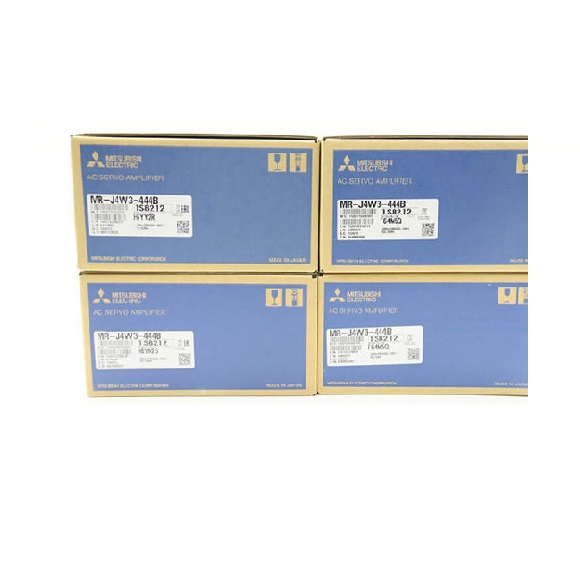

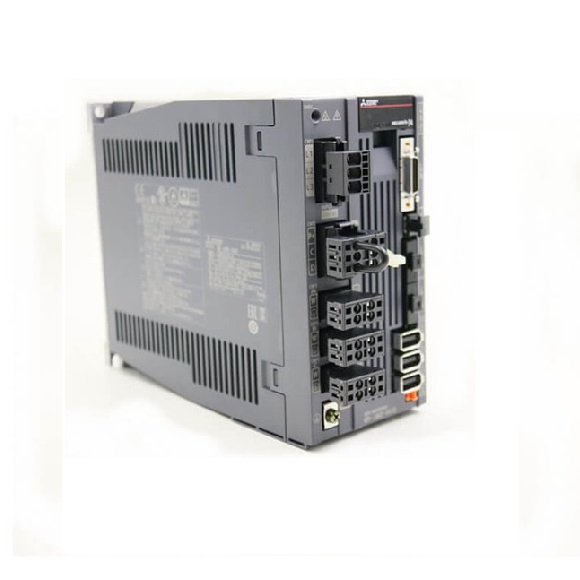

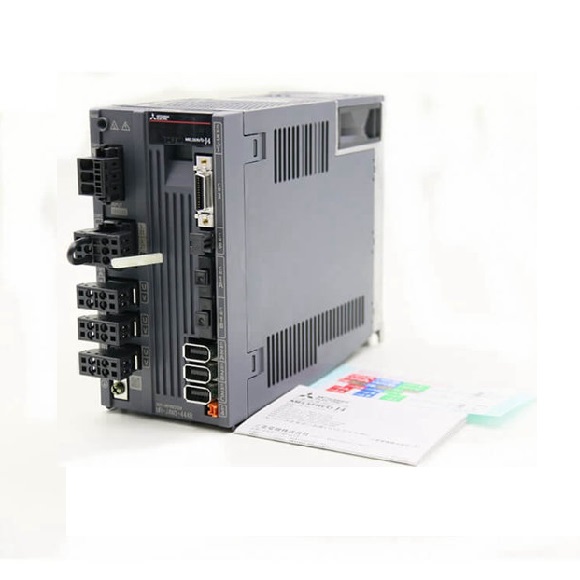

Mitsubishi MELSERVO-J4 ajamiga servovõimendi 400 W MR-J4W3-444B
Saame tarnida mitsubishi elektriautomaatika osi, nagu Mitsubishi PLC, Mitsubishi Servo Motor ja mitsubishi servoajam, Mitsubishi HMI, Mitsubishi VFD ja nii edasi.
| Mudel MR-J4W3- | 222B | 444B | |
| Väljund | Nimipinge | 3-faasiline 170 V AC | |
| Nimivool (iga telg) [A] | 1.5 | 2.8 | |
|
Peaahela toiteallika sisend |
Toiteallikas/sagedus | 3-faasiline või 1-faasiline 200 V AC kuni 240 V AC, 50 Hz/60 Hz | |
| Nimivool (märkus 9) [A] | 4.3 | 7.8 | |
| Lubatud pinge kõikumine | 3-faasiline või 1-faasiline 170 V AC kuni 264 V AC, 50 Hz/60 Hz | ||
| Lubatud sageduse kõikumine | ±5% piires | ||
| Toiteallika võimsus [kVA] | Vt jaotist 10.2. | ||
| Sisselülitusvool [A] | Vt jaotist 10.5. | ||
|
Juhtahela toiteallika sisend |
Toiteallikas/sagedus | 1-faasiline 200 V AC kuni 240 V AC, 50 Hz/60 Hz | |
| Nimivool [A] | 0.4 | ||
| Lubatud pinge kõikumine | 1-faasiline 170 V AC kuni 264 V AC | ||
| Lubatud sageduse kõikumine | ±5% piires | ||
| Energiatarve[W] | 55 | ||
| Sisselülitusvool [A] | Vt jaotist 10.5. | ||
| Liidese toiteallikas | Pinge/sagedus | 24 V DC ± 10% | |
| Toiteallika võimsus | 0,45 A (märkus 1) | ||
| Kontrolli meetod | Siinuslaine PWM-juhtimine, voolu juhtimise meetod | ||
|
Kondensaatori regenereerimine |
Korduvkasutatav regeneratiivne energia (märkus 2) [J] | 21 | 30 |
| Inertsmoment J, mis võrdub lubatud laadimiskogusega (märkus 3)[× 10-4 kg • m2] | 4.26 |
6.08 |
|
| Mass, mis vastab lubatud laadimiskogusele (märkus 4) [kg] | LM-H3 | 4.7 | 6.7 |
| LM-K2 LM-U2 |
10.5 |
15.0 |
|
| Sisseehitatud regeneratiivne takistus [W] | 30 | 100 | |
| Dünaamiline pidur | Sisseehitatud | ||
| SSCNET III/H käskude sidetsükkel (märkus 7) | 0,222 ms (8. märkus), 0,444 ms, 0,888 ms | ||
| Suhtlusfunktsioon | USB: ühendage personaalarvuti (ühildub MR Configurator2-ga) | ||
| Kodeerija väljundimpulss | Ei ühildu | ||
| Analoog monitor | Mitte ühtegi | ||
| Täielikult suletud ahela juhtimine | Ei ühildu | ||
| Skaala mõõtmise funktsioon | Ei ühildu | ||
| Kaitsefunktsioonid | Ülevoolu väljalülitus, regeneratiivne ülepinge väljalülitus, ülekoormuse väljalülitus (elektrooniline termiline), servomootori ülekuumenemiskaitse, koodri veakaitse, regeneratiivne veakaitse, alapingekaitse, hetkelise voolukatkestuse kaitse, ülekiiruse kaitse ja liigse vea kaitse |
