| تایپ کنید |
نوع استاندارد |
نوع 2 خروجی |
نوع کابل
(نوع خروجی آنالوگ) |
| خروجی NPN |

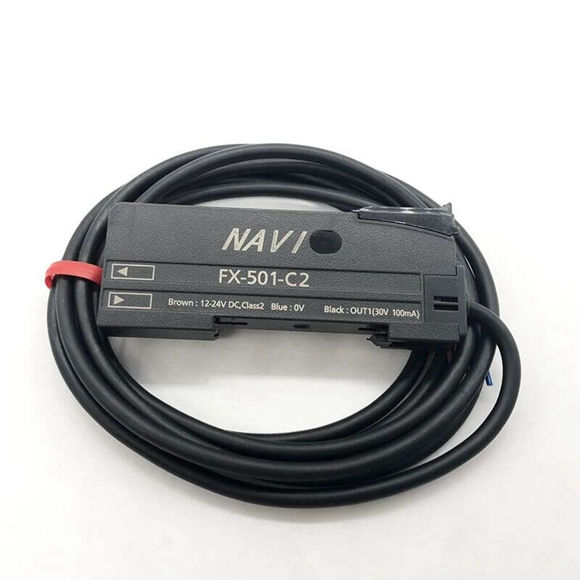

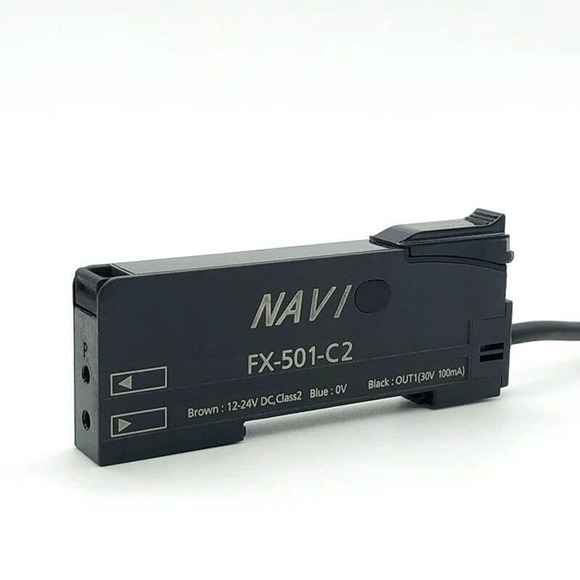

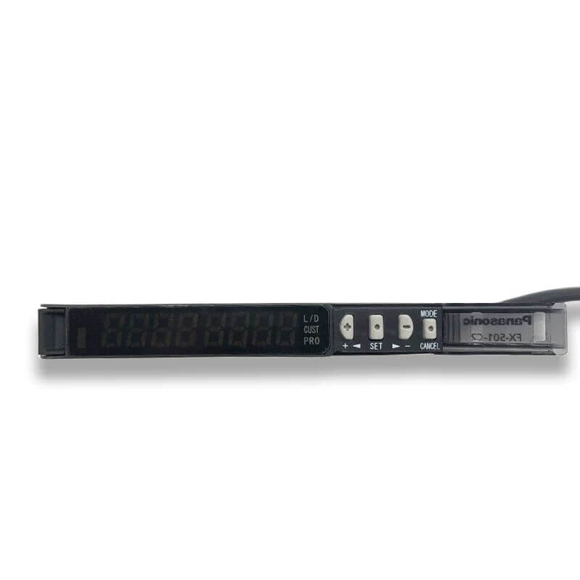

FX-501 |
FX-502 |
FX-505-C2 |
| خروجی PNP |
FX-501P |
FX-502P |
FX-505P-C2 |
| مطابقت با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
|
| ولتاژ تغذیه |
12 تا 24 ولت DC + 10-15 % ریپل PP 10 % یا کمتر |
|
|
| مصرف برق |
عملکرد معمولی: 960 میلیوات یا کمتر (مصرف جریان 40 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت، به استثنای خروجی آنالوگ نوع کابل)
حالت ECO: 680 میلیوات یا کمتر (جریان مصرفی 28 میلیآمپر یا کمتر در ولتاژ تغذیه 24 ولت، به استثنای خروجی آنالوگ نوع کابل) |
|
|
خروجی
(نوع 2 خروجی و نوع کابل:
خروجی 1، خروجی 2) |
ترانزیستور کلکتور باز NPN
• حداکثر جریان سینک: 100 میلی آمپر (نوع 2 خروجی و نوع کابل 50 میلی آمپر است) (نکته 2)
• ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
• ولتاژ باقیمانده: 2 ولت یا کمتر (حداکثر جریان سینک 3)
ترانزیستور جمع کننده باز PNP
• حداکثر جریان منبع: 100 میلی آمپر (نوع 2 خروجی و نوع کابل 50 میلی آمپر است) (نکته 2)
• ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
• ولتاژ باقیمانده: 2 ولت یا کمتر (در حداکثر منبع)
|
|
|
| زمان پاسخگویی |
H-SP: 25 میکرو ثانیه یا کمتر، FAST: 60 میکرو ثانیه یا کمتر، STD: 250 میکرو ثانیه یا کمتر، LONG: 2 میلی ثانیه یا کمتر، U-LG: 4 میلی ثانیه یا کمتر، HYPR: 24 میلی ثانیه یا کمتر، قابل انتخاب |
|
|
خروجی آنالوگ
(فقط نوع کابل) |
جریان خروجی: تقریباً 4 تا 20 میلی آمپر [H-SP، FAST STD: در 0 تا 4000 رقم، LONG: در 0 تا 8000 رقم (یادداشت 4)]، زمان پاسخگویی: 2 ms یا کمتر، نقطه صفر: در محدوده 4 mA ± 1% FS، دهانه: در 16 mA ± 5% FS، مقاومت: ± 3% FS، Line 250 Ω |
|
|
ورودی خارجی
(فقط نوع 2 خروجی، قابل تعویض
با خروجی 2) |
– |
ورودی غیر تماسی NPN
• وضعیت سیگنال
زیاد: +8 ولت تا + ولت DC یا باز
کم: 0 تا +1.2 ولت DC
(در جریان منبع 0.5 میلی آمپر)
• امپدانس ورودی: تقریباً 10 کیلو اهم.
ورودی غیر تماسی PNP
• وضعیت سیگنال
زیاد: +4 ولت تا + ولت DC (در جریان سینک 3 میلی آمپر)
کم: 0 تا 0.6 + ولت DC یا باز
• امپدانس ورودی: تقریباً 10 کیلو اهم.
|
|
خارجی احتمالی
عملکرد ورودی |
– |
توقف انتشار / آموزش (تمام خودکار، محدود، 2 نقطه) / تنظیم عملیات منطقی / قفل کپی / تنظیم صفحه نمایش / بار بانک داده / ذخیره بانک داده، قابل انتخاب |
|
| تنظیم حساسیت |
آموزش 2 امتیازی / آموزش محدود / آموزش تمام خودکار / تنظیم دستی |
|
|
نور حادثه
محدوده نمایش شدت |
H-SP / FAST / STD: 0 تا 4000، LONG: 0 تا 8000، U-LG / HYPR: 0 تا 9999 |
|
|
| عملکرد تایمر |
دارای تاخیر خاموش/تأخیر روشن/تاخیر روشن/یک شات/تاخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر روشن/تأخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر در روشن شدن/تأخیر روشن/تأخیر روشن/تأخیر روشن/تأخیر در حالت خاموش/تأخیر روشن، تایمر یکشات، قابل تعویض، موثر یا غیرمؤثر |
دارای تاخیر خاموش/تأخیر روشن/تاخیر روشن/یک شات/تاخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر روشن/تأخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر روشن/تأخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تاخیر روشن/تأخیر در روشن شدن/تأخیر روشن/تأخیر روشن/تأخیر روشن/تأخیر در حالت خاموش/تأخیر روشن، تایمر یکشات، قابل تعویض، موثر یا غیرمؤثر |
|
|
|
دارای تایمر متغیر OFF-Dlay / ON-Dlay / One-shot تایمر، قابل تعویض یا موثر یا غیر موثر |
|
ساطع نور
انتخاب مقدار
عملکرد |
گنجانده شده، 3 سطح (هر سطح 25 تا 100 درصد) + تنظیم خودکار [1 سطح (25 تا 100 درصد) هنگام استفاده از حالت H-SP] |
|
|
از تداخل
عملکرد جلوگیری |
گنجانده شده (یادداشت 5)، قابل انتخاب یا جلوگیری از تداخل خودکار یا فرکانس متفاوت |
|
|
| تنظیمات مختلف |
تنظیم هیسترزیس / تنظیم مقدار تغییر / تنظیم توان انتشار / تنظیم چرخش نمایشگر / تنظیم ECO / تنظیم ذخیره بارگیری بانک داده / تنظیم کپی / تنظیم کد / تنظیم مجدد / تنظیم محاسبه منطقی / تنظیم ردیابی مقدار آستانه و غیره. |
|
|
| حفاظت |
IP40 (IEC) |
|
|
محیط
دمای |
-10 تا +55 ℃ + 14 تا + 131 ℉
[اگر 4 تا 7 واحد در آبشار نصب شده باشند: 10- تا 50+ ℃ +14 تا 122+ ℉ یا اگر 8 تا 16 واحد (نوع کابل: 8 تا 12 واحد) به صورت آبشاری نصب شده باشند: 5-1 ℃ تا 1+1+4 تا 1+4 ℉]
(بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: -20 تا +70 ℃ -4 تا +158 ℉ |
|
|
عنصر ساطع کننده
(مدوله شده) |
LED قرمز (طول موج اوج انتشار: 643 نانومتر 0.025 میل) |
|
|
| مواد |
محفظه، پوشش بدنه: پلی کربنات، سوئیچ: پلی استال |
|
|
| کابل |
– |
کابل کابین 6 هسته ای 0.2 میلی متر مربع،
به طول 2 متر و 6.562 فوت |
|
| پسوند کابل |
– |
گسترش تا 100 متر 328.084 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است.
(با این حال، ولتاژ تغذیه 12 ولت DC یا بیشتر) |
|
| وزن |
وزن خالص: 15 گرم، وزن ناخالص: 70 گرم تقریبا. |
وزن خالص: 60 گرم،
وزن ناخالص: 100 گرم تقریبا. |
|
| لوازم جانبی |
FX-MB1 (آمپلی فایر حفاظتی مهر و موم): 1 مجموعه |
|
|
