| تایپ کنید |
مجموعه کابل نوع استاندارد |
مجموعه کابل نوع حسگر طولانی |
|
|
| خروجی NPN مدل |

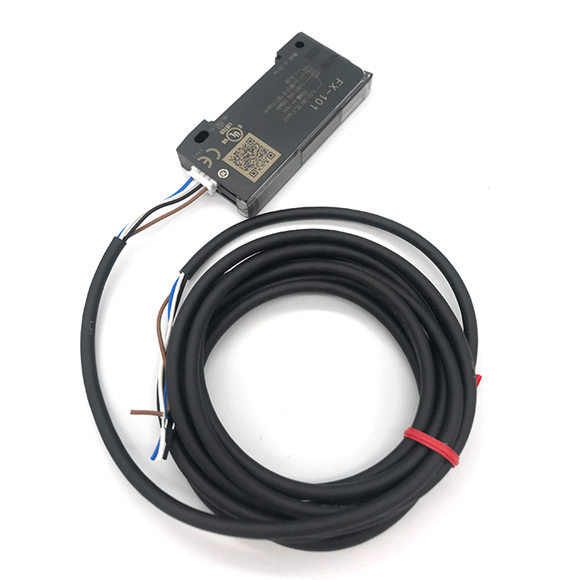

FX-101(-Z)
(یادداشت 5) |
FX-101-CC2 |
FX-102(-Z)
(یادداشت 5) |
FX-102-CC2 |
| مدل خروجی PNP |
FX-101P(-Z)
(یادداشت 5) |
FX-101P-CC2 |
FX-102P(-Z)
(یادداشت 5) |
FX-102P-CC2 |
| انطباق با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
|
|
| ولتاژ تغذیه |
12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر |
|
|
|
| مصرف برق |
عملکرد معمولی: 720 میلیوات یا کمتر (جریان مصرفی 30 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت)
حالت ECO: 600 میلیوات یا کمتر (جریان مصرفی 25 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت) |
|
|
|
| خروجی |
ترانزیستور کلکتور باز NPN
• حداکثر جریان سینک: 100 میلی آمپر
• ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
• ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان سینک 100 میلی آمپر)
ترانزیستور کلکتور باز PNP
• حداکثر جریان منبع: 100 میلی آمپر
• ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
• ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان منبع 100 میلی آمپر)
|
|
|
|
| ورودی خارجی |
ورودی غیر تماسی NPN
• وضعیت سیگنال
زیاد: +8 ولت تا + ولت DC یا باز
کم: 0 تا +2 ولت DC
(جریان منبع 0.5 میلی آمپر یا کمتر)
• امپدانس ورودی: تقریباً 10 کیلو اهم.
ورودی غیر تماسی PNP
• وضعیت سیگنال
بالا: +4 ولت تا + ولت DC (جریان سینک 0.5 تا 3 میلی آمپر)
کم: 0 تا 0.6 + ولت DC یا باز
• امپدانس ورودی: تقریباً 10 کیلو اهم.
|
|
|
|
| زمان پاسخگویی |
فرکانس انتشار 0: 250 میکرو ثانیه یا کمتر (تنظیم پیش فرض کارخانه)
فرکانس انتشار 1: 450 میکرو ثانیه یا کمتر
فرکانس انتشار 2: 500 میکرو ثانیه یا کمتر
فرکانس انتشار 3: 600 میکرو ثانیه یا کمتر |
فرکانس انتشار 1: 2.5 ms یا کمتر (تنظیم پیش فرض کارخانه)
فرکانس انتشار 2: 2.8 میلی ثانیه یا کمتر
فرکانس انتشار 3: 3.2 میلی ثانیه یا کمتر
فرکانس انتشار 4: 5.0 میلی ثانیه یا کمتر |
|
|
| تنظیم حساسیت |
آموزش 2 امتیازی / آموزش محدود / آموزش تمام خودکار |
|
|
|
| نشانگر عملکرد |
LED نارنجی (هنگامی که خروجی روشن است روشن می شود) |
|
|
|
| نمایشگر دیجیتال |
نمایشگر LCD 4 رقمی (سبز) + 4 رقمی (قرمز). |
|
|
|
حساسیت ظریف
عملکرد تنظیم |
گنجانده شده است |
|
|
|
| عملکرد تایمر |
تایمر تأخیر روشن/خاموش، قابل تعویض، مؤثر یا غیرموثر
[دوره تایمر: 1 ms، 5 ms، 10 ms، 20 ms، 40 ms، 50 ms، 100 ms، 500 ms، 1000 ms] |
|
|
|
| عملکرد تنظیم میزان انتشار |
تنظیم 3 سطح + خودکار (از تولید در دسامبر 2007) |
|
|
|
جلوگیری از تداخل
عملکرد |
روش انتخاب فرکانس انتشار گنجانده شده
(یادداشت 2)
(توابع در فرکانس انتشار 1، 2 یا 3) |
روش انتخاب فرکانس انتشار گنجانده شده
(یادداشت 2)
(توابع در فرکانس انتشار 1، 2، 3 یا 4) |
|
|
محیط
دمای |
-10 تا +55 ℃ + 14 تا + 131 ℉
(اگر 4 تا 7 واحد نزدیک به هم نصب شده باشند: -10 تا +50 ℃ +14 تا +122 ℉، اگر 8 تا 16 واحد نزدیک به هم سوار شوند: -10 تا +45 ℃ (13 +14 به +1)
ذخیره سازی: -20 تا +70 ℃ -4 تا +158 ℉ |
|
|
|
محیط
رطوبت |
35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH |
|
|
|
محیط
روشنایی |
نور رشته ای: 3000 ℓx یا کمتر در صفحه دریافت کننده نور |
|
|
|
ولتاژ
مقاومت در برابر |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه (یادداشت 3) |
|
|
|
عایق
مقاومت |
20 MΩ یا بیشتر، با میگر 250 ولت DC بین تمام پایانه های تغذیه متصل به هم و محفظه (یادداشت 3) |
|
|
|
برابر لرزش
مقاومت در |
فرکانس 10 تا 150 هرتز، 0.75 میلی متر 0.030 در دامنه دو برابر در جهت های X، Y و Z به مدت دو ساعت هر کدام |
|
|
|
برابر ضربه
مقاومت در |
شتاب 98 متر بر ثانیه (تقریباً 10 گرم) در جهات X، Y و Z هر کدام پنج بار |
|
|
|
عنصر ساطع کننده
(مدوله شده) |
LED قرمز (طول موج اوج انتشار: 643 نانومتر 0.025 میل) |
|
|
|
| مواد |
محفظه: پلی کربنات، کلید کلید: پلی کربنات، اهرم قفل فیبر: PBT |
|
|
|
| روش اتصال |
رابط (یادداشت 4) |
|
|
|
| طول کابل |
طول کل تا 100 متر 328.084 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
|
|
| وزن |
وزن خالص: تقریباً 15 گرم
وزن ناخالص: تقریباً 35 گرم |
وزن خالص: تقریباً 15 گرم
وزن ناخالص: حدود 75 گرم |
وزن خالص: تقریباً 15 گرم
وزن ناخالص: تقریباً 35 گرم |
وزن خالص: تقریباً 15 گرم
وزن ناخالص: حدود 75 گرم |
| لوازم جانبی |
FC-FX-1
(کاور محافظ): 1 عدد.
(یادداشت 6) |
FC-FX-1
(کاور محافظ): 1 عدد.
(نکته 6)
CN-14A-C2
(کابل متصل به رابط، 2 متر طول 6.562 فوت): 1 عدد. |
FC-FX-1
(کاور محافظ): 1 عدد.
(یادداشت 6) |
FC-FX-1
(کاور محافظ): 1 عدد.
(نکته 6)
CN-14A-C2
(کابل متصل به رابط، 2 متر طول 6.562 فوت): 1 عدد. |
