| شماره مقاله |

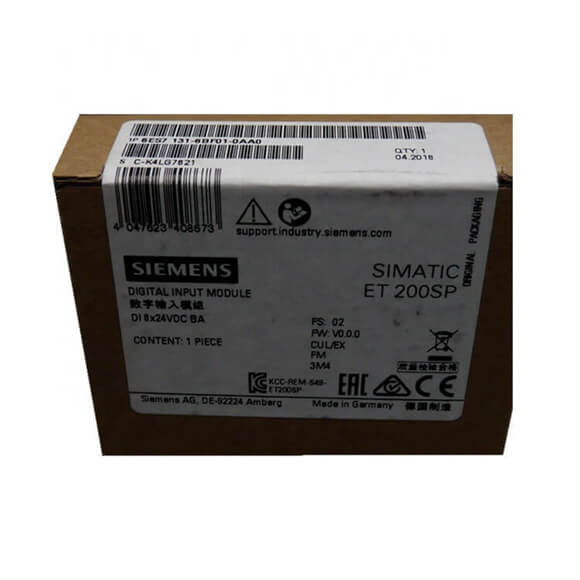

6ES7131-6BF01-0AA0 |
6ES7131-6BF61-0AA0 |
6ES7131-6BF01-0BA0 |
6ES7131-6BH01-0BA0 |
|
ET 200SP، DI 8x 24V DC Basic، PU 1 |
ET 200SP، DI 8x 24V DC SRC BA |
ET 200SP، DI 8x 24V DC ST، PU 1 |
ET 200SP، DI 16x 24V DC ST، PU 1 |
| اطلاعات عمومی |
|
|
|
|
| تعیین نوع محصول |
DI 8x24VDC BA |
DI 8×24 VDC SRC BA |
DI 8×24 VDC ST |
DI 16x24VDC ST |
| وضعیت عملکرد HW |
FS03 |
از FS02 |
از FS02 |
از FS02 |
| نسخه سیستم عامل |
V0.0 |
V0.0 |
V0.0 |
V0.0 |
|
● به روز رسانی FW امکان پذیر است |
خیر |
خیر |
خیر |
خیر |
| واحدهای پایه قابل استفاده |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 |
| کد رنگ برای پلاک شناسایی رنگ مخصوص ماژول |
CC01 |
CC02 |
CC01 |
CC00 |
| عملکرد محصول |
|
|
|
|
|
● داده های I&M |
بله؛ I&M0 به I&M3 |
بله؛ I&M0 به I&M3 |
بله؛ I&M0 به I&M3 |
بله؛ I&M0 به I&M3 |
|
● حالت هم زمان |
خیر |
خیر |
خیر |
خیر |
| مهندسی با |
|
|
|
|
|
● مرحله 7 TIA پورتال قابل تنظیم/ادغام از نسخه |
V14 |
V14 |
V14 |
V14 |
|
● مرحله 7 قابل تنظیم/ادغام از نسخه |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 یا بالاتر |
V5.5 SP3 |
|
● PCS 7 قابل تنظیم/ادغام از نسخه |
|
|
V8.1 SP1 |
V8.1 SP1 |
|
● PROFIBUS از نسخه GSD/نسخه GSD |
هر کدام یک فایل GSD، نسخه 3 و 5 و بالاتر |
هر کدام یک فایل GSD، نسخه 3 و 5 و بالاتر |
هر کدام یک فایل GSD، نسخه 3 و 5 و بالاتر |
هر کدام یک فایل GSD، نسخه 3 و 5 و بالاتر |
|
● PROFINET از نسخه GSD/نسخه GSD |
GSDML V2.3 |
GSDML V2.3 |
GSDML V2.3 |
GSDML V2.3 |
| حالت عملیاتی |
|
|
|
|
|
● DI |
بله |
بله |
بله |
بله |
|
● شمارنده |
خیر |
خیر |
خیر |
خیر |
|
● نمونه برداری بیش از حد |
خیر |
خیر |
خیر |
خیر |
|
● MSI |
خیر |
خیر |
خیر |
خیر |
| ولتاژ تغذیه |
|
|
|
|
| مقدار نامی (DC) |
24 V |
24 V |
24 V |
24 V |
| محدوده مجاز، حد پایین (DC) |
19.2 V |
19.2 V |
19.2 V |
19.2 V |
| محدوده مجاز، حد بالایی (DC) |
28.8 V |
28.8 V |
28.8 V |
28.8 V |
| حفاظت از قطبیت معکوس |
بله |
بله |
بله |
بله |
| جریان ورودی |
|
|
|
|
| مصرف فعلی، حداکثر |
70 میلی آمپر؛ همه کانال ها از منبع انکودر تامین می شوند |
|
50 میلی آمپر؛ همه کانال ها از منبع انکودر تامین می شوند |
90 میلی آمپر |
| تامین رمزگذار |
|
|
|
|
| تعداد خروجی ها |
8 |
|
8 |
|
| ولتاژ خروجی، حداقل |
19.2 V |
|
19.2 V |
|
| حفاظت در برابر اتصال کوتاه |
بله؛ در هر ماژول |
خیر |
بله؛ در هر ماژول |
|
| منبع انکودر 24 ولت |
|
|
|
|
|
● 24 ولت |
بله |
|
بله |
خیر |
|
● حفاظت در برابر اتصال کوتاه |
بله |
|
بله |
|
|
● جریان خروجی، حداکثر. |
|
|
700 میلی آمپر |
|
|
● جریان خروجی در هر کانال، حداکثر. |
700 میلی آمپر |
|
700 میلی آمپر |
|
|
● جریان خروجی در هر ماژول، حداکثر. |
700 میلی آمپر |
|
700 میلی آمپر |
|
| از دست دادن قدرت |
|
|
|
|
| از دست دادن توان، تایپ |
1.6 وات; 24 ولت، 8 ورودی از طریق منبع انکودر تامین می شود |
1.5 وات |
1 W; 24 ولت، 8 ورودی از طریق منبع انکودر تامین می شود |
1.7 وات |
| منطقه آدرس |
|
|
|
|
| فضای آدرس در هر ماژول |
|
|
|
|
|
● ورودی ها |
1 بایت |
1 بایت |
1 بایت؛ + 1 بایت برای اطلاعات QI |
2 بایت؛ + 2 بایت برای اطلاعات QI |
| پیکربندی سخت افزار |
|
|
|
|
| رمزگذاری خودکار |
بله |
بله |
بله |
بله |
|
● عنصر کدگذاری مکانیکی |
بله |
|
بله |
بله |
|
● نوع عنصر کدگذاری مکانیکی |
نوع A |
نوع B |
نوع A |
نوع A |
| انتخاب BaseUnit برای انواع اتصال |
|
|
|
|
|
● اتصال 1 سیم |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 |
|
● اتصال 2 سیمه |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 |
BU نوع A0 + ماژول جداسازی پتانسیل |
|
● اتصال 3 سیم |
نوع BU A0 با پایانه های AUX یا ماژول توزیع کننده بالقوه |
نوع BU A0 با پایانه های AUX یا ماژول توزیع کننده بالقوه |
نوع BU A0 با پایانه های AUX یا ماژول توزیع کننده بالقوه |
BU نوع A0 + ماژول جداسازی پتانسیل |
|
● اتصال 4 سیم |
BU نوع A0 + ماژول جداسازی پتانسیل |
BU نوع A0 + ماژول جداسازی پتانسیل |
BU نوع A0 + ماژول جداسازی پتانسیل |
BU نوع A0 + ماژول جداسازی پتانسیل |
| ورودی های دیجیتال |
|
|
|
|
| تعداد ورودی های دیجیتال |
8 |
8 |
8 |
16 |
| ورودی های دیجیتال، قابل پارامترسازی |
بله |
بله |
بله |
بله |
| ورودی منبع/سینک |
پی ریدینگ |
منبع یابی |
پی ریدینگ |
پی ریدینگ |
| منحنی مشخصه ورودی مطابق با IEC 61131 نوع 1 |
بله |
بله |
|
|
| منحنی مشخصه ورودی مطابق با IEC 61131 نوع 2 |
بله |
|
|
|
| منحنی مشخصه ورودی مطابق با IEC 61131 نوع 3 |
بله |
|
بله |
بله |
| ولتاژ ورودی |
|
|
|
|
|
● مقدار نامی (DC) |
24 V |
24 V |
24 V |
24 V |
|
- 24 ولت DC |
بله |
بله |
بله |
بله |
|
● برای سیگنال '0' |
30- تا 5+ ولت |
30 ولت تا 5- ولت (پتانسیل مرجع L+) |
30- تا 5+ ولت |
30- تا 5+ ولت |
|
● برای سیگنال '1' |
11+ تا 30+ ولت |
-11 ولت تا -30 ولت (پتانسیل مرجع L+ است) |
11+ تا 30+ ولت |
11+ تا 30+ ولت |
| جریان ورودی |
|
|
|
|
|
● برای سیگنال '1'، تایپ کنید. |
6.8 میلی آمپر |
6 میلی آمپر |
2.5 میلی آمپر |
2.5 میلی آمپر |
