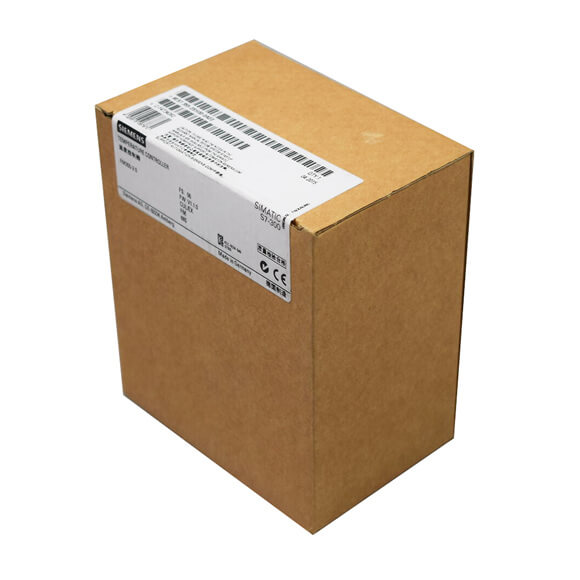

Siemens PLC کنترل دما SIMATIC S7-300 FM 355-2 6ES7355-2CH00-0AE0
ما میتوانیم قطعات اتوماسیون Siemens مانند Siemens PLC ، Siemens سروو موتور ، Siemens HMI ]}، Siemens VFD و غیره را تامین کنیم.
| شماره مقاله | 6ES7355-2CH00-0AE0 | 6ES7355-2SH00-0AE0 |
| TEMP.-کنترل واحد FM355-2C، 4 کانال. | TEMP.-کنترل واحد FM355-2S، 4 کانال. | |
| ولتاژ تغذیه | ||
| ولتاژ بار L+ | ||
| ● مقدار نامی (DC)
|
24 V | 24 V |
| ● محدوده مجاز، حد پایین (DC)
|
20.4 V | 20.4 V |
| ● محدوده مجاز، حد بالایی (DC)
|
28.8 V | 28.8 V |
| جریان ورودی | ||
| از ولتاژ بار L+ (بدون بار)، حداکثر. | 310 میلی آمپر؛ تایپ کنید 260 میلی آمپر | 270 میلی آمپر؛ تایپ کنید 220 میلی آمپر |
| از اتوبوس backplane 5 V DC، حداکثر. | 75 میلی آمپر؛ تایپ کنید 50 میلی آمپر | 75 میلی آمپر؛ تایپ کنید 50 میلی آمپر |
| از دست دادن قدرت | ||
| از دست دادن توان، تایپ | 6.5 وات | 5.5 وات |
| تلفات برق، حداکثر | 7.8 وات | 6.9 وات |
| ورودی های دیجیتال | ||
| تعداد ورودی های دیجیتال | 8 | 8 |
| منحنی مشخصه ورودی مطابق با IEC 61131 نوع 2 | بله | بله |
| ولتاژ ورودی | ||
| ● مقدار نامی (DC)
|
24 V | 24 V |
| ● برای سیگنال '0'
|
-3 تا +5 ولت | -3 تا +5 ولت |
| ● برای سیگنال '1'
|
13 تا 30 ولت | 13 تا 30 ولت |
| جریان ورودی | ||
| ● برای سیگنال '1'، تایپ کنید.
|
7 میلی آمپر | 7 میلی آمپر |
| طول کابل | ||
| ● محافظ، حداکثر.
|
1000 متر | 1000 متر |
| ● بدون محافظ، حداکثر.
|
600 متر | 600 متر |
| خروجی های دیجیتال | ||
| تعداد خروجی های دیجیتال | 8 | |
| حفاظت در برابر اتصال کوتاه | بله؛ الکترونیکی | |
| محدودیت ولتاژ خاموش شدن القایی به | L+ (-1.5 V) | |
| کنترل ورودی دیجیتال | بله | |
| ظرفیت سوئیچینگ خروجی ها | ||
| ● در بار لامپ، حداکثر.
|
5 وات | |
| محدوده مقاومت بار | ||
| ● حد پایین
|
240 Ω | |
| ● حد بالا
|
4 کیلو اهم | |
| ولتاژ خروجی | ||
| ● برای سیگنال '1'، حداقل.
|
L+ (-2.5 V) | |
| جریان خروجی | ||
| ● برای سیگنال '1' مقدار رتبه بندی شده
|
0.1 A | |
| ● برای سیگنال '1' محدوده مجاز برای 0 تا 60 درجه سانتیگراد، حداقل.
|
5 میلی آمپر | |
| ● برای سیگنال '1' محدوده مجاز برای 0 تا 60 درجه سانتیگراد، حداکثر.
|
150 میلی آمپر | |
| ● برای سیگنال '0' جریان باقیمانده، حداکثر.
|
0.5 میلی آمپر | |
| سوئیچینگ موازی دو خروجی | ||
| ● برای پیوندهای منطقی
|
بله | |
| فرکانس سوئیچینگ | ||
| ● با بار مقاومتی، حداکثر.
|
100 هرتز | |
| ● با بار القایی، حداکثر.
|
0.5 هرتز | |
| ● در بار لامپ، حداکثر.
|
100 هرتز | |
| جریان کل خروجی ها (در هر گروه) | ||
| تمام موقعیت های نصب | ||
| - حداکثر تا 60 درجه سانتیگراد
|
400 میلی آمپر | |
| طول کابل | ||
| ● محافظ، حداکثر.
|
1000 متر | |
| ● بدون محافظ، حداکثر.
|
600 متر | |
| ورودی های آنالوگ | ||
| تعداد ورودی های آنالوگ | 4 | 4 |
| ولتاژ ورودی مجاز برای ورودی ولتاژ (حد تخریب)، حداکثر. | 20 ولت | 20 ولت |
| جریان ورودی مجاز برای ورودی جریان (حد تخریب)، حداکثر. | 40 میلی آمپر | 40 میلی آمپر |
| محدوده های ورودی | ||
| ● ولتاژ
|
بله | بله |
| ● جریان
|
بله | بله |
| ● ترموکوپل
|
بله | بله |
| ● دماسنج مقاومتی
|
بله | بله |
| محدوده ورودی (مقادیر نامی)، ولتاژها | ||
| ● 0 تا +10 ولت
|
بله | بله |
| - مقاومت ورودی (0 تا 10 ولت)
|
100 کیلو اهم | 100 کیلو اهم |
| ● -1.75 ولت تا +11.75 ولت
|
بله | بله |
| - مقاومت ورودی (-1.75 ولت تا +11.75 ولت)
|
100 کیلو اهم | 100 کیلو اهم |
