| Ürün numarası |
6ES7355-2CH00-0AE0 |

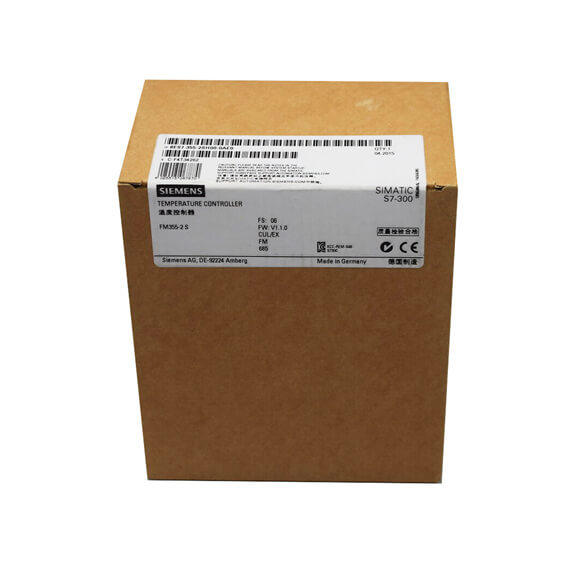

6ES7355-2SH00-0AE0 |
|
TEMP.-Kontrol ünitesi FM355-2C, 4 kanal. |
TEMP.-Kontrol ünitesi FM355-2S, 4 kanal. |
| Besleme gerilimi |
|
|
| Yük gerilimi L+ |
|
|
|
● Nominal değer (DC) |
24V |
24V |
|
● izin verilen aralık, alt sınır (DC) |
20,4V |
20,4V |
|
● izin verilen aralık, üst sınır (DC) |
28,8V |
28,8V |
| Giriş akımı |
|
|
| yük voltajından L+ (yüksüz), maks. |
310mA; Tip. 260 mA |
270mA; yazın. 220 mA |
| arka panel veriyolundan 5 V DC, maks. |
75mA; yazın. 50 mA |
75mA; yazın. 50 mA |
| Güç kaybı |
|
|
| Güç kaybı, tip. |
6,5W |
5,5W |
| Güç kaybı, maks. |
7,8W |
6,9W |
| Dijital girişler |
|
|
| Dijital giriş sayısı |
8 |
8 |
| IEC 61131, tip 2'ye uygun giriş karakteristik eğrisi |
Evet |
Evet |
| Giriş voltajı |
|
|
|
● Nominal değer (DC) |
24V |
24V |
|
● '0' sinyali için |
-3 ila +5V |
-3 ila +5V |
|
● '1' sinyali için |
13 ila 30V |
13 ila 30V |
| Giriş akımı |
|
|
|
● '1' sinyali için yazın. |
7 mA |
7 mA |
| Kablo uzunluğu |
|
|
|
● korumalı, maks. |
1 000 m |
1 000 m |
|
● ekransız, maks. |
600 m |
600 m |
| Dijital çıkışlar |
|
|
| Dijital çıkış sayısı |
|
8 |
| Kısa devre koruması |
|
Evet; Elektronik |
| Endüktif kapatma voltajının sınırlandırılması |
|
L+ (-1,5 V) |
| Dijital girişi kontrol etme |
|
Evet |
| Çıkışların anahtarlama kapasitesi |
|
|
|
● lamba yükünde, maks. |
|
5W |
| Yük direnci aralığı |
|
|
|
● alt sınır |
|
240Ω |
|
● üst sınır |
|
4 kΩ |
| Çıkış voltajı |
|
|
|
● '1' sinyali için min. |
|
L+ (-2,5 V) |
| Çıkış akımı |
|
|
|
● sinyal '1' nominal değeri için |
|
0,1 bir |
|
● '1' sinyali için 0 ila 60 °C arasında izin verilen aralık, min. |
|
5 mA |
|
● '1' sinyali için 0 ila 60 °C arasında izin verilen aralık, maks. |
|
150 mA |
|
● '0' sinyali için artık akım, maks. |
|
0,5 mA |
| İki çıkışın paralel anahtarlanması |
|
|
|
● mantıksal bağlantılar için |
|
Evet |
| Anahtarlama frekansı |
|
|
|
● dirençli yükte, maks. |
|
100Hz |
|
● endüktif yüklü, maks. |
|
0,5Hz |
|
● lamba yükünde, maks. |
|
100Hz |
| Çıkışların toplam akımı (grup başına) |
|
|
| tüm montaj konumları |
|
|
|
— 60 °C'ye kadar, maks. |
|
400 mA |
| Kablo uzunluğu |
|
|
|
● korumalı, maks. |
|
1 000 m |
|
● ekransız, maks. |
|
600 m |
| Analog girişler |
|
|
| Analog giriş sayısı |
4 |
4 |
| gerilim girişi için izin verilen giriş gerilimi (tahrip sınırı), maks. |
20V |
20V |
| akım girişi için izin verilen giriş akımı (tahrip sınırı), maks. |
40 mA |
40 mA |
| Giriş aralıkları |
|
|
|
● Gerilim |
Evet |
Evet |
|
● Mevcut |
Evet |
Evet |
|
● Termokupl |
Evet |
Evet |
|
● Direnç termometresi |
Evet |
Evet |
| Giriş aralıkları (nominal değerler), gerilimler |
|
|
|
● 0 ila +10 V |
Evet |
Evet |
|
— Giriş direnci (0 ila 10 V) |
100 kΩ |
100 kΩ |
|
● -1,75 V ila +11,75 V |
Evet |
Evet |
|
— Giriş direnci (-1,75 V ila +11,75 V) |
100 kΩ |
100 kΩ
|
