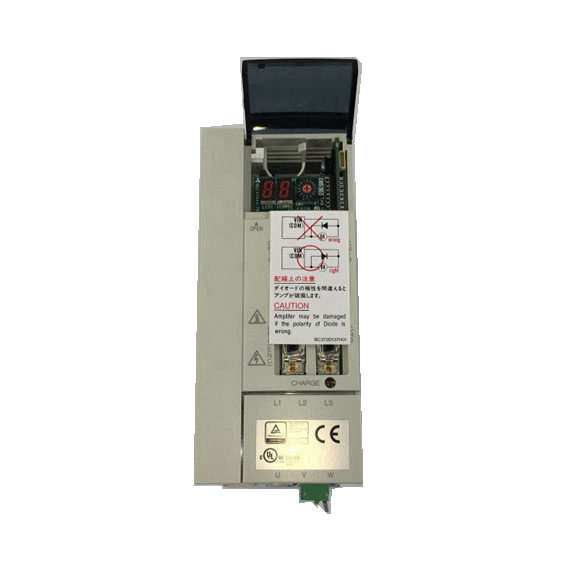

| Mitsubishi servovahvistin MR-J2S- |
10a |
20a |
40a |
60a |
70a (-um) |
100a |
200a |
350A |
500a |
700a |
11KA |
15KA |
22KA |
30KA |
37KA |
10a1 |
20a1 |
40a1 |
| Mitsubishi Servo Drive Mr-J2s |
- |
MR-HP30KA |
- |
| Servovahvistin
Jännite/taajuus |
1-vaihe 200-230 VAC 50/60Hz |
1-vaihe 100-120 VAC |
| Ohjauspiiriteho |
|
50/60Hz |
| Sallittu jännitevaihtelu |
1-vaihe 170-253VAC |
1-vaihe 85-127 VAC |
| Tarjonnan sallittu taajuusvaihtelu |
± 5% maksimia |
± 5% maksimia |
|
Virrankulutus (W) |
50 |
50 |
| Pääpiirin virtalähde
Jännite/taajuus (huomautus 1) |
3-vaiheinen 200-230 VAC 50/60Hz tai 1-vaihe 230 VAC 50/60Hz (huomautus 2) |
3-vaiheinen 200-230 VAC 50/60Hz (huomautus 2) |
|
1-vaihe 100-120 VAC 50/60Hz (huomautus 2) |
| Sallittu jännitevaihtelu |
3-vaiheinen 200-230 VAC: 170-253 VAC 1-vaihe 230 VAC: 207-253 VAC |
3-vaihe 170-253VAC |
|
1-vaihe 85-127 VAC |
| Sallittua taajuuden vaihtelua
|
± 5% maksimia |
yksikkö. |
± 5% maksimia |
| Hallintajärjestelmä |
Sine-Wave PWM -ohjaus-/virranohjausjärjestelmä |
| Dynaaminen jarru |
Sisäänrakennettu (huomautus 3) |
Ulkoinen vaihtoehto |
Sisäänrakennettu (huomautus 3) |
|
Ylivirran sammutus, regeneraation ylijännitteen sammutus, ylikuormituksen sammutus (elektroninen lämpö), |
| Turvaominaisuudet |
servomoottorin ylikuumenemis suojaus, kooderin viansuoja, regeneraatiovirheensuojaus, |
|
Alijännite/äkillinen sähkökatkosuojaus, ylinopeussuojaus, ylimääräinen virhesuojaus |
|
Suurin tulopulssitaajuus |
500 kpp (kun käytetään erilaista vastaanotinta), 200 kpps (kun käytetään avointa keräilijää) |
|
Palaute -asetuspulssi |
Tarkkuus kooderin/servomoottorin kierto: 131072 P/Rev |
| Sijainti
Komentopulssi useita |
Elektroninen vaihde A/B MULISTUS, A: 1 - 65535 tai 131072, B: 1 - 65535 1/50 <a/b <500 |
|
Vääntömomentti |
Aseta parametrit tai ulkoinen analoginen tulo (0 - +10 VDC/maksimaalinen vääntömomentti) |
|
Nopeudenhallintaalue |
Analoginen nopeuskomento 1: 2000, sisäinen nopeuskomento 1: 5000 |
|
Vääntömomentti |
Aseta parametrit tai ulkoinen analoginen tulo (0 - +10 VDC/maksimaalinen vääntömomentti) |
| Rakenne |
Itseoloiva avoin (IP00) |
Tuulettimen jäähdytys auki (IP00) |
Itseoloiva avoin (IP00) |
|
Ympäristön lämpötila |
0 - 55 ° C (32 - 131 ° F) (jäätyminen), varastointi: –20 - 65 ° C (–4 - 149 ° F) (jäätymätön) |
| Ympäristö-
Ympäristön kosteus |
90% RH -maksimiarvo (ei -tiivistyminen), varastointi: 90% RH -maksimiarvo (ei -tiivistyminen) |
| menetti
Ilmapiiri |
Sisätiloissa (ei suoraa auringonvaloa); Ei syövyttävää kaasua, tulehdusta kaasua, öljysumua tai pölyä |
|
Korkeus |
1000 m (3280 jalkaa) tai vähemmän merenpinnan yläpuolella |
|
Värähtely |
5,9 m/s2 maksimiarvo |
