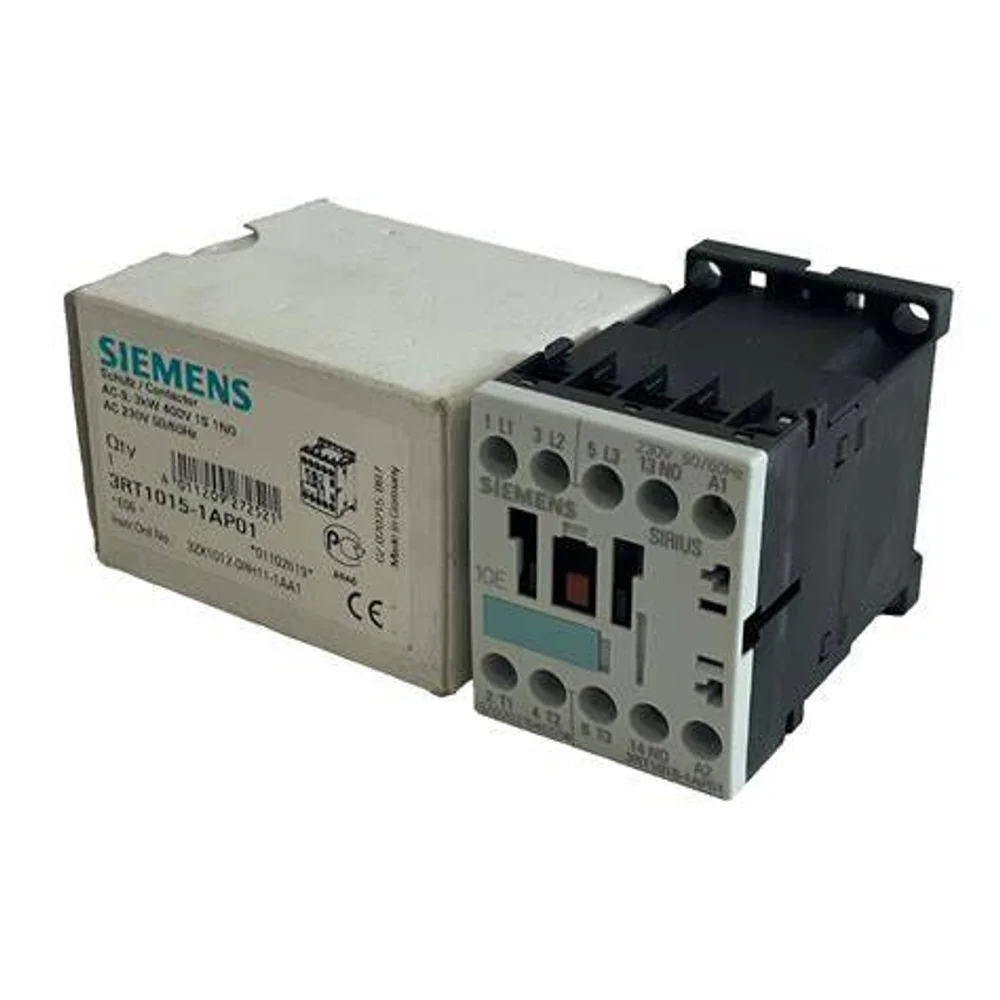

Siemens 3RT1015-1AP01 on pienikokoinen S00 tehokontaktori SIRIUS 3RT1 -sarjasta, joka on suunniteltu 3-vaiheisten moottoreiden ja resistiivisten kuormien kytkemiseen. Se on mitoitettu 9 A:lle AC-3:lla (400 V) ja jopa 4 kW:n moottoriteholle 400 V:lla, ja siinä on 230 V AC 50/60 Hz käämi ja 1 sisäänrakennettu NO-apukosketin. Ruuviliittimien liitännät, IP20-sormiturvallinen muotoilu ja 35 mm:n DIN-kiskoasennus tekevät siitä ihanteellisen moottorin ohjauspaneeleihin, pumppujen ohjaukseen, LVI-järjestelmiin ja teollisuusautomaatiosovelluksia varten. 10 miljoonan kytkentäjakson mekaanisella käyttöiällä ja IEC 60947-4-1:n mukaisella kontaktorilla on luotettava suorituskyky vaativissa ympäristöissä.
FAQ
K: Mitä eroa on 3RT1015-1AP01:n ja 3RT1025-1AP00:n välillä?
V: 3RT1015-1AP01 on kokoa S00 (9 A, 4 kW), kun taas 3RT1025-1AP00 on kokoa S0 (17 A, 7,5 kW). S0-koossa on suurempi runko ja suurempi virtaluokitus isommille moottoreille.
K: Mitä kelajännitettä 3RT1015-1AP01 käyttää?
V: Se käyttää 230 V AC käämiä, joka toimii 50/60 Hz. Pääte '1AP01' osoittaa 230 V AC kelajännitteen Siemensin nimeämiskäytännössä.
K: Mitä moottoritehoa tämä kontaktori voi kytkeä 400 V:lla?
V: 3RT1015-1AP01 voi kytkeä moottoreita 4,0 kW:iin asti 400 V AC:n AC-3 käyttöluokassa.
K: Onko tämän kontaktorin mukana apukoskettimet?
V: Kyllä, siinä on 1 sisäänrakennettu NO (normaalisti avoin) apukosketin. Lisäapulohkoja voidaan napsauttaa sivulle tai eteen, jos tarvitaan lisää koskettimia.
K: Mitä ylikuormitusrelettä tulisi käyttää tämän kontaktorin kanssa?
V: S00-koon vakiomallinen ylikuormitusrele on 3RU11 21-4DB0 (manuaalinen automaattinen palautus) tai 3RB-sarjan elektroniset ylikuormitusreleet.
K: Voidaanko tätä kontaktoria käyttää AC-4-käyttöön (pistoke/syöttäminen)?
V: Kyllä, mutta nimellisvirtaa on vähennettävä merkittävästi – noin 3,3 A:iin AC-4-käytössä toistuvan valokaaren aiheuttaman lämmön lisääntymisen vuoksi.
K: Mitkä ovat 3RT1015-1AP01:n mitat?
V: Mitat ovat 57,5 mm (K) × 45 mm (L) × 73 mm (S), joten se on erittäin kompakti ja sopii suuritiheyksisiin paneeliasetteluihin.
K: Miten kontaktori on asennettu?
V: Se voidaan asentaa tavalliseen 35 mm DIN-kiskoon tai ruuvikiinnityksellä käyttäen mukana toimitettuja kiinnitysreikiä pohjassa.
