3RT1025-1AP00
Siemens
Siemens 3RT1025-1AP00 on SIRIUS 3RT1 -sarjan S0-kokoinen tehokontaktori, joka on suunniteltu 3-vaiheisten moottoreiden ja resistiivisten kuormien kytkemiseen. Siinä on 17 A AC-3 (400 V) ja jopa 7,5 kW moottoriteho 400 V jännitteellä, ja siinä on 230 V AC 50/60 Hz käämi. Toisin kuin mallissa 3RT1015, tässä mallissa ei ole sisäänrakennettua apukosketinta – apulohkot on tilattava erikseen. Ruuviliittimien liitännät, IP20-sormiturvallinen rakenne ja 35 mm:n DIN-kiskoasennus tekevät siitä ihanteellisen moottorin ohjauspaneeleihin, pumppujen ohjaukseen, LVI-järjestelmiin ja teollisuusautomaatiosovelluksia varten, jotka vaativat suurempaa virtakapasiteettia kuin S00-koon kontaktorit voivat tarjota.
FAQ
K: Mitä eroa on 3RT1025-1AP00:lla ja 3RT1015-1AP01:llä?
V: 3RT1025-1AP00 on kokoa S0 (17 A, 7,5 kW), kun taas 3RT1015-1AP01 on kokoa S00 (9 A, 4 kW). S0-koossa on suurempi runko, korkeampi virtaluokitus eikä sisäänrakennettua apukosketinta.
K: Onko 3RT1025-1AP00:n mukana apukoskettimet?
V: Ei, tässä mallissa ei ole sisäänrakennettua apukosketinlohkoa. Sinun on tilattava erikseen kiinnitettävä apulohko, kuten 3RH1921-1EA11 (1 NO + 1 NC) tai 3RH1921-1FE22 (2 NO + 2 NC).
K: Mitä kelajännitettä 3RT1025-1AP00 käyttää?
V: Se käyttää 230 V AC käämiä, joka toimii 50/60 Hz. Pääte '1AP00' osoittaa 230 V AC kelajännitteen Siemensin nimeämiskäytännössä.
K: Mitä moottoritehoa tämä kontaktori voi kytkeä 400 V:lla?
V: 3RT1025-1AP00 voi kytkeä moottoreita 7,5 kW:iin asti 400 V AC:n AC-3 käyttöluokassa.
K: Mitä ylikuormitusrelettä tulisi käyttää tämän kontaktorin kanssa?
V: S0-koon vakiomallinen ylikuormitusrele on 3RU11 21-4DB0 tai vastaava 3RU-sarjan lämpörele tai 3RB-sarjan elektroniset ylikuormitusreleet.
K: Voidaanko tätä kontaktoria käyttää AC-4-käyttöön (pistoke/syöttäminen)?
V: Kyllä, mutta nimellisvirtaa on vähennettävä merkittävästi - noin 5–6 A AC-4-käytössä kytkentätaajuudesta riippuen, koska kuumuus lisääntyy toistuvasta valokaaresta.
K: Mitkä ovat 3RT1025-1AP00:n mitat?
V: Mitat ovat 93 mm (K) × 45 mm (L) × 95 mm (S). Leveys on sama kuin S00 (45 mm), mutta korkeus ja syvyys ovat suuremmat.
K: Kuinka kontaktori on asennettu?
V: Se voidaan asentaa tavalliseen 35 mm DIN-kiskoon tai ruuvikiinnityksellä käyttäen mukana toimitettuja kiinnitysreikiä pohjassa.
K: Mikä on AC-3-käytön kytkentätaajuusraja?
V: 3RT1025-1AP00 tukee jopa 15 kytkentätoimintoa tunnissa AC-3-käytössä. Korkeammilla taajuuksilla, ota yhteyttä Siemensin tekniseen tukeen, jos tarvitset vähennysohjeita.

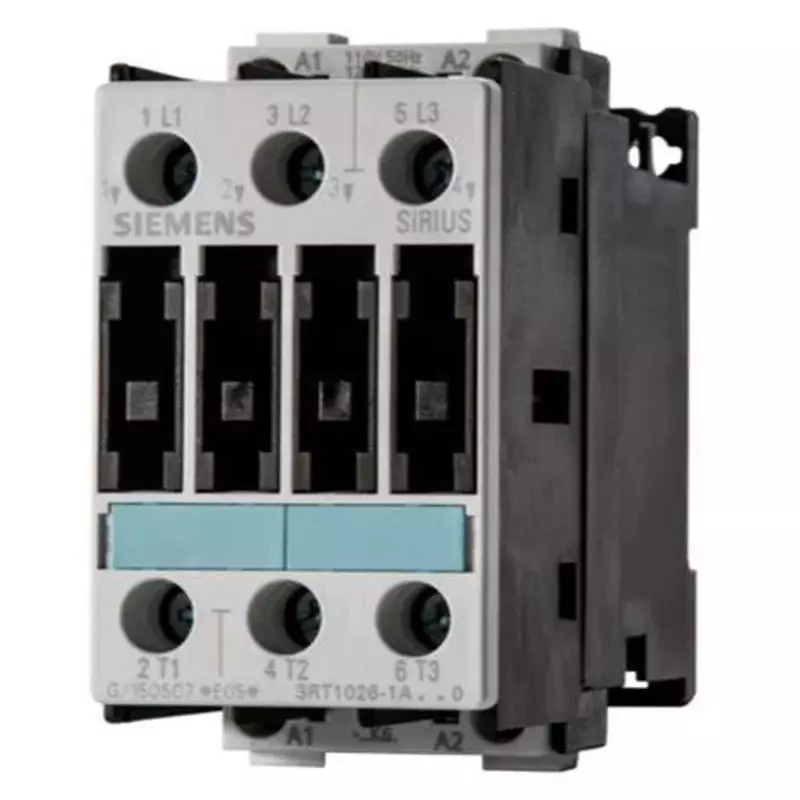

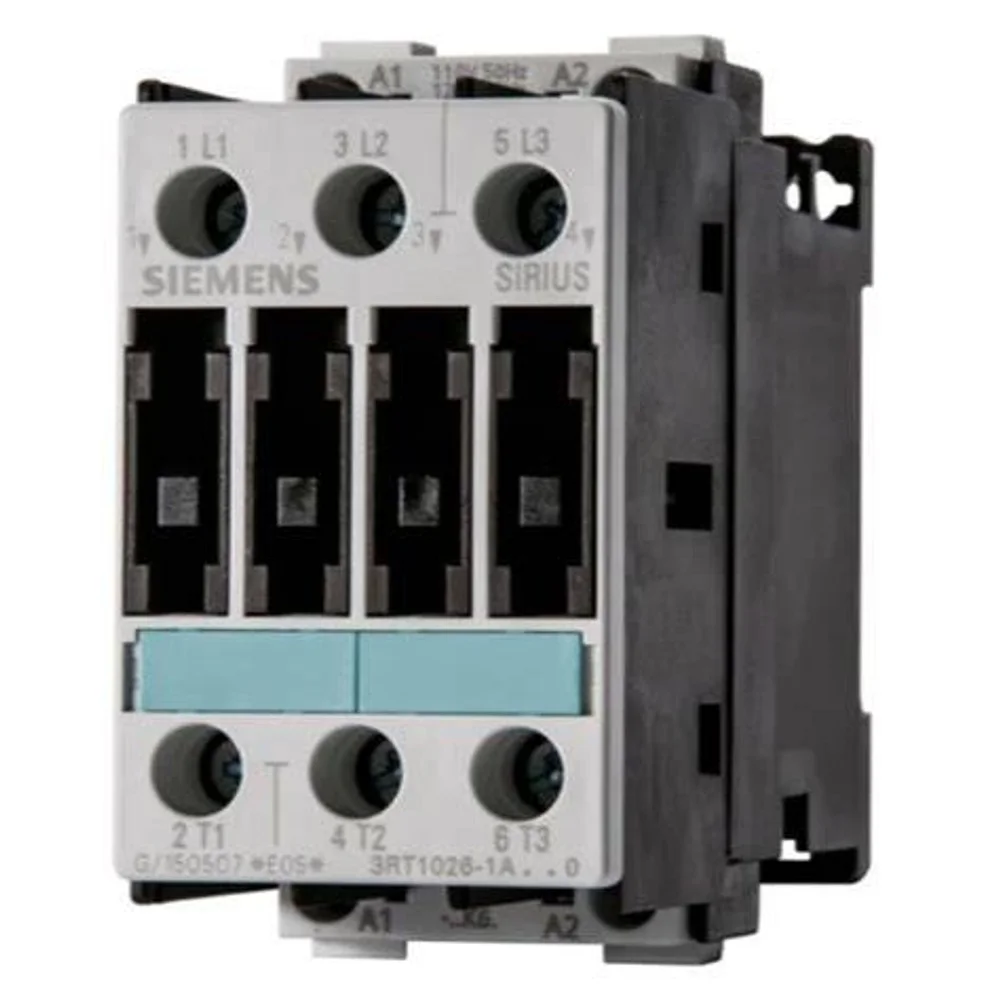

Siemens 3RT1025-1AP00 tehokontaktori |
|
Siemens 3RT1025-1AP00 - Tekniset tiedot |
|
Ominaisuus |
Erittely |
- |
- |
Tuotetyyppi |
Virtakontaktori |
Tilausnumero |
3RT1025-1AP00 |
Sarja |
Siemens SIRIUS 3RT1 |
Koko |
S0 |
Päänapojen lukumäärä |
3 (3 EI) |
Kelan jännite |
230 V AC, 50/60 Hz |
Nimelliskäyttövirta (Ie) - AC-3 |
17 A @ 230 V; 17 A @ 400 V; 17 A @ 500 V; 12,5 A @ 690 V |
Nimelliskäyttövirta (Ie) - AC-1 |
32 A (resistiivinen kuorma, 40 °C) |
Moottorin teho (P) - AC-3 |
4,0 kW @ 230 V; 7,5 kW @ 400 V; 9,0 kW @ 500 V; 11,0 kW @ 690 V |
Käyttöluokka |
AC-3 (moottorin kytkentä), AC-1 (resistiiviset kuormat) |
Kelan virrankulutus (poiminta) |
noin 70 VA |
Kelan virrankulutus (pito) |
noin 7,0 VA |
Sisäänrakennettu apukosketin |
Ei mitään (täytyy tilata erikseen, esim. 3RH1921-1EA11) |
Yhteystyyppi |
Ruuviliittimet |
Asennus |
35 mm DIN-kisko- tai ruuvikiinnitys |
Mitat (K × L × S) |
93 × 45 × 95 mm |
Paino |
noin 0,45 kg |
Suojausaste |
IP20 (sormiturvallinen) |
Nimellinen eristysjännite (Ui) |
690 V |
Nimellisimpulsinkestävyysjännite (Uimp) |
6 kV |
Käyttölämpötila |
-25°C - +60°C |
Mekaaninen käyttöikä |
10 miljoonaa kytkentäjaksoa |
Sähköinen käyttöikä (AC-3) |
1 miljoona kytkentäjaksoa |
Kytkentätaajuus (AC-3) |
Jopa 15 toimenpidettä tunnissa |
Standardit |
IEC 60947-4-1, EN 60947-4-1 |
Tärinänkestävyys |
Jopa 10 g (IEC 60068-2-6) |
Iskunkesto |
Jopa 150 g (IEC 60068-2-27) |
