| Artikkelinumero |
6ES7241-1CH32-0XB0 |
6ES7241-1AH32-0XB0 |
|
Tiedonsiirtomoduuli cm 1241, RS422/485 |

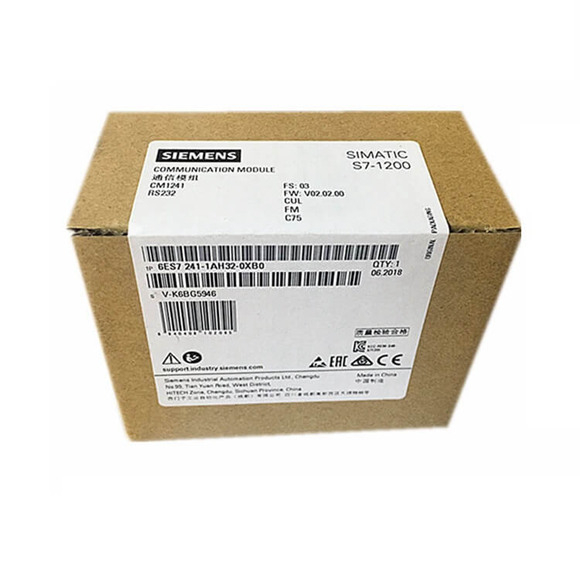

Tiedonsiirtomoduuli cm 1241, RS232 |
| Yleistä tietoa |
|
|
| Tuotetyyppimerkintä |
CM 1241 RS 422 / 485 |
CM 1241 RS 232 |
| Syöttöjännite |
|
|
| Nimellisarvo (DC) |
24 V |
24 V |
| sallittu alue, alaraja (DC) |
20,4 V |
20,4 V |
| sallittu alue, yläraja (DC) |
28,8 V |
28,8 V |
| Tulovirta |
|
|
| Nykyinen kulutus, max. |
220 mA; Takalevyn väylästä 5 V DC |
200 mA; Takalevyn väylästä 5 V DC |
| Tehon menetys |
|
|
| Virtakatkos, typ. |
1,1 W |
1,1 W |
| Liitännät |
|
|
| Liitännät/väylätyyppi |
RS 422/485 (X.27) |
RS 232C (V.24) |
| Liitäntöjen määrä |
1 |
1 |
| Point-to-point-yhteys |
|
|
| ·
● Kaapelin pituus max. · |
1000 m |
10 m |
| Integroitu protokollaohjain |
|
|
| ·
– Vapaasatama · |
Kyllä |
Kyllä |
| ·
— ASCII · |
Kyllä; Saatavilla kirjastotoimintona |
Kyllä; Saatavilla kirjastotoimintona |
| ·
— Modbus RTU isäntä · |
Kyllä |
Kyllä |
| ·
— MODBUS RTU orja · |
Kyllä |
Kyllä |
| ·
- USS · |
Kyllä; Saatavilla kirjastotoimintona |
|
| Protokollat |
|
|
| Integroidut protokollat |
|
|
| Freeport |
|
|
| ·
- Sähkeen pituus, max. · |
1 kt |
1 kt |
| ·
— Bittiä per merkki · |
7 tai 8 |
7 tai 8 |
| ·
— Pysäytysbittien lukumäärä · |
1 (vakio), 2 |
1 (vakio), 2 |
| ·
— Pariteetti · |
Ei pariteettia (standardi); parillinen, epätasainen, merkki (pariteettibitti aina 1); välilyönti (pariteettibitti aina 0) |
Ei pariteettia (standardi); parillinen, epätasainen, merkki (pariteettibitti aina 1); välilyönti (pariteettibitti aina 0) |
| 3964 (R) |
|
|
| ·
- Sähkeen pituus, max. · |
1 kt |
1 kt |
| ·
— Bittiä per merkki · |
7 tai 8 |
7 tai 8 |
| ·
— Pysäytysbittien lukumäärä · |
1 (vakio), 2 |
1 (vakio), 2 |
| ·
— Pariteetti · |
Ei pariteettia (standardi); parillinen, epätasainen, merkki (pariteettibitti aina 1); välilyönti (pariteettibitti aina 0) |
Ei pariteettia (standardi); parillinen, epätasainen, merkki (pariteettibitti aina 1); välilyönti (pariteettibitti aina 0) |
| Modbus RTU isäntä |
|
|
| ·
— Osoitealue · |
1 - 49 999 (standardi Modbus-osoite) |
1 - 49 999 (standardi Modbus-osoite) |
| ·
— Orjien lukumäärä, max. · |
247; orjanumerot 1 - 247, MODBUS-verkkosegmenttiä kohden enintään 32 laitetta, lisätoistimia tarvitaan verkon laajentamiseksi maksimikokoonpanoon |
247; orjanumerot 1 - 247, MODBUS-verkkosegmenttiä kohden enintään 32 laitetta, lisätoistimia tarvitaan verkon laajentamiseksi maksimikokoonpanoon |
| MODBUS RTU orja |
|
|
| ·
— Osoitealue · |
1 - 49 999 (standardi Modbus-osoite) |
1 - 49 999 (standardi Modbus-osoite) |
| Mitat |
|
|
| Leveys |
30 mm |
30 mm |
| Korkeus |
100 mm |
100 mm |
| Syvyys |
75 mm |
75 mm |
| Painot |
|
|
| Paino, n. |
155 g |
150 g |
