| Broj artikla |
6ES7241-1CH32-0XB0 |

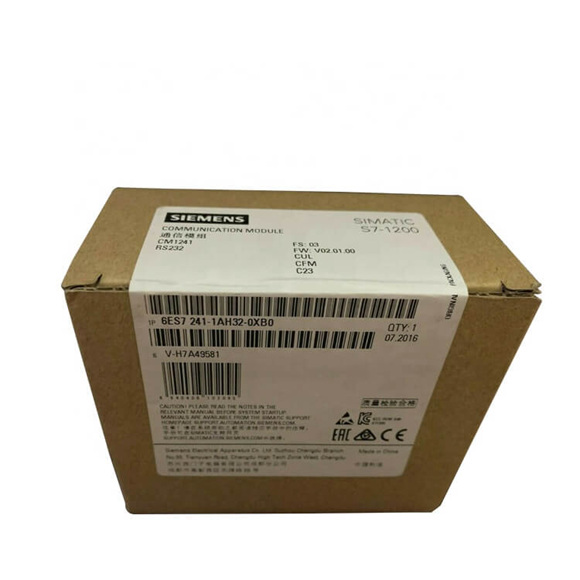

6ES7241-1AH32-0XB0 |
|
Komunikacijski modul cm 1241, RS422/485 |
Komunikacijski modul cm 1241, RS232 |
| Opće informacije |
|
|
| Oznaka vrste proizvoda |
CM 1241 RS 422 / 485 |
CM 1241 RS 232 |
| Napon za opskrbu |
|
|
| Nazivna vrijednost (DC) |
24 V |
24 V |
| dopušteni raspon, donja granica (DC) |
20,4 V |
20,4 V |
| dopušteni raspon, gornja granica (DC) |
28,8 V |
28,8 V |
| Ulazna struja |
|
|
| Potrošnja struje, max. |
220 mA; Iz sabirnice zadnje ploče 5 V DC |
200 mA; Iz sabirnice zadnje ploče 5 V DC |
| Gubitak snage |
|
|
| Gubitak snage, tip. |
1,1 W |
1,1 W |
| sučelja |
|
|
| Tip sučelja/sabirnice |
RS 422 / 485 (X.27) |
RS 232C (V.24) |
| Broj sučelja |
1 |
1 |
| Veza od točke do točke |
|
|
| ·
● Duljina kabela, maks. · |
1 000 m |
10 m |
| Upravljački program integriranog protokola |
|
|
| ·
— Freeport · |
Da |
Da |
| ·
— ASCII · |
Da; Dostupan kao funkcija knjižnice |
Da; Dostupan kao funkcija knjižnice |
| ·
— Modbus RTU master · |
Da |
Da |
| ·
— MODBUS RTU slave · |
Da |
Da |
| ·
— USS · |
Da; Dostupan kao funkcija knjižnice |
|
| Protokoli |
|
|
| Integrirani protokoli |
|
|
| Freeport |
|
|
| ·
— Dužina telegrama, maks. · |
1 kbajt |
1 kbajt |
| ·
— Bitovi po znaku · |
7 ili 8 |
7 ili 8 |
| ·
— Broj zaustavnih bitova · |
1 (standardno), 2 |
1 (standardno), 2 |
| ·
— Paritet · |
Nema pariteta (standard); parno, neravnomjerno, oznaka (bit parnosti uvijek 1); razmak (bit parnosti uvijek 0) |
Nema pariteta (standard); parno, neravnomjerno, oznaka (bit parnosti uvijek 1); razmak (bit parnosti uvijek 0) |
| 3964 (R) |
|
|
| ·
— Dužina telegrama, maks. · |
1 kbajt |
1 kbajt |
| ·
— Bitovi po znaku · |
7 ili 8 |
7 ili 8 |
| ·
— Broj zaustavnih bitova · |
1 (standardno), 2 |
1 (standardno), 2 |
| ·
— Paritet · |
Nema pariteta (standard); parno, neravnomjerno, oznaka (bit parnosti uvijek 1); razmak (bit parnosti uvijek 0) |
Nema pariteta (standard); parno, neravnomjerno, oznaka (bit parnosti uvijek 1); razmak (bit parnosti uvijek 0) |
| Modbus RTU master |
|
|
| ·
— Područje adrese · |
1 do 49 999 (standardno Modbus adresiranje) |
1 do 49 999 (standardno Modbus adresiranje) |
| ·
— Broj robova, max. · |
247; podređeni brojevi od 1 do 247, po MODBUS mrežnom segmentu najviše 32 uređaja, dodatni repetitori potrebni za proširenje mreže do maksimalne konfiguracije |
247; podređeni brojevi od 1 do 247, po MODBUS mrežnom segmentu najviše 32 uređaja, dodatni repetitori potrebni za proširenje mreže do maksimalne konfiguracije |
| MODBUS RTU slave |
|
|
| ·
— Područje adrese · |
1 do 49 999 (standardno Modbus adresiranje) |
1 do 49 999 (standardno Modbus adresiranje) |
| Dimenzije |
|
|
| Širina |
30 mm |
30 mm |
| Visina |
100 mm |
100 mm |
| Dubina |
75 mm |
75 mm |
| Utezi |
|
|
| Težina, cca. |
155 g |
150 g |
