| Artikkelinumero |

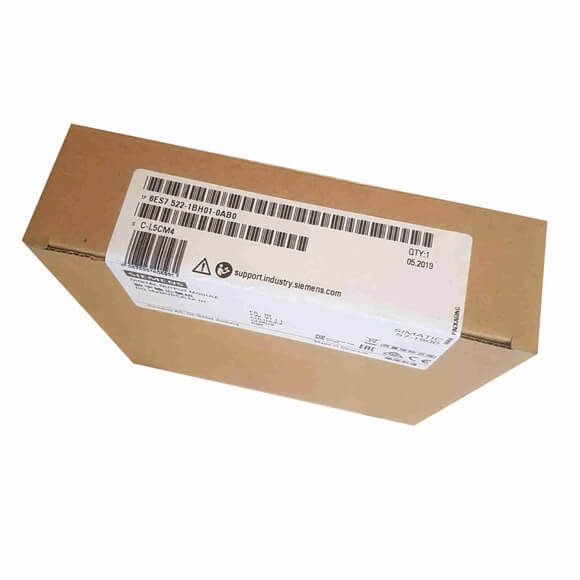

6ES7522-1BH01-0AB0 |
6ES7522-1BL01-0AB0 |
6ES7522-1BF00-0AB0 |
6ES7522-5EH00-0AB0 |
|
S7-1500, DQ 16x24V DC/0.5A HF |
S7-1500, DQ 32x24VDC/0,5A HF |
S7-1500, DQ 8x24VDC/2A HF |
S7-1500, DQ 16×24…48VUC/125VDC/0.5A ST |
| Yleistä tietoa |
|
|
|
|
| Tuotetyyppimerkintä |
DQ 16x24VDC/0.5A HF |
DQ 32x24VDC/0,5A HF |
DQ 8x24VDC/2A HF |
DQ 16 × 24 … 48 V UC / 125 V DC / 0,5 A ST |
| HW:n toimintatila |
FS02:sta |
FS02:sta |
FS03 |
FS02 |
| Laiteohjelmiston versio |
V1.1.0 |
V1.1.0 |
V2.2.0 |
V1.0.0 |
|
● FW-päivitys mahdollista |
Kyllä |
|
Kyllä |
Kyllä |
| Tuotteen toiminto |
|
|
|
|
|
● I&M-tiedot |
Kyllä; I&M0:sta I&M3:een |
Kyllä; I&M0:sta I&M3:een |
Kyllä; I&M0:sta I&M3:een |
Kyllä; I&M0:sta I&M3:een |
|
● Isokronitila |
Kyllä |
Kyllä |
Ei |
Ei |
|
● Priorisoitu käynnistys |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
| Suunnittelu kanssa |
|
|
|
|
|
● VAIHE 7 TIA-portaali konfiguroitavissa/integroitavissa versiosta alkaen |
V13 SP1 / – |
V13 SP1 / – |
V13 SP1 / – |
V13 SP1 / – |
|
● VAIHE 7 konfiguroitavissa/integroitavissa versiosta |
|
|
V5.5 SP3 / – |
V5.5 SP3 / – |
|
● PROFIBUS GSD-versiosta/GSD-versiosta |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
|
● PROFINET GSD-versiosta/GSD-versiosta |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
| Toimintatila |
|
|
|
|
|
● DQ |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
|
● DQ energiansäästötoiminnolla |
Ei |
Ei |
Kyllä; sovelluksen kanssa |
Ei |
|
● PWM |
Ei |
Ei |
Kyllä |
Ei |
|
● Nokan ohjaus (vaihto vertailuarvoihin) |
Ei |
Ei |
Ei |
Ei |
|
● Ylinäytteenotto |
Ei |
Ei |
Ei |
Ei |
|
● MSO |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
|
● Integroitu käyttösyklilaskuri |
Kyllä |
Kyllä |
Kyllä |
Ei |
| Syöttöjännite |
|
|
|
|
| Nimellisarvo (DC) |
24 V |
24 V |
24 V |
|
| sallittu alue, alaraja (DC) |
20,4 V |
20,4 V |
20,4 V |
|
| sallittu alue, yläraja (DC) |
28,8 V |
28,8 V |
28,8 V |
|
| Käänteisen napaisuuden suojaus |
Kyllä; sisäisen suojauksen kautta 7 A per ryhmä |
Kyllä; sisäisen suojauksen kautta 7 A per ryhmä |
Kyllä; sisäisen suojauksen kautta 10 A per ryhmä |
|
| Tulovirta |
|
|
|
|
| Nykyinen kulutus, max. |
30 mA |
60 mA |
40 mA; 20 mA ryhmää kohden, lähtöä ei ole aktivoitu. |
|
| Lähtöjännite |
|
|
|
|
| Nimellisarvo (DC) |
24 V |
24 V |
24 V |
24 V; 48 V, 125 V |
| Nimellisarvo (AC) |
|
|
|
24 V; 48 V (50–60 Hz) |
| Tehoa |
|
|
|
|
| Virta saatavilla takalevyn väylästä |
1,1 W |
1,1 W |
0,9 W |
2 W |
| Tehon menetys |
|
|
|
|
| Virtakatkos, typ. |
2 W |
3,5 W |
5,6 W; 6,8 W PWM-käyttöön |
3,8 W |
| Digitaaliset lähdöt |
|
|
|
|
| Digitaalilähdön tyyppi |
Transistori |
Transistori |
Transistori |
Transistori |
| Digitaalisten lähtöjen määrä |
16 |
32 |
8 |
16 |
| Virran uppoaminen |
|
|
|
Kyllä |
| Nykyinen hankinta |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
| Digitaaliset lähdöt, parametroitavissa |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
| Oikosulkusuojaus |
Kyllä; Kello elektronisesti |
Kyllä; Kello elektronisesti |
Kyllä |
|
|
● Vastekynnys, typ. |
1 A |
1 A |
3 A |
|
| Induktiivisen sammutusjännitteen rajoitus arvoon |
L+ (-53 V) |
L+ (-53 V) |
-17 V |
200 V (vaimennindiodi) |
| Digitaalitulon ohjaus |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
| Digitaaliset lähtötoiminnot, parametroitavissa |
|
|
|
|
|
● Vapaasti käytettävä digitaalinen lähtö |
|
|
Kyllä |
|
|
● PWM-lähtö |
|
|
Kyllä |
|
|
— Lukumäärä, max. |
|
|
2 |
|
|
— Jakson kesto, parametroitavissa |
|
|
Kyllä; 2 … 100 ms jatkuvaa |
|
|
— ON-aika, min. |
|
|
0 % |
|
|
— PÄÄLLÄ-aika, max. |
|
|
100 % |
|
|
— Käyttösuhteen resoluutio |
|
|
0,1 % |
|
|
— Pulssin vähimmäiskesto |
|
|
300 µs |
|
| Lähtöjen kytkentäkapasiteetti |
|
|
|
|
|
● resistiivisellä kuormalla, max. |
0,5 A |
0,5 A |
|
0,5 A |
|
● lampun kuormituksella, max. |
5 W |
5 W |
10 W |
40 W; 125 V DC, 10 W 48 V UC, 5 W 24 V UC |
| Kuormituksen kestävyysalue |
|
|
|
|
|
● alaraja |
48 Ω |
48 Ω |
12 Ω |
|
|
● yläraja |
12 kΩ |
12 kΩ |
4 kΩ |
|
| Lähtöjännite |
|
|
|
|
|
● signaalille '1', min. |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,0 V) |
| Lähtövirta |
|
|
|
|
|
● signaalin '1' nimellisarvolle |
0,5 A |
0,5 A |
2 A |
0,5 A |
|
● signaalille '1' sallittu alue, max. |
0,5 A |
0,5 A |
2,4 A; huomioi PWM-toiminnan aliarvostusmääritykset |
0,6 A |
|
● signaalille '0' nollavirta, max. |
0,5 mA |
0,5 mA |
0,5 mA |
|
| Lähtöviive resistiivisellä kuormalla |
|
|
|
|
|
● '0' - '1', kirjoita. |
|
|
80 µs |
|
|
● '0' - '1', max. |
100 µs |
100 µs |
100 µs |
5 ms |
|
● '1' arvoon '0', kirjoita. |
|
|
300 µs |
|
|
● '1' - '0', max. |
500 µs |
500 µs |
500 µs |
5 ms |
| Kahden lähdön rinnakkaiskytkentä |
|
|
|
|
|
● logiikkalinkkejä varten |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
|
● nostamiseen |
Ei |
Ei |
Ei |
Ei |
|
● kuorman redundanttiseen ohjaukseen |
Kyllä |
Kyllä |
Kyllä |
Kyllä |
