| Artikkelinumero |

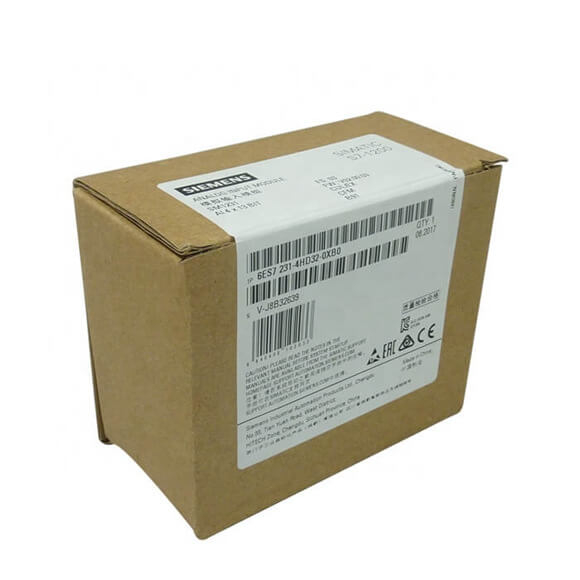

6ES7231-4HD32-0XB0 |
6ES7231-4HF32-0XB0 |
6ES7231-5ND32-0XB0 |
|
Analoginen tulo SM 1231, 4AI |
Analoginen tulo SM 1231, 8AI |
Analoginen tulo SM 1231, 4ai 16bit |
| Yleiset tiedot |
|
|
|
| Tuotetyyppinen nimitys |
SM 1231, AI 4 × 13 -bittinen |
SM 1231, AI 8 × 13 -bittinen |
SM 1231, AI 4 × 16 -bittinen |
| Toimitusjännite |
|
|
|
| Nimellisarvo (DC) |
24 V |
24 V |
24 V |
| Tulovirta |
|
|
|
| Nykyinen kulutus, typ. |
45 Ma |
45 Ma |
65 Ma |
| Taustapussin 5 V DC, typ. |
80 Ma |
90 Ma |
80 Ma |
| Virranhäviö |
|
|
|
| Tehon menetys, typ. |
1,5 W |
1,5 W |
1,8 W |
| Analogiset tulot |
|
|
|
| Analogisten tulojen lukumäärä |
4; Virta- tai jännitteen differentiaalitulot |
8; Virta- tai jännitteen differentiaalitulot |
4; Virta- tai jännitteen differentiaalitulot |
| Sallittava syöttöjännite jännitteen tulolle (tuhoamisraja), enintään. |
35 V |
35 V |
± 35 V |
| Sallittu syöttövirta virran tulolle (tuhoamisraja), maks. |
40 Ma |
40 Ma |
40 Ma |
| Sykliaika (kaikki kanavat) Max. |
625 µs |
625 µs |
100 µs |
| Syöttöalueet |
|
|
|
|
● Jännite |
Kyllä; ± 10 V, ± 5 V, ± 2,5 V |
Kyllä; ± 10 V, ± 5 V, ± 2,5 V |
Kyllä; ± 10 V, ± 5 V, ± 2,5 V tai ± 1,25 V |
|
● virta |
Kyllä; 4 - 20 mA, 0 - 20 mA |
Kyllä; 4 - 20 mA, 0 - 20 mA |
Kyllä; 4 - 20 mA, 0 - 20 mA |
|
● Resoluutio ylittämällä (bitti mukaan lukien merkki), maks. |
12 -bittinen; + merkki |
12 -bittinen; + merkki |
15 bitti; + merkki |
|
● Integrointiaika, parametroidaan |
Kyllä |
Kyllä |
Kyllä |
|
● Häiriöjännitteen tukahduttaminen häiriötaajuudelle F1 Hz: ssä |
40 dB, DC - 60 V häiriötaajuudelle 50 /60 Hz |
40 dB, DC - 60 V häiriötaajuudelle 50 /60 Hz |
40 dB, DC - 60 V häiriötaajuudelle 50 /60 Hz |
|
● Syksyn korkeus, enintään. |
0,3 m; Viisi kertaa, tuotepaketissa |
0,3 m; Viisi kertaa, tuotepaketissa |
0,3 m; Viisi kertaa, tuotepaketissa |
| Ympäristön lämpötila käytön aikana |
|
|
|
| Ympäristön lämpötila varastoinnin/kuljetuksen aikana |
|
|
|
|
● Min. |
-40 ° C |
-40 ° C |
-40 ° C |
|
● Max. |
70 ° C |
70 ° C |
70 ° C |
| Ilmanpaine acc. IEC 60068-2-13 |
|
|
|
|
● Käyttö, min. |
795 HPA |
795 HPA |
795 HPA |
|
● Toiminta, max. |
1 080 HPA |
1 080 HPA |
1 080 HPA |
|
● Varastointi/kuljetus, min. |
660 hpa |
660 hpa |
660 hpa |
|
● Varastointi/kuljetus, maks. |
1 080 HPA |
1 080 HPA |
1 080 HPA |
| Suhteellinen kosteus |
|
|
|
|
● Toiminta 25 ℃ ilman kondensaatiota, maks. |
95 % |
95 % |
95 % |
| Epäpuhtauspitoisuudet |
|
|
|
|
● SO2 RH <60% ilman kondensaatioita |
S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% tiivistymätön |
S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% tiivistymätön |
S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% tiivistymätön |
| Mitat |
|
|
|
| Leveys |
45 mm |
45 mm |
45 mm |
| Korkeus |
100 mm |
100 mm |
100 mm |
| Syvyys |
75 mm |
75 mm |
75 mm |
| Painot |
|
|
|
| Paino, noin |
180 g |
180 g |
180 g |
