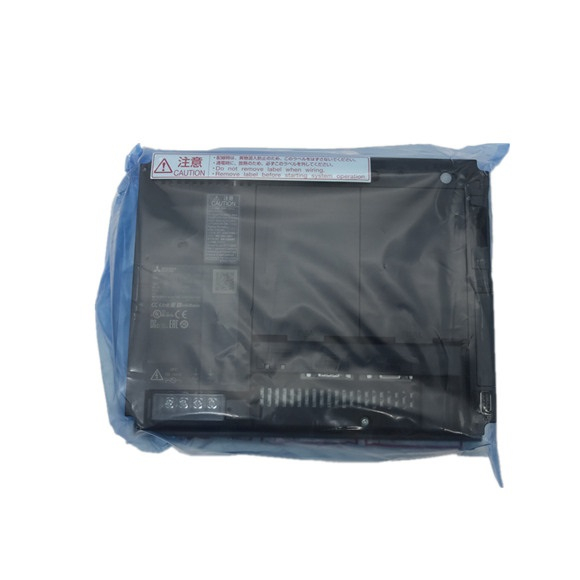

| 12 ″ mitsubishi touch screen hmis |
GT2512-STBA GT2512-STBD |
GT2512F-STNA GT2512F-STND |
GT2510-VTBA GT2510-VTBD |
GT2510-VTWA GT2510-VTWD |
GT2510F-VTNA GT2510F-VTND |
GT2510-WXTBD GT2510-WXTSD |
| I -type |
TFT Kulay LCD |
| Laki ng screen |
12.1 ″ |
10.4 ″ |
10.1 ″ ang lapad |
| Resolusyon (DOTS) |
800 x 600 Dots SVGA |
640 x 480 VGA |
Wxga:
1280 × 800 tuldok |
| Laki ng pagpapakita (w x h) mm |
246 x 184.5 |
211.2 x 158.4 |
216.96 x 135.6 |
|
Bilang ng mga character |
16-tuldok na pamantayang font: 50 chars x 37 linya (2-Byte) 12-tuldok na pamantayang font: 66 chars. x 50 linya (2-byte) |
16-tuldok na pamantayang font: 40 chars. × 30 linya (2-byte) 12-tuldok na pamantayang font: 53 chars. × 40 linya (2-byte) |
16-tuldok na pamantayang font: 80 character × 50 linya (two-byte)
12-tuldok na pamantayang font: 106 character × 66 linya (two-byte) |
| Ipakita ang mga kulay |
65536 Mga Kulay |
| Pagsasaayos ng Intensity |
32-level na pagsasaayos |
| Backlight
I -type |
LED (hindi mapapalitan) |
|
Buhay (*4) |
Tinatayang 60000 oras o higit pa (oras para sa intensity ng pagpapakita ay umabot sa 50% sa nakapaligid na temperatura ng 25 ° C) |
Tinatayang 50000 h (operating ambient temperatura: 25 ° C, intensity ng display: 50%) |
| Touch Panel (*3)
I -type |
Analog resistive film |
| Key size (tuldok) |
Minimum na 2 x 2 tuldok (bawat key) (*8) |
| Sabay -sabay na pindutin |
Hindi magagamit (*5) (1 point lamang ang maaaring mapindot) |
| Buhay |
1 milyong beses o higit pa (operating force 0.98n o mas kaunti) |
|
Kulay ng panel |
Itim |
- |
Itim |
Puti |
- |
GT2510-WXTBD:
Itim GT2510-WXTSD: Pilak |
|
Memorya Kapasidad ng memorya ng gumagamit |
Memorya para sa imbakan (ROM): 32MB, memorya para sa operasyon (RAM): 80MB |
Memorya para sa imbakan (ROM): 32MB, memorya para sa operasyon (RAM): 128MB |
| Buhay (Hindi ng Mga Pagsulat) |
100,000 beses |
| Panloob na katumpakan ng orasan |
± 90 sec/buwan (nakapaligid na temperatura 25 ° C) |
| Uri ng baterya |
GT11-50BAT lithium baterya |
| Buhay |
Tinatayang 5 taon (nakapaligid na temperatura 25 ° C) |
| Built-in na interface
RS-232 |
1ch bilis ng paghahatid: 115200/57600/38400/19200/9600/4800bps konektor na hugis: d-sub 9-pin (lalaki) |
| RS-422/485 |
1ch bilis ng paghahatid: 115200/57600/38400/19200/9600/4800bps konektor na hugis: d-sub 9-pin (babae) |
| Ethernet |
1ch Data Transfer Paraan: 10Base-T/100Base-TX konektor na hugis: RJ-45 (Modular Jack) |
2ch |
| USB (host) |
2ch (harap/likuran na mukha) |
1ch (likurang mukha) |
2ch (harap/likuran na mukha) |
1ch (likurang mukha) |
|
Pinakamataas na bilis ng paglipat: Mataas na bilis ng 480Mbps konektor na hugis: USB-A |
| USB (aparato) |
1ch (harap na mukha) |
1ch (likurang mukha) |
1ch (harap na mukha) |
1 channel (likurang mukha) |
1 ch (harap na mukha) |
|
Pinakamataas na rate ng paglilipat: Mataas na bilis ng 480 Mbps konektor na hugis: USB mini-b |
| SD memory card |
1CH SDHC Compliant (maximum 32GB) |
| Interface ng extension |
Para sa yunit ng komunikasyon/pag -mount ng yunit ng pagpipilian |
- |
| Side interface |
Para sa pag -install ng isang wireless lan komunikasyon unit |
|
Ang interface ng output ng tunog |
- |
1 channel, wav
Format (16 bits, 8 kHz/16 kHz, monoral) naaangkop na plug: f3.5 stereo mini-plug (3-Prong) |
| Output ng buzzer |
Solong tono (tono, haba ng tono na nababagay) |
| Power LED |
Kulay ng paglabas: 2 kulay (asul, orange) |
|
Proteksyon na konstruksyon |
Front: IP67f ( *6, *9) Sa loob ng control panel: IP2X |
Front: IP67f ( *7, *9) Sa loob ng control panel: IP2X |
Front: IP67f ( *6, *9) Sa loob ng control panel: IP2X |
Front: IP67f ( *7, *9) Sa loob ng control panel: IP2X |
Harap: IP67f (*6*9) sa control panel: IP2X |
| Panlabas na Dimensyon (W x H x D) Mm |
316 x 246 x 52 |
311 x 237 x 54 |
303 x 218 x 52 |
298 x 209 x 54 |
252 x 194 x 48 |
| Panel Cutout (W x H) mm |
302 x 228 |
269 x 214 |
289 x 200 |
234 x 187 |
243.5 x 185.5 |
| Timbang (hindi kasama ang pag -mount bracket) kg |
2.4 |
2.1 |
1.2 |
|
Naaangkop na software package |
GT works3 bersyon1.122c o mas bago |
GT works3 bersyon1.150g o mas bago |
GT works3 bersyon1.112s o mas bago |
GT works3 bersyon1.150g o mas bago |
GT Works3 Bersyon 1.175h o mas bago |
