| Taper |
Capteur laser basé sur la distance |
|
|
|
|
|
| Apparence |
M18 MONTRE FILÉ |
Rectangulaire |
|
|
|
|
|
NPN |
LR-ZH490CB * 1
Fonction UCD |
LR-ZB240CB |
LR-ZB90CB |
- |
- |
- |
| NPN |
- |
- |
- |

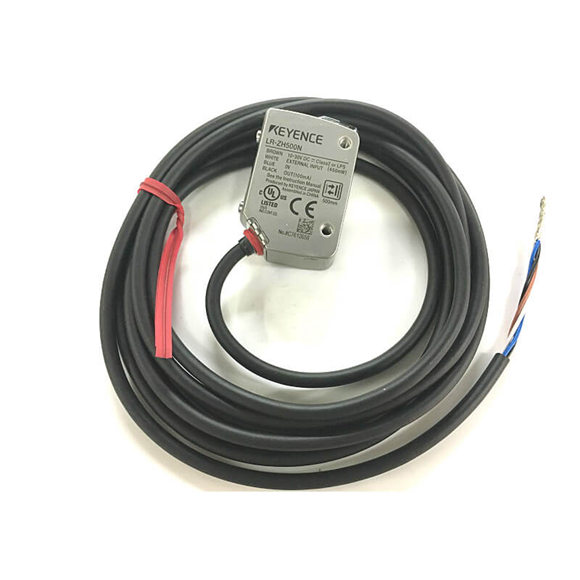

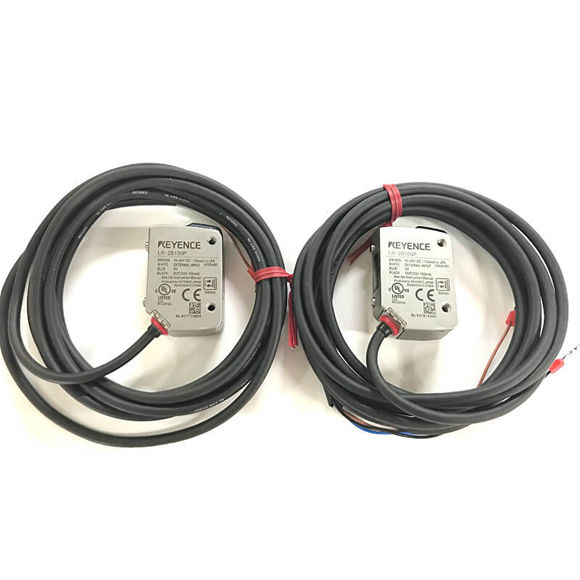

LR-ZH500N
Fonction UCD |

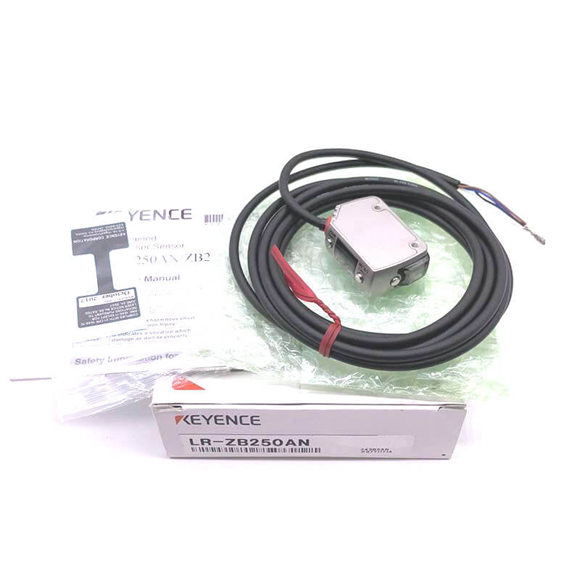

LR-ZB250AN |
LR-ZB100N |
| NPN |
- |
- |
- |
LR-ZH500CN
Fonction UCD |
LR-ZB250CN |
LR-ZB100CN |
|
Pnp |
- |
- |
- |
LR-ZH500P * 1
Fonction UCD |
LR-ZB250AP |
LR-ZB100P |
| Pnp |
- |
- |
- |
LR-ZH500CP * 1
Fonction UCD |
LR-ZB250CP |
LR-ZB100CP |
| Pnp |
- |
- |
- |
LR-ZH500C3P * 1
Fonction UCD |
LR-ZB250C3P |
LR-ZB100C3P |
| Distance détectable |
25 à 490 mm 0,98 ″ à 19,29 ″ (465 à 0) * 2 |
25 à 240 mm 0,98 ″ à 9,45 ″ (215 à 0) * 2 |
25 à 90 mm 0,98 ″ à 3,54 ″ (650 à 0) * 2 |
35 à 500 mm 1,38 ″ à 19,69 ″ (465 à 0) * 2 |
35 à 250 mm 1,38 ″ à 9,84 ″ (215 à 0) * 2 |
35 à 100 mm 1,38 ″ à 3,94 ″ (650 à 0) * 2 |
|
Écart détectable standard |
25 à 170 mm 0,98 ″ à 6,69 ″:
9 mm 0,35 ″ 170 à 290 mm 6,69 ″ à 11,42 ″: 25 mm 0,98 ″ 290 à 390 mm 11,42 ″ à 15,35 ″: 40 mm 1,57 ″ 390 à 490 mm 15,35 ″ à 19,29 ″: 50 mm 1,97 ″ |
25 à 170 mm 0,98 ″ à 6,69 ″: 9 mm 0,35 ″ 170 à 240 mm 6,69 ″ à 9,45 ″: 25 mm 0,98 ″ |
25 à 40 mm 0,98 ″ à 1,57 ″: 1,5 mm 0,06 ″ 40 à 90 mm 1,57 'à 3,54': 3 mm 0,12 ″ |
35 à 180 mm 1,38 ″ à 7,09 ″:
9 mm 0,35 ″ 180 à 300 mm 7,09 ″ à 11,81 ″: 25 mm 0,98 ″ 300 à 400 mm 11,81 'à 15,75': 40 mm 1,57 ″ 400 à 500 mm 15,75 'à 19,69': 50 mm 1,97 ″ |
35 à 180 mm 1,38 ″ à 7,09 ″: 9 mm 0,35 ″ 180 à 250 mm 7,09 ″ à 9,84 ″: 25 mm 0,98 ″ |
35 à 50 mm 1,38 ″ à 1,97 ″: 1,5 mm 0,06 ″ 50 à 100 mm 1,97 ″ à 3,94 ″: 3 mm 0,12 ″ |
| Résolution d'affichage |
1 à 5 (1 à 5 mm 0,04 'à 0,20') |
1 à 3 (1 à 3 mm 0,04 ″ à 0,12) |
2 (0,2 mm 0,01 ″) |
1 à 5 (1 à 5 mm 0,04 'à 0,20') |
1 à 3 (1 à 3 mm 0,04 'à 0,12') |
2 (0,2 mm 0,01 ″) |
| Taille de spot |
Env. Ø3 mm Ø0,12 ″ |
Env. 2,4 × 1,2 mm 0,09 ″ × 0,05 ″
à 240 mm 9,45 ″ |
Env. 2 × 1 mm 0,08 ″ × 0,04 ″
à 90 mm 3,54 ″ |
Env. Ø3 mm Ø0,12 ″ |
Env. 2,4 × 1,2 mm 0,09 ″ × 0,05 ″
à 250 mm 9,84 ″ |
Env. 2 × 1 mm 0,08 ″ × 0,04 ″
à 100 mm 3,94 ″ |
| Temps de réponse |
1,5 ms / 10 ms / 50 ms sélectionnable |
|
|
|
|
|
|
Classe laser |
Produit laser de classe 2 (IEC60825-1) Produit laser de classe II (FDA (CDRH) Part1040.10) |
Produit laser de classe 1 (IEC60825-1, FDA (CDRH) Part1040.10 * 3) |
Produit laser de classe 2 (IEC60825-1) Produit laser de classe II (FDA (CDRH) Part1040.10) |
Produit laser de classe 1 (IEC60825-1, FDA (CDRH) Part1040.10 * 3) |
|
|
|
Indicateur |
Affichage à un segment à 3 chiffres (blanc), indicateur de sortie (jaune), indicateur de données (orange),
1 indicateur de spot (vert) |
Affichage à un segment à 3 chiffres (rouge), indicateur de sortie (jaune), indicateur de données (orange),
1 indicateur de spot (vert) |
Affichage à un segment à 3 chiffres (blanc), indicateur de sortie (jaune), indicateur de données (orange),
1 indicateur de spot (vert) |
Affichage à un segment à 3 chiffres (rouge), indicateur de sortie (jaune), indicateur de données (orange),
1 indicateur de spot (vert) |
|
|
| Minuteur |
OFF / ON ON DELAT / OFF DELAT / ONE-CHOT |
|
|
|
|
|
|
Tension de puissance |
10 à 30 VDC, dont 10% Ripple (PP), classe 2 ou LPS |
|
|
|
|
|
| Consommation d'énergie |
450 MW ou moins (18 mA ou moins à 24 V, 34 mA ou moins à 12 V) |
|
|
|
|
|
| Contrôle la sortie |
LR-ZHXB: NPN Open Collector / PNP Open Collector Selectable, LR-ZBXB: NPN + PNP Open Collector, LR-ZXN: NPN Open Collector, LR-ZXP: PNP Collector ouvert, tension appliquée 30 VDC ou moins, Courant 100 mA ou moins, Voltage résiduel 1.2 V ou moins à 10 mA ou moins, 2 V ou moins à 10 MA MA |
|
|
|
|
|
| Circuit de protection |
Protection contre la connexion de puissance inverse, surintensité de sortie, surtension de sortie, connexion de sortie inverse |
|
|
|
|
|
| Opération de sortie |
Light-on / Dark-on Selectable |
|
|
|
|
|
|
Entrée externe * 4 |
Calibration de temps d'entrée: 35 ms ou plus, 35 ms ou plus
Arrêt d'émission laser: 2 ms ou plus, 20 ms ou plus NPN de courant court-circuit: 1 mA ou moins / pnp: 2 mA ou moins |
Aucun |
Calibration de temps d'entrée: 35 ms ou plus, 35 ms ou plus d'arrêt d'émission laser: 2 ms ou plus, 20 ms ou plus |
|
|
|
|
Résistance environnementale Notation des enceintes |
IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), Ecolab * 5, Diversey * 5 |
|
|
|
|
|
|
Lumière ambiante * 6 |
Lampe à incandescence: 10000 lux ou moins de soleil: 20000 lux ou moins à 240 mm 9,45 ″
Lampe à incandescence: 2000 lux ou moins de soleil: 4000 lux ou moins à 490 mm 19,29 ″ |
Lampe à incandescence: 2000 lux ou moins Sunlight: 4000 lux ou moins |
Lampe à incandescence: 4000 lux ou moins Sunlight: 8000 lux ou moins |
Lampe à incandescence: 10000 lux ou moins de soleil: 20000 lux ou moins à 250 mm 9,84 ″
Lampe à incandescence: 2000 lux ou moins de soleil: 4000 lux ou moins à 500 mm 19,69 ″ |
Lampe à incandescence: 2000 lux ou moins Sunlight: 4000 lux ou moins |
Lampe à incandescence: 4000 lux ou moins Sunlight: 8000 lux ou moins |
| Température ambiante |
-10 à + 50 ° C 14 à 122 ° F (pas de congélation) |
|
|
|
|
|
| Température de stockage |
-25 à + 75 ° C -13 à 167 ° F (pas de congélation) |
|
|
|
|
|
| Humidité ambiante |
35 à 85% HR (pas de condensation) |
|
|
|
|
|
| Résistance aux chocs |
1000 m / s2 en x, y, z axes z Directions respectivement 6 fois |
|
|
|
|
|
| Résistance aux vibrations |
10 à 55 Hz à double amplitude 1,5 mm 0,06 ″ dans les directions x, y, z axes respectivement, 2 heures |
|
|
|
|
|
| Résistance isolante |
20 MΩ ou plus (500 VDC) |
|
|
|
|
|
| Tension avec |
1000 VAC 50/60 Hz 1 min |
|
|
|
|
|
| Matériel |
Case: SUS316L, Affichage: PES, COUVERTURE DE LECS: PMMA avec revêtement résistant aux rayures, bague d'emballage / connecteur: FKM, écrou: Sus316L, lave-linge: SUS304 |
Case: SUS316L, affichage: PES, couverture de l'objectif: PMMA avec revêtement résistant aux rayures, bague d'emballage / connecteur: FKM |
|
|
|
|
|
Articles d'accompagnement |
Manuel d'instructions, étiquette d'avertissement / certification / d'identification de la FDA, étiquettes d'avertissement / explication au laser |
Manuel d'instructions, étiquette de certification / identification (FDA) |
Manuel d'instructions, étiquette d'avertissement / certification / d'identification de la FDA, étiquettes d'avertissement / explication au laser |
Manuel d'instructions, étiquette de certification / identification (FDA) |
|
|
