| Nom |
Caractéristiques |
Modèle |
| Adaptateur d'unité CJ |
Adaptateur pour la connexion des unités d'E / S spéciales de la série CJ et des unités de bus CPU (comprend le couvercle d'extrémité de la série CJ et 2 plaques d'extrémité) |
Cp1w-ext01 |
|
Unités d'entrée analogiques |
4 entrées (1 à 5 V (1/10 000), 0 à 10 V (1/20 000), -5 à 5 V (1/20 000), - 10 à 10 V (1/40 000) et 4 à 20 mA (1/10 000))
Période de conversion: 20 µs / 1 point, 25 µs / 2 points, 30 µs / 3 points, 35 µs / 4 points |
CJ1W-AD042 |
|
8 entrées (1 à 5 V, 0 à 5 V, 0 à 10 V, –10 à 10 V, 4 à 20 mA) Résolution: 1/8 000, Vitesse de conversion: 250 ms / entrée Max. (Peut être réglé sur la résolution 1/4 000 et 1 ms / entrée.) |
CJ1W-AD081-V1 |
|
4 entrées (1 à 5 V, 0 à 5 V, 0 à 10 V, -10 à 10 V, 4 à 20 Ma) Résolution: 1/8 000, Vitesse de conversion: 250 ms / entrée Max. (Peut être réglé sur la résolution 1/4 000 et 1 ms / entrée.) |
CJ1W-AD041-V1 |
|
Unités de sortie analogiques |
4 sorties (1 à 5 V (1/10 000), 0 à 10 V (1/20 000) et -10 à 10 V (1/40 000) Période de conversion: 20 µs / 1 point, 25 µs / 2 points, 30 µs / 3 points, 35 µs / 4 points |
CJ1W-DA042V |
|
8 sorties (1 à 5 V, 0 à 5 V, 0 à 10 V, -10 à 10 V) Résolution: 1/4 000; Vitesse de conversion: 1 ms / sortie max. (Peut être réglé sur 1/8000, 250 µs / sortie.) |
CJ1W-DA08V |
|
8 sorties (4 à 20 mA) Résolution: 1/4 000; Vitesse de conversion: 1 ms / sortie max. (Peut être réglé sur 1/8 000, 250 µs / sortie.) |
CJ1W-DA08C |
|
4 sorties (1 à 5 V, 0 à 5 V, 0 à 10 V, -10 à 10 V, 4 à 20 Ma) Résolution: 1/4 000, Vitesse de conversion: 1 ms / point Max. |
CJ1W-DA041 |
|
2 sorties (1 à 5 V, 0 à 5 V, 0 à 10 V, -10 à 10 V, 4 à 20 Ma) Résolution: 1/4 000, Vitesse de conversion: 1 ms / point Max. |
CJ1W-DA021 |
| Unité d'E / S analogique |
4 entrées, 2 sorties (1 à 5 V, 0 à 5 V, 0 à 10 V, -10 à 10 V, 4 à 20 Ma) Résolution: 1/4000; Vitesse de conversion: 1 ms / point Max. (Peut être réglé sur 1/8 000, 500 µs / point.) |
CJ1W-Mad42 |
|
Traiter les unités d'entrée |
4 Entrées entièrement universelles: PT100 (3 fils), JPT100 (3 fils), PT1000 (3 fils), PT100 (4 fil), K, J, T, E, L, U, N, R, S, B, WRE5-26, PLII, 4 à 20 MA, 0 à 20 mA, 1 à 5 V, 0 à 1,25 V, 0 à 5
-1,25 à 1,25 V, -5 à 5 V, -10 à 10 V, ± 10 V Sétissage sélectionnable Potentiomètre Résolution / Vitesse de conversion: 1/256 000 (Cycle de conversion: 60 ms / 4 points), 1/64 000 (cycle de conversion: 10 points ms / 4), 1/16 000 (cycle de conversion: 5 ms / 4 points) |
CJ1W-Ph41U * |
|
4 Entrées entièrement universelles: PT100, JPT100, PT1000, K, J, T, L, R, S, B, 4 à 20 MA, 0 à 20 mA, 1 à 5 V, 0 à 5 V, 0 à 10 VCONVERSION SPEXE: 250 ms / 4 points |
CJ1W-AD04U |
|
4 entrées, B, J, K, L, R, S, T; Vitesse de conversion: 250 ms / 4 entrées |
CJ1W-PTS51 |
|
4 entrées, PT100 Ω (JIS, IEC), JPT100 Ω, Vitesse de conversion: 250 ms / 4 entrées |
CJ1W-PTS52 |
|
2 entrées, B, E, J, K, L, N, R, S, T, U, W, RE5-26, PL ± 100 mV, Résolution: 1/64 000; Vitesse de conversion: 10 ms / 2 entrées |
CJ1W-PTS15 |
|
2 entrées, 0 à 1,25 V, -1,25 à 1,25 V, 0 à 5 V, 1 à 5 V, -5 à 5 V, 0 à 10 V, -10 à 10 V, ± 10 V Selectable Plage, 0 à 20 mA, 4 à 20 mA |
CJ1W-PDC15 |
|
Unités de contrôle de la température |
4 boucles, entrée de thermocouple, sortie NPN |
CJ1W-TC001 |
|
4 boucles, entrée de thermocouple, sortie PNP |
CJ1W-TC002 |
|
2 boucles, entrée de thermocouple, sortie NPN, fonction de détection d'épuisement du chauffage |
CJ1W-TC003 |
|
2 boucles, entrée de thermocouple, sortie PNP, fonction de détection d'épuisement du chauffage |
CJ1W-TC004 |
|
4 boucles, entrée de thermomètre de résistance au platine, sortie NPN |
CJ1W-TC101 |
|

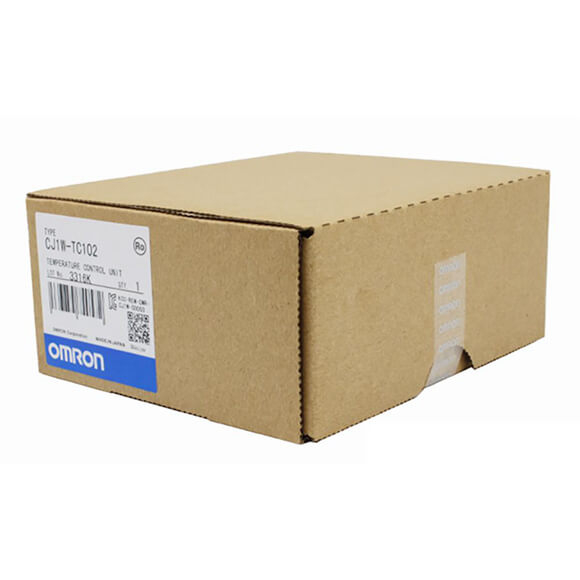

4 boucles, entrée de thermomètre de résistance au platine, sortie PNP |
CJ1W-TC102 |
|
2 boucles, entrée de thermomètre de résistance en platine, sortie NPN, fonction de détection de burn-out chauffage |
CJ1W-TC103 |
|
2 boucles, entrée de thermomètre de résistance au platine, sortie PNP, fonction de détection de burn-out chauffage |
CJ1W-TC104 |
| Unité de comptoir à grande vitesse |
2 entrées, max. Fréquence d'entrée: 500 kpps |
CJ1W-CT021 |
|
Unités de contrôle de position |
Train d'impulsion, sortie de collection ouverte, 1 axe |
CJ1W-NC113 |
|
Train d'impulsion, sortie de collection ouverte, 2 axes |
CJ1W-NC213 |
|
Train d'impulsion, sortie de collection ouverte, 4 axes |
CJ1W-NC413 |
|
Train d'impulsion, sortie du conducteur de ligne, 1 axe |
CJ1W-NC133 |
|
Train d'impulsion, sortie du conducteur de ligne, 2 axes |
CJ1W-NC233 |
|
Train d'impulsion, sortie du conducteur de ligne, 4 axes |
CJ1W-NC433 |
| Unité spatiale |
- |
CJ1W-SP001 |
|
Unités de capteur d'identification |
Pour la série V680, 1 R / W |
CJ1W-V680C11 |
|
Pour la série V680, 2 têtes R / W |
CJ1W-V680C12 |
|
Pour la série V600, 1 R / W |
CJ1W-V600C11 |
|
Pour la série V600, 2 têtes R / W |
CJ1W-V600C12 |
| Unité principale composée |
Esclaves de mots: 2 048 points, esclaves bit: 512 points |
CJ1W-CRM21 |
| Unité principale de Compobus / S |
Compobus / s E / S distant, 256 points max. |
CJ1W-SRM21 |
