| de détection Méthode |
Modèle barrage |
Modèle rétroréfléchissant (avec fonction MSR) |
Modèle à réflexion diffuse |
| d'article Modèle |

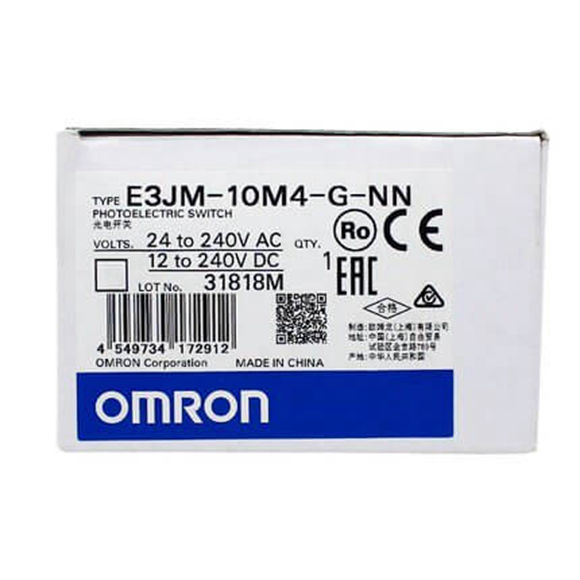

E3JM-10 @ 4(T)-NN E3JM-10 @ 4(T)-G-NN E3JM-10 @ 4(T)-NN-US |
E3JM-R4 @ 4(T) E3JM-R4 @ 4(T)-G E3JM-R4 @ 4(T)-US |
E3JM-DS70 à 4(T) E3JM-DS70 à 4(T)-G E3JM-DS70 à 4(T)-US |
| Distance de détection |
10 m |
4 m (lors de l'utilisation du E39-R1) |
Papier blanc (200 ´ 200 mm):700 mm |
| Objet à détecter standard |
Opaque : 14,8 mm de diamètre. min. |
Opaque : 75 mm de diamètre. min. |
— |
| Voyage différentiel |
— |
20% maximum. de distance de détection |
|
| Angle directionnel |
Émetteur et récepteur 3° à 20° |
1° à 5° |
— |
| Source lumineuse (longueur d'onde) |
LED infrarouge (950 nm) |
LED rouge (660 nm) |
LED infrarouge (950 nm) |
| Tension d'alimentation |
12 à 240 VCC ±10 %, ondulation (pp) : 10 % max.24 à 240 VCA ±10 %, 50/60 Hz |
|
|
| CC |
3 W maximum. (Émetteur 1 W max. Récepteur 2 W max.) |
2 W maximum. |
|
| CA |
3 W maximum. (Émetteur 1 W max. Récepteur 2 W max.) |
2 W maximum. |
|
| Sortie de contrôle |
Sortie relais (modèle E3JM-@@M4 (T)(-@)) : SPDT, 250 VAC, 3A (cosf=1) max., 5 VDC, 10 mA min. Sortie DC SSR (modèle E3JM-@@S4 (T)(-@)) : 48 VDC, 100 mA max. (tension résiduelle : 2 V max.) Light-ON/Dark-ON sélectionnable |
|
|
| Mécanique |
50 000 000 de fois min. (fréquence de commutation : 18 000 fois/h) |
|
|
| Électrique |
100 000 fois min. (fréquence de commutation : 1 800 fois/h) |
|
|
| Sortie relais |
(Modèles E3JM-@@M4 (T)(-@)) Fonctionnement ou réinitialisation : 30 ms max. |
|
|
| Sortie DC SSR |
(Modèles E3JM-@@S4 (T)(-@)) Fonctionnement ou réinitialisation : 5 ms max. |
|
|
| Réglage de la sensibilité |
— |
Ajusteur à un tour |
|
| Fonction minuterie * |
Commutateur ON-delay/OFF-delay/One-shot delay sélectionnableTemps de retard : 0,1 à 5 s (réglable), uniquement pour E3JM-@@@4T(-@) |
|
|
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence : 3 000 lx max. |
|
|
| Plage de température ambiante |
Fonctionnement : -25°C à 55°C, Stockage : -30°C à 70°C (sans givrage ni condensation) |
|
|
| Plage d'humidité ambiante |
Fonctionnement : 45 % à 85 % (sans condensation), Stockage : 35 % à 95 % (sans condensation) |
|
|
| Résistance d'isolation |
20 MΩ min. à 500 VCC |
|
|
| Rigidité diélectrique |
2 000 VCA, 50/60 Hz pendant 1 min. |
|
|
| Résistance aux vibrations Destruction |
10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
| Résistance aux vibrations Dysfonctionnement |
10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
| Résistance aux chocs |
500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
| Mauvais fonctionnement |
100 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
| Degré de protection |
CEI 60529 : IP66 |
|
|
| Méthode de connexion |
Bornier |
|
|
| Poids (état emballé) |
Env. 270g |
Env. 160g |
|
| Cas |
ABS (Acrylonitril Butadiène Styrène) |
|
|
| Lentille |
Résine méthacrylique |
|
|
| Couverture |
Polycarbonate |
|
|
| de montage Support |
Fer |
|
|
| Accessoires |
Support de montage (avec vis), écrous, couvercle de protection des bornes, un jeu d'écrous de connexion de câble (à l'exclusion des modèles américains), manuel d'instructions, réflecteur (E39-R1 : uniquement pour les capteurs rétroréfléchissants) |
|
|
