| de détection Méthode |
Type rainuré |
| d'article Modèle |

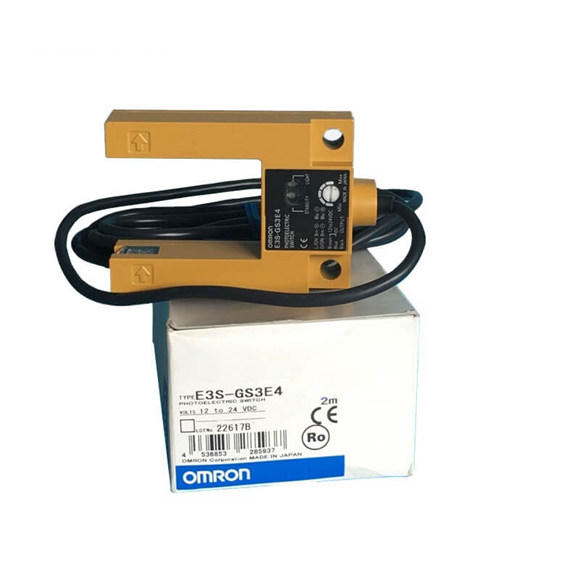

E3S-GS3E4 |
| Distance de détection |
30 millimètres |
| Objet à détecter standard |
Opaque, diamètre 6 mm. min. |
| Objet minimum détectable |
3 mm de diamètre. min. (marque noire sur feuille transparente) |
| Source lumineuse (longueur d'onde) |
LED infrarouge (950 nm) |
| Tension d'alimentation |
12 à 24 VCC ±10 %, ondulation (pp) : 10 % max. |
| Consommation actuelle |
40 mA maximum. |
| Sortie de contrôle |
Tension d'alimentation de charge : 24 VDC max., Courant de charge : 80 mA max. (tension résiduelle : 2 V max.) ; Sortie de tension NPN ; Sélecteur de mode Light-ON/Dark-ON |
| Circuits de protection |
Polarité inversée de l'alimentation, protection contre les courts-circuits de sortie |
| Temps de réponse |
Fonctionnement ou réinitialisation : 1 ms max. |
| Réglage de la sensibilité |
Ajusteur à un tour |
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence : 3 000 lx max. Lumière du soleil : 10 000 lx max. |
| Température ambiante |
Fonctionnement : -25 à 55°C (sans givrage ni condensation)
Stockage : -40 à 70°C (sans givrage ni condensation) |
| Humidité ambiante |
Fonctionnement : 35 % à 85 % (sans condensation) Stockage : 35 % à 95 % (sans condensation) |
| Résistance d'isolation |
20 MΩ min. (à 500 VCC) |
| Rigidité diélectrique |
1 000 VCA à 50/60 Hz pendant 1 min |
| Résistance aux vibrations (destruction) |
10 à 55 Hz avec une double amplitude de 1,5 mm pendant 2 h chacune dans les directions X, Y et Z |
| Résistance aux chocs (destruction) |
500 m/s2, 3 fois dans les directions X, Y et Z |
| Degré de protection |
CEI IP67 |
| Méthode de connexion |
Pré-câblé (longueur standard : 2 m) |
| Poids (état emballé) |
Env. 330g |
| de matériaux Cas |
Zinc moulé sous pression |
| Lentille |
Polycarbonate |
| Fenêtre d'indicateur |
Polycarbonate |
| Accessoires |
Tournevis de réglage, régleur de sensibilité, feuille d'instructions |
