| Taper |
Diffusant-réfléchissant |
Rétro-réfléchissant coaxial (avec fonction MSR) |
| d'article Modèle |

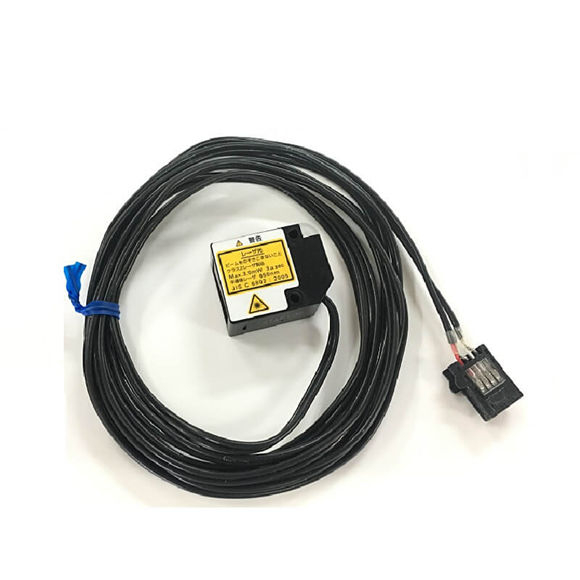

E3C-LD11 |
E3C-LD21 |
E3C-LD31 |
E3C-LR11 |
E3C-LR11 + E39-P31 |
E3C-LR11 + E39-P41 |
E3C-LR12 |
| Source lumineuse (longueur d'onde) |
Diode laser semi-conducteur rouge (650 nm), 3 MW max. (JIS Classe 2, CEI / EN Classe 2 et FDA Classe 2) |
Diode laser semi-conducteur rouge (650 nm), 3 MW max. (JIS Classe 2, CEI / EN Classe 2 et FDA Classe 2) |
1 MW Max. (JIS Classe 1,
IEC / EN Class 1 et FDA Classe 2) |
| de détection Distance |
Mode haute résolution: 30 à 1 000 mmstandard Mode: 30 à 700 mm
Mode super haut à vitesse: 30 à 250 mm * 1 |
7 m5 m
2 m * 2 |
1 700 mm1,300 mm
700 mm * 2 |
900 mm700 mm
400 mm * 2 |
7 m5 m
2 m * 2 |
| Se concentrer *3 |
0,8 mm max. (à des distances jusqu'à 300 mm) |
33 mm (à 150 mm) |
33 ´ 15 mm (à 150 mm) |
0,8 mm max. (à des distances jusqu'à 1 000 mm) |
28 mm (à 150 mm) |
28 ´ 16 mm (à 150 mm) |
2,0 mm de diamètre. (à distance jusqu'à 1 000 mm) |
| Fonctions |
Mécanisme de point focal variable (ajustement de la mise au point) * 4, mécanisme de réglage de l'axe optique (ajustement de l'axe) |
| Indicateurs |
Indicateur LDON: vert; Indicateur de fonctionnement: orange |
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence: 3 000 lx |
| Température ambiante |
Fonctionnement: -10 à 55 ° C, stockage: -25 à 70 ° C (sans glaçage ni condensation) |
| Humidité ambiante |
Opération / stockage: 35% à 85% (sans condensation) |
| Résistance à l'isolation |
20 MΩ min. à 500 VDC |
| Résistance diélectrique |
1 000 VAC à 50/60 Hz pendant 1 minute |
| Résistance aux chocs |
Destruction: 300 m / s2 6 Directions 3 fois chacune (haut / bas, droite / gauche, avant / arrière) |
| Résistance aux vibrations |
Destruction: 10 à 150 Hz avec une double amplitude de 0,7 mm, dans des instructions X, Y et Z pendant 80 min chacune |
| Degré de protection |
IP40 (IEC) |
IP40 (IEC 60529) |
| de connexion Méthode |
Connecteur (longueur de câble standard: 2 m) |
| Matériels |
Cas et couverture: Filtre de surface absfront: résine méthacrylique |
Boîtier et couvercle: ABS Filtre de surface avant: verre |
| Poids (état emballé) |
Env. 85 g |
Env. 100 g |
| Accessoires |
Manuel d'instructions, étiquettes d'avertissement laser (anglais) |
