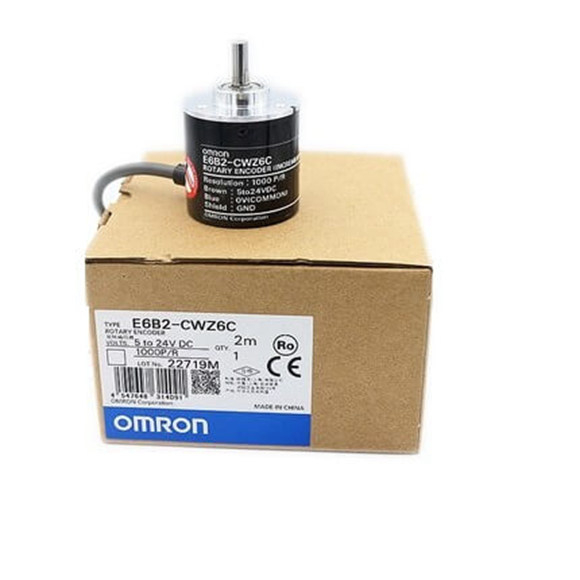

| Modèle |
E6B2-CWZ6C |
E6B2-CWZ5B |
E6B2-CWZ3E |
E6B2-CWZ1X |
d'alimentation
Tension |
5 VDC -5 % à 24 VDC
+15 %, ondulation (pp) : 5 % max. |
12 VDC -10 % à 24 VDC
+15 %, ondulation (pp) : 5 % max. |
5 VDC -5 % à 12 VDC
+10 %, ondulation (pp) : 5 % max. |
5 VCC ±5 %, ondulation (pp) :
5 % max. |
Consommation actuelle
*1 |
80 mA maximum. |
100 mA maximum. |
160 mA maximum. |
|
Résolution
(impulsions/rotation) |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 720, 800,
1 000, 1 024, 1 200, 1
500, 1 800, 2 000 |
100, 200, 360, 500, 600,
1 000, 2 000 |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 1 000, 1 200,
1 500, 1 800, 2 000 |
10, 20, 30, 40, 50, 60, 100
, 200, 300, 360, 400,
500, 600, 1 000, 1 024,
1 200, 1 500, 1 800, 2 000 |
| Phases de sortie |
Phases A, B et Z |
|
|
|
Différence de phase
entre les sorties |
90°±45° entre A et B (1/4 T ± 1/8 T) |
|
|
|
des sorties
Configuration |
collecteur ouvert NPN
Sortie |
PNP à collecteur ouvert
Sortie |
Sortie tension
(sortie NPN) |
Sortie du pilote de ligne *2 |
| Capacité de sortie |
Tension appliquée :
30 VCC max.
Courant absorbé :
35 mA max.
Tension résiduelle :
0,4 V max.
(à un courant absorbé de
35 mA) |
Tension appliquée :
30 VCC max.
Courant source :
35 mA maximum.
Tension résiduelle :
0,4 V max.
(à un courant source
de 35 mA) |
Résistance de sortie :
2 kΩ
Courant absorbé :
20 mA max.
Tension résiduelle :
0,4 V max.
(à un courant absorbé de
20 mA) |
Equivalent AM26LS31
Courant de sortie
Niveau haut : IO = -20 mA
Niveau bas : IS = 20 mA
Tension de sortie :
VO = 2,5 V min.
VS = 0,5 V maximum. |
Fréquence maximale
de réponse
*3 |
100 kHz |
50 kHz |
100 kHz |
|
Temps de montée et de descente
de la production |
1 µs maximum. (
Tension de sortie de commande : 5 V,
Résistance de charge : 1 kΩ,
Longueur de câble : 2 m max.) |
1 µs maximum. (Longueur de câble : 2 m max.,
Courant absorbé : 10 mA) |
0,1 µs maximum. (
Longueur de câble : 2 m max.,
IO = -20 mA, IS = 20 mA) |
|
| Couple de démarrage |
0,98 mNm maximum. |
|
|
|
| Moment d'inertie |
1×10-6 kgm2 maximum ; 3 × 10-7 kgm2 maximum. à 600 P/R max. |
|
|
|
maximale autorisée
Vitesse |
6 000 tr/min |
|
|
|
| Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de charge |
- |
|
|
ambiante
Plage de température |
Fonctionnement : -10 à 70°C (sans givrage), Stockage : -25 à 85°C (sans givrage) |
|
|
|
d'humidité ambiante
Gamme |
Fonctionnement/Stockage : 35% à 85% (sans condensation) |
|
|
|
d'isolation
Résistance |
20 MΩ min. (à 500 VDC) entre les pièces sous tension et le boîtier |
|
|
|
| Résistance diélectrique |
500 VAC, 50/60 Hz pendant 1 min entre les pièces sous tension et le boîtier |
|
|
|
aux vibrations
Résistance |
Destruction : 10 à 500 Hz, 150 m/s2 ou 2 mm double amplitude pendant 11 min 3 fois chacune dans les directions X, Y et Z |
|
|
|
| Résistance aux chocs |
Destruction : 1 000 m/s2 3 fois dans les directions X, Y et Z |
|
|
|
Degré de
protection |
CEI 60529 IP50 |
|
|
|
de connexion
Méthode |
Modèles pré-câblés (longueur de câble standard : 500 mm) |
|
|
|
| Matériels |
Boîtier : ABS, Unité principale : Aluminium, Arbre : SUS420J2 |
|
|
|
Poids
(état emballé) |
Env. 100g |
|
|
|
| Accessoires |
Accouplement, clé hexagonale, manuel d'instructions |
|
|
|
