| Sonraíochtaí |

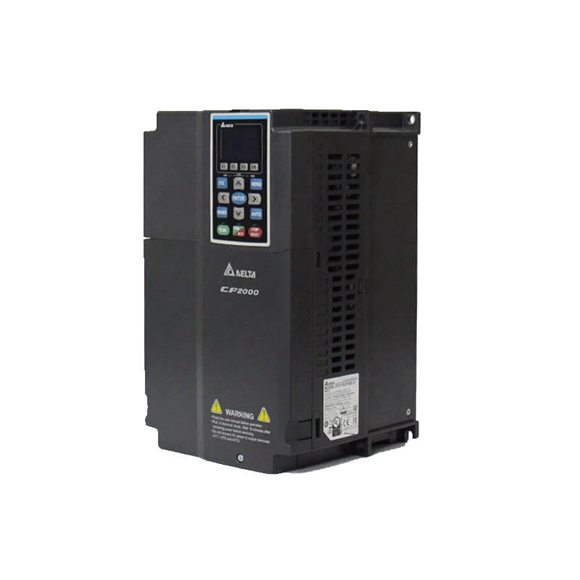

Sraith CP2000 Delta Inverters |
| Modh rialaithe |
Leithead Pulse Modúlaithe (PWM) |
| Modh rialaithe |
230 V / 460 V Múnla: 1: V / F (Rialú V / F), 2: SVC (Rialú Veicteoir Sensorless), 3: PM (Mótar Maighnéad Buan)
575 V / 690 V Múnla: 1: v / f, 2: SVC |
| Chasmhóimint ag tosú |
Teacht suas le 150% nó os a chionn ag 0.5 Hz |
| V / F Cuar |
Cuar V / F inchoigeartaithe 4 phointe agus cuar cearnógach |
| Cumas freagartha luais |
5 Hz |
| Teorainn chasmhóiminte |
Dualgas éadrom: Max. Reatha 130% Torque; Gnáthdhualgas: Max. 160% srutha chasmhóiminte |
| Cruinneas chasmhóiminte |
± 5% |
| Max. Minicíocht aschuir (Hz) |
230 V Múnla: 599.00 (55 kW agus os a chionn: 400.00) 460 V Múnla: 599.00 (90 kW agus os a chionn: 400.00)
575 V / 690 V Múnla: 599.00 |
| Cruinneas aschuir minicíochta |
Ordú digiteach: ± 0.01%, -10 ° C ~ +40 ° C, ordú aschuir: ± 0.1%, 25 ± 10 ° C. |
| Réiteach minicíochta aschuir |
Ordú Digiteach: 0.01 Hz; Ordú aschuir: Max. Minicíocht aschuir x 0.03 / 60 Hz (± 11 giotán) |
| Lamháltas ró -ualaigh |
Dualgas Solais: 120% den sruth rátáilte ar feadh 1 nóiméad le linn gach 5 nóiméad dualgas Normal: 120% den sruth rátáilte ar feadh 1 nóiméad le linn gach 5 nóiméad; 160% de sruth rátáilte ar feadh 3 soicind le linn gach 25 soicind |
| Comhartha socraithe minicíochta |
0 ~ +10 V, 4 ~ 20 Ma, 0 ~ 20 Ma |
| Accel. / Defel. Am |
0.00 ~ 600.00 / 0.0 ~ 6000.0 soicind |
|
Príomhfheidhm rialaithe |
Locht atosú |
Teorainn chasmhóiminte |
Coscánaithe ard-duillín |
Cónaí |
Seicheamh 3-sreang |
|
Príomhfheidhm rialaithe |
Cuardach luais |
Cóip Paraiméadar |
Minicíocht jog |
Cúiteamh duillín |
Cúiteamh chasmhóiminte |
|
Príomhfheidhm rialaithe |
S-Curve Accel / Defel |
Rialú Sábhála Fuinnimh |
Accel / Decel. Tréimhse ama |
Minicíocht Socruithe Uachtaracha / Lowlimit |
Taisteal Caillteanas Cumhachta Móiminteach Thru |
|
Príomhfheidhm rialaithe |
Rialú PID (le feidhm codlata) |
Auto-Tuning (rothlach, stáiseanóireachta) |
Coscánaithe insteallta DC ag tús / stad |
Cumarsáid Bacnet |
Luas 17-chéim (max.) |
|
Príomhfheidhm rialaithe |
Braite ró-chéasta |
Cumarsáid Modbus (RS-485 RJ45, uas. 5.2 kbps) |
|
Rialú lucht leanúna |
230 V Múnla: Samhail le Spec níos airde ná VFD185CP23 (san áireamh) Is iad rialú PWM; tá samhail le Spec níos ísle ná VFD150CP23 (nach bhfuil san áireamh) rialú lasc ar / as.
460 V Múnla: Samhail le Spec níos airde ná VFD220CP43/4E (san áireamh) is rialú PWM iad; Tá an tsamhail le spec níos ísle ná VFD185CP43 / 4E (nach bhfuil san áireamh) ina rialú lasc ar / as. 575 V / 690 V Múnla: Rialú PWM |
| Caomhnú mótair |
Cosaint Leictreonach Sealaíochta Teirmeach |
|
Cosaint ró-reatha |
230 V / 460 V Múnla: Dualgas Solais: Cosaint ró-reatha do 200% reatha, gnáthdhualgas: cosaint ró-reatha do sruth rátaithe 240%,
Clamp reatha (Dualgas Solais: 130 ~ 135%) ； (Gnáth Dualgas: 170 ~ 175%) 575 V / 690 V Múnla: Cosaint ró-reatha do 225% reatha rátáilte Clampa reatha (Dualgas Solais: thart ar 128 ~ 141%) ； (Gnáth Dualgas: thart ar 170 ~ 175%) |
| Cosaint ró-voltais |
230 V Múnla: Stopfaidh an tiomáint nuair a sháróidh voltas DCBUS 410 V 460 V Samhail: Stopfaidh tiomáint nuair a sháróidh voltas DCBUS 820 V 575V samhail: Stopfaidh tiomáint nuair a sháróidh voltas DCBUS 1016 V 690 V samhail: Stopfaidh tiomáint nuair a sháróidh voltas DCBUS 1189V |
| Cosaint ró-theochta |
Braiteoir teochta tógtha isteach |
| Cosc stalla |
Cosc ar stalla le linn luasghéarú, luasmhoilliú agus rith go docht |
| Atosaigh tar éis teip an mheandarach |
Paraiméadar ag bunú suas le 20 soicind |
| Cosaint reatha sceite a bhunú |
Tá sruth sceite níos airde ná 50% de sruth rátáilte an tiomántáin mótair AC |
| Rátáil reatha gearrchiorcaid (SCCR) |
In aghaidh an UL508C, tá an tiomáint oiriúnach le húsáid ar chiorcad atá in ann nach mó ná 100ka aimpéar siméadrach (RMS) a sheachadadh nuair a chosnaítear é a thugtar sa tábla fuse |
