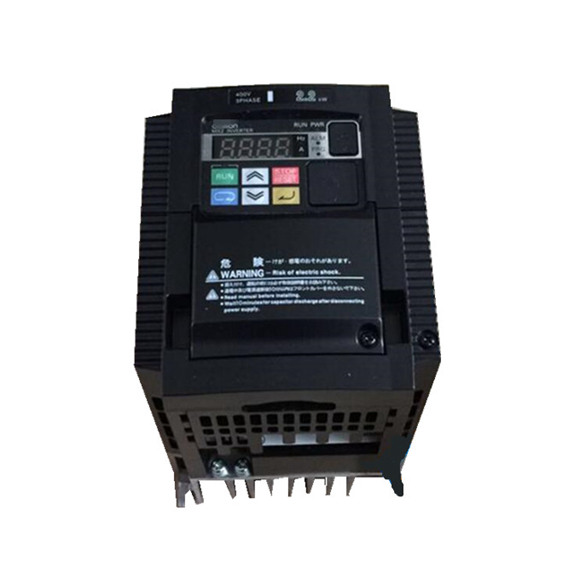

| מספר דגם 3G3RX |
מפרטים |
| שליטה מוטורית |
דופק סינוסי שלב לשלב עם אפנון PWM (בקרת וקטור ללא חיישנים, וקטור לולאה קרובה עם משוב מנוע, V/F) |
| מצב שליטה |
מהירות, מומנט ואינדקס פונקציונליות |
| טווח תדרים פלט |
0.10 עד 400.00 הרץ |
| דיוק תדר |
ערך סט דיגיטלי: ±0.01% מהמקסימום. תדר אנלוגי ערך מוגדר: ±0.2% מהמקסימום. תדירות (25 ±10°C) |
| רזולוציה של ערך הגדרת התדר |
ערך סט דיגיטלי: 0.01 Hz קלט אנלוגי: 12 סיביות |
| רזולוציה של תדר הפלט |
0.01 הרץ |
| מומנט התחלה |
150%/0.3 הרץ (תחת בקרת וקטור ללא חיישן או בקרת וקטור ללא חיישן ב-0 הרץ)200%/מומנט ב-0 הרץ (תחת בקרת וקטור ללא חיישן ב-0 הרץ, כאשר מחובר מנוע בדרגה אחת נמוכה מהמצוין) |
| יכולת עומס יתר |
150%/60 שניות, 200%/3 שניות ל-CT; 120%/60 שניות VT |
| ערך הגדרת התדר |
0 עד 10 VDC (10 KW), -10 עד 10 VDC (10 KW), 4 עד 20 mA (100 W), תקשורת EtherCAT |
| מאפייני V/f |
V/f ניתן לשינוי אופציונלי בתדרי בסיס של 30 עד 400 הרץ, מומנט קבוע בלימה V/f, מומנט הפחתת, בקרת וקטור ללא חיישן, בקרת וקטור ללא חיישן ב-0 הרץ |
|
מכניס אותות |
8 טרמינלים, ניתנים להחלפה NO/NC, ניתנים להחלפה לוגית כיור/מקור [פונקציית מסוף] ניתן לבחור 8 פונקציות מתוך 61. הפוך (RV), הגדרת מהירות רב-שלבית בינארי 1 (CF1), הגדרת מהירות רב-שלבית בינארית 2 (CF2), הגדרת מהירות רב-שלבית בינארית 3 (CF3), מהירות דו-שלבית (CF4), מהירות דו-שלבית (CF4), מהירות דו-שלבית. הזרקה בלימה (DB), שליטה שניה (SET), האצה/האטה דו-שלבית (2CH), עצירת ריצה חופשית (FRS), נסיעה חיצונית (EXT), פונקציית USP (USP), מיתוג מסחרי (CS), נעילה רכה (SFT), מיתוג כניסה אנלוגי (AT), שליטה שלישית (SET3), איפוס (RS), התנעה תלת-חוטית (STA-3-ST), עצירה הפוך (STA) (F/R), PID מופעל/מושבת (PID), איפוס אינטגרלי של PID (PIDC), מיתוג רווח בקרה (CAS),
פונקציית UP/DWN מואצת (UP), פונקציית UP/DWN מואצת (DWN), ניקוי נתוני פונקציית UP/DWN (UDC), מפעיל מאולץ (OPE), הגדרת מהירות רב-שלבית סיבית 1 (SF1), הגדרת מהירות רב-שלבית ביט 2 (SF2), מהירות מהירות רב-שלבית ביט 3 (SF3), מהירות מהירות רב-שלבית (SF3), מהירות רב-שלבית (SF5), סיביות להגדרת מהירות רב-שלבית 6 (SF6), סיביות להגדרת מהירות רב-שלבית 7 (SF7), מיתוג גבול עומס יתר (OLR), מגבלת מומנט מופעלת (TL), מיתוג מגבלת מומנט 1 (TRQ1), מיתוג מגבלת מומנט 2 (TRQ2), מיתוג P/PI (PPI), אישור בלם (BOK), ביטול מיקום (LAORT), ביטול (LAC) (PCLR), הרשאת כניסת פקודת מיקום הרכבת הדופק (STAT), פונקציית הוספת תדרים (ADD), בלוק מסוף מאולץ (F-TM), הרשאת קלט הפניה מומנט (ATR), ניקוי מתח משולב (KHC), Servo ON (SON), עירור ראשוני (FOC), פקודה אנלוגית בהמתנה (AHD), בחירת פקודת מיקום 1 (CP1), בחירת פקודת מיקום (CP2), בחירת פקודת מיקום (CP2), בחירת פקודת מיקום (CP2). אות מגבלת החזרה אפס (ORL), אות האתחול חוזר אפס (ORG), עצירת נהיגה קדימה (FOT), עצירת נהיגה לאחור (ROT), החלפת מהירות/מיקום (SPD), מונה פעימות (PCNT), מונה פעימות נקה (PCC), ללא הקצאה (לא) |
|
אותות פלט |
5 מסופי פלט של אספן פתוח: ניתן להחלפה NO/NC, ניתן להחלפה לוגית כיור/מקור 1 ממסר (מגע SPDT) מסוף פלט: NO/NC ניתן להחלפה [פונקציית מסוף] ניתן לבחור 6 פונקציות מבין 45.
אות במהלך RUN (RUN), אות הגעה למהירות קבועה (FA1), אות הגעה בתדר שנקבע יתר על המידה (FA2), אזהרת עומס יתר (OL), סטיית PID מופרזת (OD), אות אזעקה (AL), אות הגעה להגדרת תדר בלבד (FA3), מומנט יתר (OTQ), אות במהלך הפסקת חשמל רגעית (IP), אות בזמן תת-מתח (TRQ), אות במהלך זמן תת-מתח (TRQ), RUN. (RNT), חריגה מזמן הפעלה (ONT), אזהרה תרמית (THM), שחרור בלם (BRK), שגיאת בלם (BER), אות 0-Hz (ZS), סטיית מהירות מופרזת (DSE), מיקום מוכן (POK), התדר שנקבע חרג מ-2 (FA4), הגדרת תדר 2 בלבד (FA5), אזהרת עומס יתר 2 (FVVD2), אזהרת 2 (FVVDc) זיהוי ניתוק FI אנלוגי (FIDc), זיהוי ניתוק FE אנלוגי (FEDc), פלט סטטוס PID FB (FBV), שגיאת רשת (NDc), פלט פעולה לוגית 1 (LOG1), פלט פעולה לוגית 2 (LOG2), פלט פעולה לוגית 3 (LOG3), פלט פעולה לוגית 4 (LOG4), פלט פעולה לוגית (לוגי לוג 6), יציאה לוגית LOG 5 (LOG5), יציאה (WAC), אזהרת חיי מאוורר קירור (WAF), אות מגע הפעלה (FR), אזהרת התחממות סנפיר (OHF), אות זיהוי עומס קל (LOC), מוכנה לפעולה (IRDY), ריצה קדימה (FWR), ריצה לאחור (RVR), תקלה קטלנית (MJA), השוואת חלון FV (WCFV), השוואת חלון FI (WCFI), קוד אזעקה (WCFI), קוד אזעקה (WCFI) (AC0 ל AC3) |
|
פונקציות סטנדרטיות |
הגדרה חופשית של V/f (7), גבול תדר עליון/תחתון, קפיצת תדר, האצה/האטה בעקומה, רמת הגברת מומנט ידנית/הפסקה, פעולה חסכונית באנרגיה, התאמת מד אנלוגי, תדר התנעה, התאמת תדר הנשא, פונקציה תרמית אלקטרונית, (אפשרות הגדרה חופשית), התחלה/סיום חיצוני (תדירות/הספק חוזר אנלוגי, הפעלה מחדש אנלוגית, קצב הפעלה), הפרעה, יציאות אות שונות, מתח מופחת הפעלה, מגבלת עומס יתר, הגדרת ערך אתחול, האטה אוטומטית בכיבוי, פונקציית AVR, האצה/האטה אוטומטית, כוונון אוטומטי (מקוון/לא מקוון), בקרת הפעלה מרובה-מנוע עם מומנט גבוה (שליטה וקטורית ללא חיישן של שני מוניטורים עם מהפך אחד) |
| כניסות אנלוגיות |
כניסות אנלוגיות 0 עד 10 וולט ו-10 עד 10 וולט (10 קילוואט), 4 עד 20 mA (100 ואט) |
| יציאות אנלוגיות |
פלט מתח אנלוגי, פלט זרם אנלוגי, פלט רכבת דופק |
| זמני Accel/Decel |
0.01 עד 3600.0 שניות (בחירת קו/עקומה) |
| לְהַצִיג |
מחוון מצב נוריות ריצה, תוכנית, מתח, אזעקה, הרץ, אמפר, וולט, % מפעיל דיגיטלי: זמין לניטור 23 פריטים, זרם פלט, תדר פלט... |
| הגנה מפני עומס יתר של המנוע |
ממסר עומס תרמי אלקטרוני וכניסת תרמיסטור PTC |
| זרם יתר מיידי |
200% מהזרם הנקוב למשך 3 שניות |
| לְהַעֲמִיס יוֹתֵר מִדַי |
150% לדקה אחת |
| מתח יתר |
800V לסוג 400V ו-400V לסוג 200V |
| אובדן כוח רגעי |
מאטה לעצירה עם אוטובוס DC נשלט, מחוף לעצירה |
| סנפיר קירור התחממות יתר |
צג טמפרטורה וזיהוי שגיאות |
| רמת מניעת סתימה |
מניעת עצירות בזמן האצה, האטה ומהירות קבועה |
| תקלה בקרקע |
זיהוי בעת הפעלה |
| חיווי טעינת חשמל |
פועל כאשר המתח בין P ל-N גבוה מ-45 V |
| דרגת הגנה |
IP20/IP00 |
| לחות בסביבה |
90% RH או פחות (ללא עיבוי) |
| טמפרטורת אחסון |
-20°C עד +65°C (טמפרטורה לטווח קצר במהלך הובלה) |
| טמפרטורת הסביבה |
-10 מעלות צלזיוס עד 50 מעלות צלזיוס |
| הַתקָנָה |
בתוך הבית (ללא גז מאכל, אבק וכו') |
| גובה התקנה |
מקסימום 1000 מ' |
| רֶטֶט |
3G3RX-Ao004 ל-Ao220, 5.9 מטר לשנייה (0.6G), 10 עד 55 Hz3G3RX-Ao300 עד Bo13K, 2.94 מטר לשנייה (0.3G), 10 עד 55 הרץ |
