अनुच्छेद संख्या |

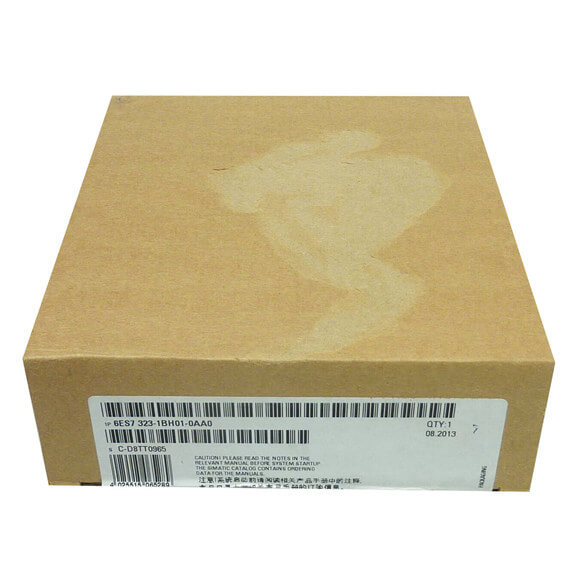

6ES7323-1BH01-0AA0 |
6ES7323-1BL00-0AA0 |
6ES7327-1BH00-0AB0 |
|
SM323, 8DI/8DO, DC24V, 0,5A |
SM323, 16DI/DO, DC24V, 0,5A |
SM327, 8DI/8DX, DC24V, 0,5A |
वोल्टेज आपूर्ति |
|
|
|
लोड वोल्टेज एल+ |
|
|
|
● रेटेड मूल्य (डीसी) |
24 वी |
24 वी |
24 वी |
● अनुमेय सीमा, निचली सीमा (डीसी) |
20.4 वी |
20.4 वी |
20.4 वी |
● अनुमेय सीमा, ऊपरी सीमा (डीसी) |
28.8 वी |
28.8 वी |
28.8 वी |
आगत बहाव |
|
|
|
लोड वोल्टेज एल+ (लोड के बिना), अधिकतम से। |
40 एमए |
80 एमए |
20 एमए |
बैकप्लेन बस से 5 वी डीसी, अधिकतम। |
40 एमए |
80 एमए |
60 एमए |
बिजली की हानि |
|
|
|
बिजली की हानि, टाइप. |
3.5 डब्ल्यू |
6.5 डब्ल्यू |
3 डब्ल्यू |
डिजिटल इनपुट |
|
|
|
डिजिटल इनपुट की संख्या |
8 |
16 |
8; 8 हार्ड-वायर्ड, 8 अन्य व्यक्तिगत रूप से पैरामीटर योग्य |
आईईसी 61131, प्रकार 1 के अनुसार इनपुट विशेषता वक्र |
हाँ |
हाँ |
हाँ |
एक साथ नियंत्रणीय इनपुट की संख्या |
|
|
|
क्षैतिज स्थापना |
|
|
|
- 40 डिग्री सेल्सियस तक, अधिकतम। |
|
16 |
|
- 60 डिग्री सेल्सियस तक, अधिकतम। |
8 |
8 |
16 |
ऊर्ध्वाधर स्थापना |
|
|
|
- 40 डिग्री सेल्सियस तक, अधिकतम। |
8 |
16 |
16 |
इनपुट वोल्टेज |
|
|
|
● इनपुट वोल्टेज का प्रकार |
डीसी |
डीसी |
डीसी |
● रेटेड मूल्य (डीसी) |
24 वी |
24 वी |
24 वी |
● सिग्नल '0' के लिए |
-30 से +5 वी |
-30 से +5 वी |
-30 से +5 वी |
● सिग्नल '1' के लिए |
13 से 30V |
13 से 30V |
+15 से +30 वी |
आगत बहाव |
|
|
|
● सिग्नल के लिए '1', टाइप करें। |
7 एमए |
7 एमए |
6 एमए |
इनपुट विलंब (इनपुट वोल्टेज के रेटेड मूल्य के लिए) |
|
|
|
मानक इनपुट के लिए |
|
|
|
- '0' से '1' तक, न्यूनतम। |
1.2 एमएस |
1.2 एमएस |
1.2 एमएस |
— '0' से '1' तक, अधिकतम। |
4.8 एमएस |
4.8 एमएस |
4.8 एमएस |
- '1' से '0' तक, न्यूनतम। |
1.2 एमएस |
1.2 एमएस |
1.2 एमएस |
— '1' से '0' तक, अधिकतम। |
4.8 एमएस |
4.8 एमएस |
4.8 एमएस |
केबल लंबाई |
|
|
|
● परिरक्षित, अधिकतम। |
1 000 मी |
1 000 मी |
1 000 मी |
● परिरक्षित, अधिकतम। |
600 मी |
600 मी |
600 मी |
डिजिटल आउटपुट |
|
|
|
डिजिटल आउटपुट की संख्या |
8 |
16 |
8; इसे व्यक्तिगत रूप से DI के रूप में भी मानकीकृत किया जा सकता है |
शॉर्ट-सर्किट सुरक्षा |
हाँ |
हाँ |
हाँ |
● प्रतिक्रिया सीमा, प्रकार। |
1 ए |
1 ए |
1 ए |
आगमनात्मक शटडाउन वोल्टेज की सीमा |
एल+ (-53 वी) |
एल+ (-48 वी) |
एल+ (-54 वी) |
डिजिटल इनपुट को नियंत्रित करना |
हाँ |
हाँ |
हाँ |
आउटपुट की स्विचिंग क्षमता |
|
|
|
● लैंप लोड पर, अधिकतम। |
5 डब्ल्यू |
5 डब्ल्यू |
5 डब्ल्यू |
लोड प्रतिरोध रेंज |
|
|
|
● निचली सीमा |
48 Ω |
48 Ω |
48 Ω |
● ऊपरी सीमा |
4 kΩ |
4 kΩ |
4 kΩ |
आउटपुट वोल्टेज |
|
|
|
● सिग्नल '1', मिनट के लिए। |
एल+ (-0.8 वी) |
एल+ (-0.8 वी) |
एल+ (-1.5 वी) |
आउटपुट करेंट |
|
|
|
● सिग्नल के लिए '1' रेटेड मान |
0.5 ए |
0.5 ए |
0.5 ए |
● सिग्नल '1' के लिए अनुमेय सीमा, न्यूनतम। |
5 एमए |
5 एमए |
5 एमए |
● सिग्नल '1' के लिए अनुमेय सीमा, अधिकतम। |
0.6 ए |
0.6 ए |
0.6 ए |
● सिग्नल ''1' के लिए न्यूनतम लोड करंट |
5 एमए |
5 एमए |
|
● सिग्नल '0' के लिए अवशिष्ट धारा, अधिकतम। |
0.5 एमए |
0.5 एमए |
0.5 एमए |
प्रतिरोधक भार के साथ आउटपुट में देरी |
|
|
|
● '0' से '1', अधिकतम। |
100 μs |
100 μs |
350 μs |
● '1' से '0', अधिकतम। |
500 μs |
500 μs |
500 μs |
दो आउटपुट का समानांतर स्विचिंग |
|
|
|
● अपग्रेड करने के लिए |
नहीं |
नहीं |
नहीं |
● भार के अनावश्यक नियंत्रण के लिए |
हाँ; केवल एक ही समूह के आउटपुट |
हाँ; केवल एक ही समूह के आउटपुट |
हाँ; केवल एक ही समूह के आउटपुट |
