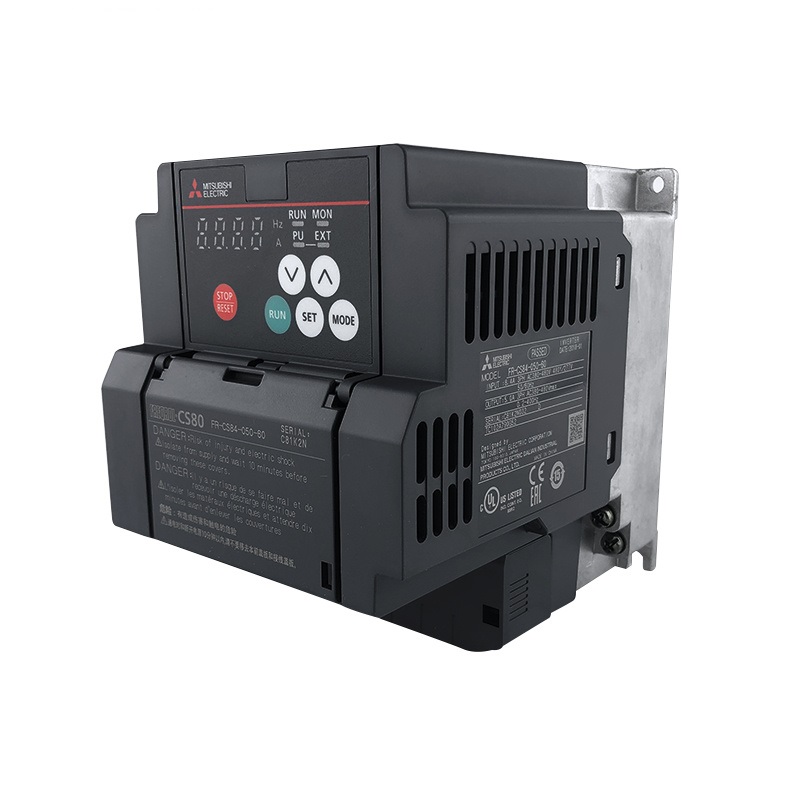

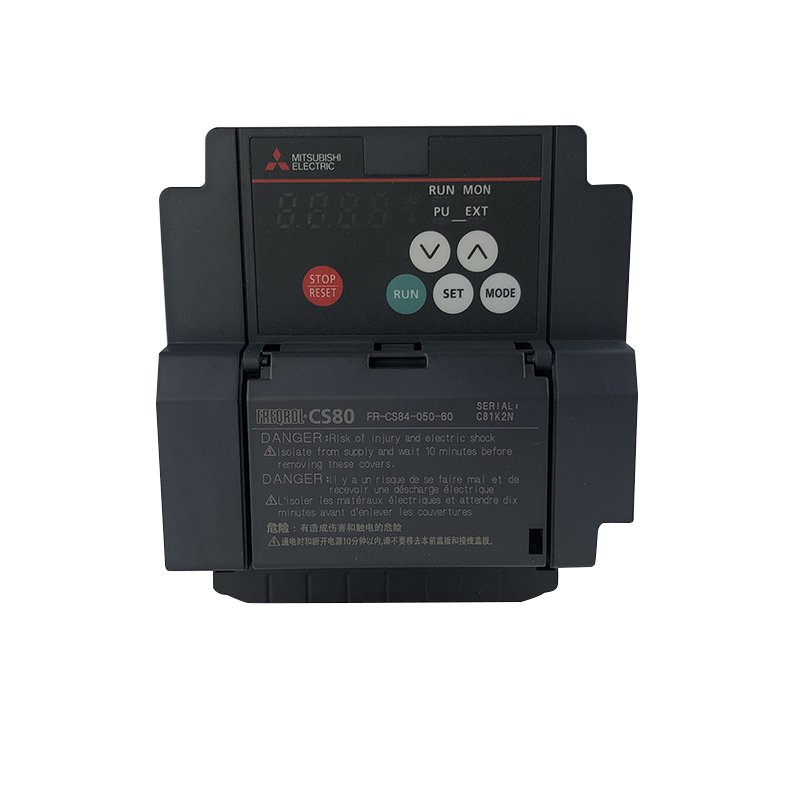

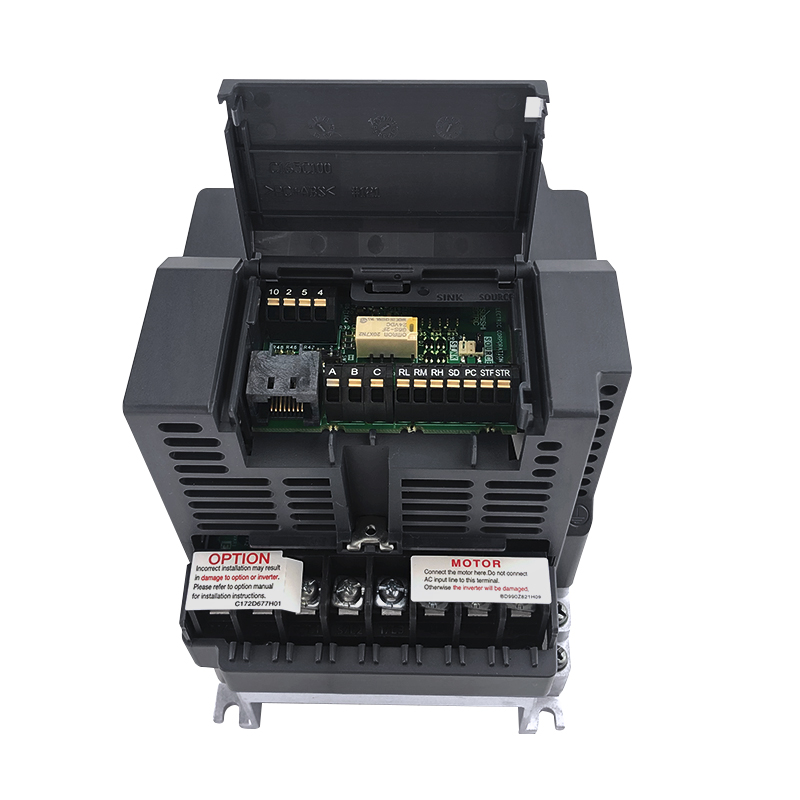

| Mitsubishi VFDS pretvarač |
Fr-cs84 0,4kW do 15kW trofazne 400 V klase |
| Model fr-cs84- [] |
012 |
022 |
036 |
050 |
080 |
120 |
160 |
230 |
295 |
| Primjenjivi kapacitet motora (KW) *1 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
| Izlaz
Ocijenjeni kapacitet (KVA) *2 |
0.9 |
1.7 |
2.7 |
3.8 |
6.1 |
9.1 |
12.2 |
17.5 |
22.5 |
|
Ocijenjena struja (a)*3 |
1.2 (1.0) |
2.2 (1.9) |
3.6 (3.1) |
5.0 (4.3) |
8.0 (6.8) |
12.0 (10.2) |
16.0 (13.6) |
23.0 (19.6) |
29,5 (25.1) |
| Preopteretna struja ocjena *4 |
150% 60 S, 200% 0,5 s (karakteristike obrnutog vremena). |
| Ocijenjeni napon *5 |
Trofazni 380 do 480 V. |
| Napajanje
Nazivni ulazni izmjenični napon/frekvencija |
Trofazni 380 do 480 V, 50/60 Hz. |
| Dopuštena fluktuacija izmjeničnog napona |
325 do 528 V, 50/60 Hz. |
| Dopuštena fluktuacija frekvencije |
± 5% |
|
Kapacitet napajanja (KVA) *6 |
1.5 |
2.5 |
4.5 |
5.5 |
9.5 |
12.0 |
17.0 |
20.0 |
28.0 |
| Zaštitna struktura (IEC 60529) |
Otvoreni tip (IP20). |
| Rashladni sustav |
Prirodno. |
Prisilni zrak. |
| Približno. masa (kg) |
0.6 |
0.6 |
0.9 |
0.9 |
1.4 |
1.9 |
1.9 |
3.5 |
3.5 |
| Model fr-cs82s- [] |
025 |
042 |
070 |
100 |
| Primjenjivi kapacitet motora (KW) *1 |
0.4 |
0.75 |
1.5 |
2.2 |
| Ocijenjeni kapacitet (KVA) *2 |
1.0 |
1.7 |
2.8 |
4.0 |
| Ocijenjena struja (a)*3 |
2.5 (2.1) |
4.2 (3.6) |
7.0 (6.0) |
10.0 (8.5) |
| Preopteretna struja ocjena *4 |
150% 60 S, 200% 0,5 s (karakteristike obrnutog vremena). |
| Ocijenjeni napon *5 |
Trofazni 200 do 240 V |
| Napajanje
Nazivni ulazni izmjenični napon/frekvencija |
Jednofazna 200 do 240 V, 50/60 Hz |
| Dopuštena fluktuacija izmjeničnog napona |
170 do 264 V, 50/60 Hz |
| Dopuštena fluktuacija frekvencije |
± 5% |
| Kapacitet napajanja (KVA) *6 |
1.5 |
2.3 |
4.0 |
5.2 |
| Zaštitna struktura (IEC 60529) |
Otvoreni tip (IP20). |
| Rashladni sustav |
Prirodno. |
Prisilni zrak. |
| Približno. masa (kg) |
0.6 |
0.6 |
1.4 |
1.4 |
