Panasonic Blizina Sensor GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE GA-311
Kompaktni induktivni uređaj za blizinu Sensor GA-311/GH
Možemo isporučiti sve vrste Panasonic sensor dijelova, kao što su Panasonic mikro fotoelektrični Sensor s,Panasonic Područje Sensor ,Panasonic Digitalno vlakno Sensor,Panasonic Vlakna Sensor ,Panasonic Laser Sensor ,Panasonic Fotoelektrični Sensor ,Panasonic Tlak Sensor s i Panasonic Blizina Sensor .
| Tip | Cilindrični tip | ||||

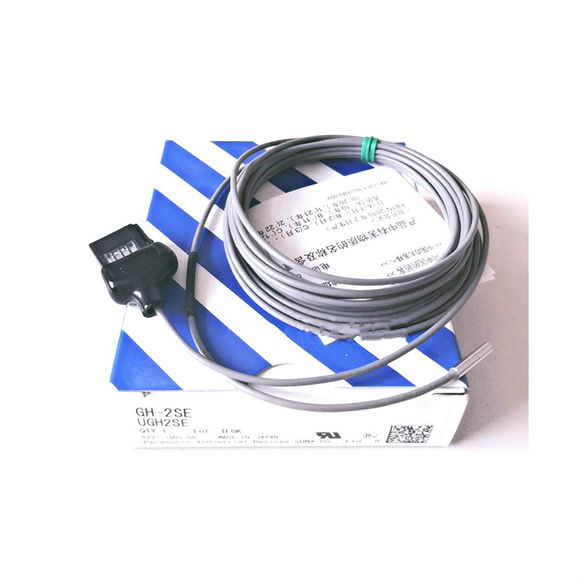

| Model br. | GH-2SE | GH-3SE | GH-5SE | GH-8SE | GH-F8SE |
| Primijenite cable pojačalo | GA-311 | ||||
| Stabilan raspon senzora (Napomena 2) |
0 do 0,6 mm 0 do 0,024 in |
0 do 0,8 mm 0 do 0,031 in |
0 do 1,0 mm 0 do 0,039 in |
0 do 2,0 mm 0 do 0,079 in |
|
| Maks. radna udaljenost (Napomena 2) |
1,2 mm 0,047 in |
1,8 mm 0,071 in |
2,4 mm 0,094 in |
4,0 mm 0,157 in |
|
| Standardni senzorni objekt | Željezni lim 5 × 5 × t 1 mm 0,197 × 0,197 × t 0,039 in |
Željezni lim 10 × 10 × t 1 mm 0,394 × 0,394 × t 0,039 in | |||
| Histereza (Napomena 3) |
0,07 mm 0,003 in ili manje |
0,05 mm 0,002 in ili manje |
0,04 mm 0,002 in ili manje |
||
| Ponovljivost (Napomena 3) |
Uzduž osi senzora, okomito na os senzora: 1 μm 0,039 mil ili manje | ||||
| Zaštita | IP50 (IEC) | IP67 (IEC), IP67G (Napomena 4) | |||
| Temperatura okoline | -10 do +60 ℃ 14 do +140 ℉, Skladištenje: -20 do +70 ℃ -4 do +158 ℉ | ||||
| Vlažnost okoline | 35 do 85 % RH, Skladištenje: 35 do 85 % RH | ||||
| Otpornost na vibracije | Frekvencija od 10 do 55 Hz, 1,5 mm 0,059 u dvostrukoj amplitudi u smjerovima X, Y i Z po dva sata | ||||
| Otpornost na udarce | Ubrzanje od 500 m/s2 (približno 50 G) u smjerovima X, Y i Z po pet puta | ||||
| Temperature karakteristike (Napomena 5) |
Unutar ±7 % | Unutar ±5 % | Unutar ±4 % | ||
| Materijal | Kućište: Nehrđajući čelik (SUS303) Senzorski dio: PVC |
Kućište: Nehrđajući čelik (SUS303) Senzorski dio: ABS |
Kućište: Nehrđajući čelik (SUS303) Senzorski dio: PAR |
Kućište: Nehrđajući čelik (SUS303) Senzorski dio: ABS |
Kućište: Nehrđajući čelik (SUS303) Senzorski dio: Fluorna smola |
| Cable (Bilješka 6) | Otporan na ulja [Tip otporan na prskanje: otporan na prskanje cable (Oklop: fluorna smola)] visokofrekventni koaksijalni cable , 3 m 9,843 ft dug, s konektorom na kraju |
||||
| Težina | Neto težina: 15 g cca. Bruto težina: 30 g cca. |
Neto težina: 35 g cca. Bruto težina: 45 g cca. |
Neto težina: cca 40 g. Bruto težina: 55 g cca. |
Neto težina: 55 g cca. Bruto težina: cca 70 g. |
|

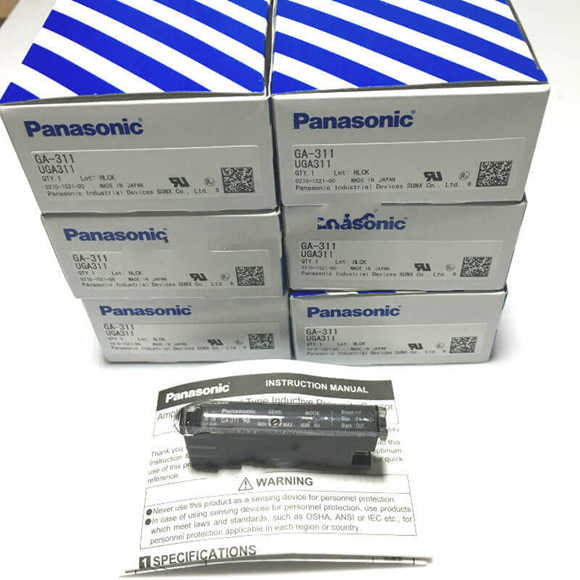

| Model br. | GA-311 | ||||
| Primijenite cable sensor glavu | GH-□SE | ||||
| Napon napajanja | 12 do 24 V DC ± 10 % Valovitost PP 10 % ili manje | ||||
| Trenutna potrošnja | 25 mA ili manje | ||||
| Izlaz | NPN tranzistor s otvorenim kolektorom ・Maksimalna struja ponora: 100 mA (50 mA, ako je pet ili više pojačala spojeno u kaskadu.) ・Primijenjeni napon: 30 V DC ili manje (između senzorskog izlaza i 0 V) ・Preostali napon: 1 V ili manje [na 100 mA (na 50 mA, ako pet ili više pojačala spojeno je kaskadno) poniru struju.] |
||||
| Maks. frekvencija odziva | 3,3 kHz | ||||
| Indikator rada | Narančasti LED (svijetli kada je izlaz uključen) | ||||
| Indikator alarma za prekid veze | Crveni LED (svijetli kada je sensor glava cable odspojena ili pogrešno spojena) | ||||
| Podešivač osjetljivosti | Potenciometar s 18 okretaja | ||||
| Temperatura okoline | -10 do +60 ℃ +14 do +140 ℉ (Ako je 4 do 7 jedinica spojeno u kaskadu: -10 do +50 ℃ +14 do +122 ℉, ako je 8 do 16 jedinica spojeno u kaskadu: -10 do +45 ℃ +14 do +113 ℉) (Nije dopuštena kondenzacija rose ili zaleđivanje), Skladištenje: -20 do +70 ℃ -4 do +158 ℉ |
||||
| Vlažnost okoline | 35 do 85 % RH, Skladištenje: 35 do 85 % RH | ||||
| Postojanost napona | 1000 V AC za jednu min. između svih priključnih stezaljki spojenih zajedno i kućišta | ||||
| Otpor izolacije | 20 MΩ, ili više, s 250 V DC megger između svih napojnih stezaljki povezanih zajedno i kućišta | ||||
| Otpornost na vibracije | Frekvencija od 10 do 150 Hz, 0,75 mm 0,030 u dvostrukoj amplitudi u smjerovima X, Y i Z po dva sata | ||||
| Otpornost na udarce | Ubrzanje od 100 m/s2 (približno 10 G) u smjerovima X, Y i Z po tri puta | ||||
| Temperature karakteristike (Napomena 2) | Unutar ±5 % | ||||
| Materijal | Kućište: PBT, Poklopac: Polikarbonat | ||||
| Način povezivanja | Priključak (Napomena 3) | ||||
| Cable duljina | Ukupna duljina do 100 m 328,084 ft (ako je 5 do 8 jedinica spojeno u kaskadu: 50 m 164,042 ft, ako je 9 do 16 jedinica povezano u kaskadu: 20 m 65,617 ft) moguća je s 0,3 mm2 ili više, cable . |
||||
| Težina | Neto težina: cca 15 g, bruto težina: cca 40 g. |
