| Tip |
Oklopljeni tip |
|
|
|
|
| Tip |
Vrsta bez navoja |
Tip s navojem |
|
|
|
| Normalno otvoren |

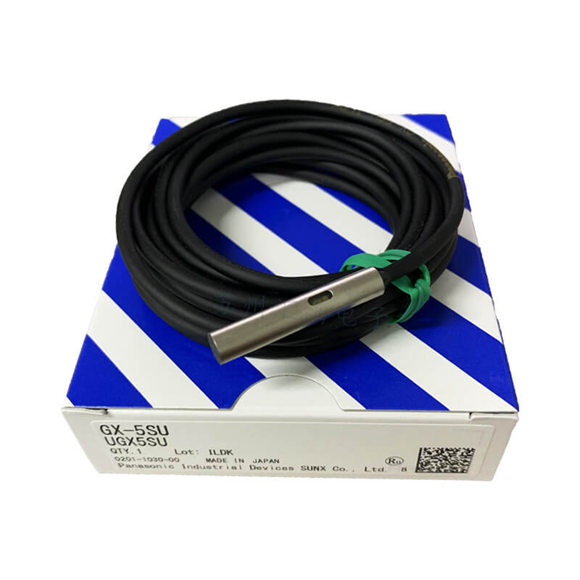

GX-5SU |
GX-8MU |
GX-12MU |
GX-18MU |
GX-30MU |
| Normalno zatvoreno |
GX-5SUB |
GX-8MUB |
GX-12MUB |
GX-18MUB |
GX-30MUB |
Maks. radna udaljenost
(Napomena 2) |
1,5 mm
0,059 in
± 10 % |
2 mm
0,079 in
± 10 % |
3 mm
0,118 in
± 10 % |
7 mm
0,276 in
± 10 % |
10 mm
0,394 in
± 10 % |
Stabilan raspon senzora
(Napomena 2) |
0 do 1,2 mm
0 do 0,047 in |
0 do 1,6 mm
0 do 0,063 in |
0 do 2,4 mm
0 do 0,094 in |
0 do 5,6 mm
0 do 0,220 in |
0 do 8 mm
0 do 0,315 in |
| Standardni senzorni objekt |
Željezni lim
6 x 6 xt 1 mm
0,236 x 0,236 xt 0,039 in |
Željezni lim
8 x 8 xt 1 mm
0,315 x 0,315 xt 0,039 in |
Željezni lim
12 x 12 xt 1 mm
0,472 x 0,472 xt 0,039 in |
Željezni lim
18 x 18 xt 1 mm
0,709 x 0,709 xt 0,0 39 in |
Željezni lim
30 x 30 xt 1 mm
1,181 x 1,181 xt 0,039 in |
| Histereza |
20 % ili manje udaljenosti rada
(sa standardnim senzorskim objektom) |
|
|
|
|
| Napon napajanja |
12 do 24 V DC +10/-15 % valovitost PP 10 % ili manje |
|
|
|
|
Trenutna potrošnja
(Napomena 3) |
0,8 mA ili manje |
|
|
|
|
| Izlaz |
Beskontaktni DC 2-žilni tip
– Struja opterećenja: 3 do 70 mA (Napomena 4)
– Preostali napon: 3 V ili manje (Napomena 5) |
|
|
|
|
|
Zaštita od kratkog spoja |
Incorporated |
|
|
|
|
| Maks. frekvencija odziva |
1,7 kHz |
1,2 kHz |
1,2 kHz |
500 Hz |
350 Hz |
| Indikator rada |
Normalno zatvoreni tip: narančasti LED
(svijetli kada je izlaz UKLJUČEN) |
|
|
|
|
| Indikator u 2 boje |
Normalno otvoreni tip: svijetli zeleno u uvjetima stabilnog senzora, svijetli narančasto u uvjetima nestabilnog senzora |
|
|
|
|
| Zaštita |
IP67 (IEC), IP67G (Napomena 6) |
|
|
|
|
| Temperatura okoline |
-25 do +70 ℃ -13 do +158 ℉, Skladištenje: -30 do +80 ℃ -22 do +176 ℉ |
|
|
|
|
| Vlažnost okoline |
45 do 85 % RH, Skladištenje: 35 do 95 % RH |
|
|
|
|
| Postojanost napona |
1000 V AC za jednu min. između svih priključnih stezaljki spojenih zajedno i kućišta |
|
|
|
|
| Otpor izolacije |
50 MΩ, ili više, s 250 V DC megger između svih napojnih stezaljki povezanih zajedno i kućišta |
|
|
|
|
| Otpornost na vibracije |
Frekvencija od 10 do 55 Hz, 1,5 mm 0,059 u dvostrukoj amplitudi u smjerovima X, Y i Z po dva sata |
|
|
|
|
| Otpornost na udarce |
Ubrzanje od 1000 m/s2 (približno 100 G) u smjerovima X, Y i Z po tri puta |
|
|
|
|
| Materijal |
Kućište: mesing (poniklano) [nehrđajući čelik (SUS303) za GX-5SU(B), GX-8MU(B) i GX-8MLU(B)]
Senzorski dio: najlon [poliarilat za GX-5SU(B)], indikatorski dio: najlon [isključujući GX-5SU(B)] |
|
|
|
|
| Kabel |
0,3 mm2 [0,15 mm2 za GX-5SU(B), GX-8MU(B) i GX-8MLU(B)] 2-žilni kabel kabinske gume otporan na ulje, toplinu i hladnoću, dug 2 m 6,562 ft |
|
|
|
|
| Produžetak kabela |
Proširenje do ukupno 50 m 164,042 ft moguće je s kabelom od 0,3 mm2 ili više. |
|
|
|
|
| Težina (Napomena 7) |
Neto težina:
20 g cca. |
Neto težina:
cca 30g. |
Neto težina:
cca 55g. |
Neto težina:
cca 95g. |
Neto težina:
cca 220g. |
| Pribor |
– |
Matica: 2 kom., Nazubljena sigurnosna pločica: 1 kom. |
|
|
|
